Name: binder 99 4218 300 07 Ronde subminiatuurconnector Koppeling, recht Totaal aantal polen: 6 + PE 1 stuk(s)
Brand: binder
SKU: 1665987
Availability: InStock

Zwarte boorhouder van metaal en kunststof, geschikt voor het uitbreiden van boormachines voor precisiewerkzaamheden.

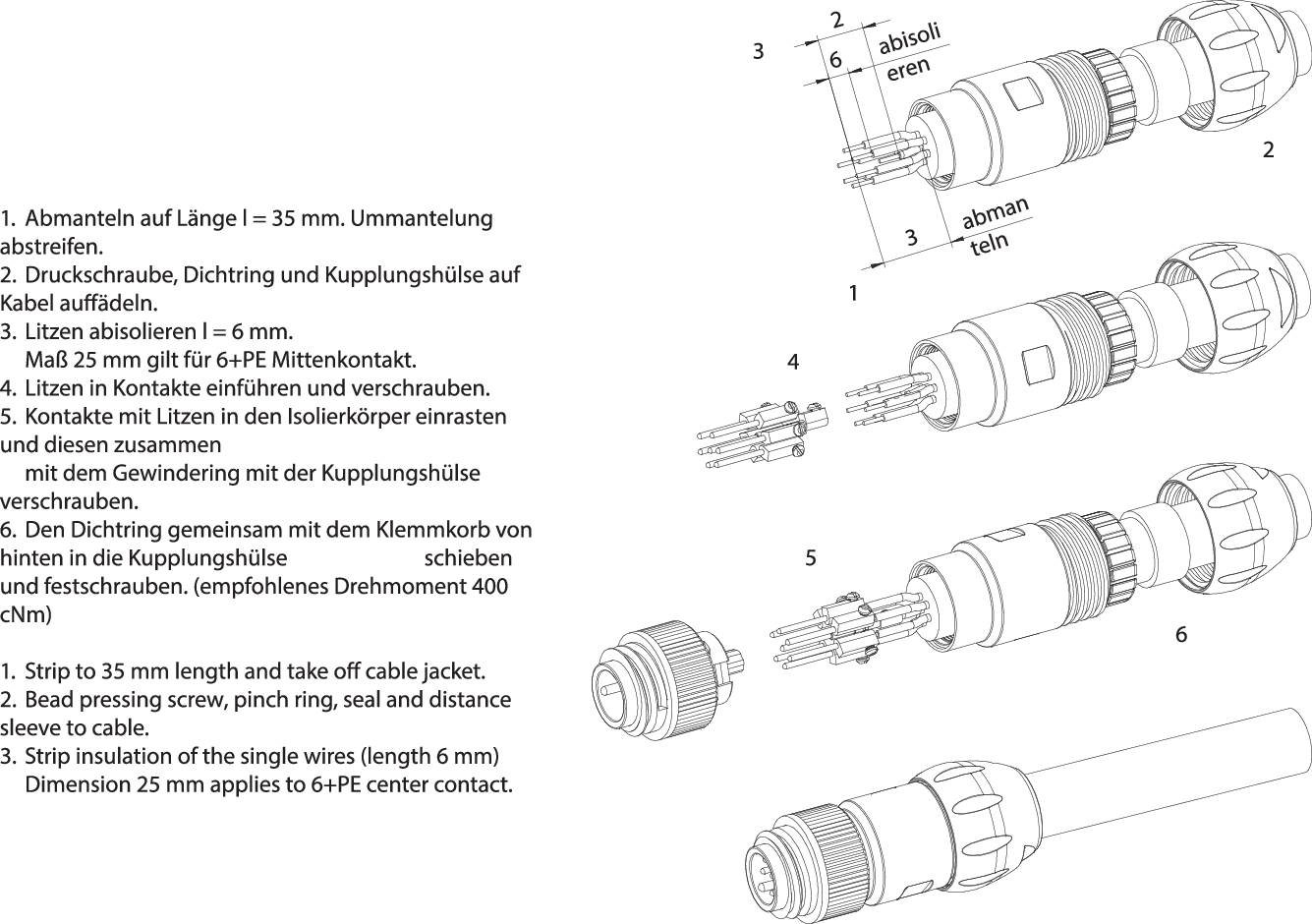

Technische tekening van connectoren en kabels. Toont gedetailleerde aanzichten van de componenten met afmetingen en labels.

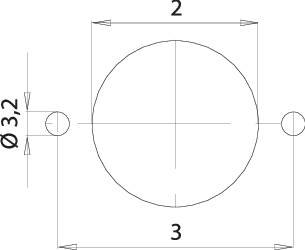

Een technische tekening toont een cirkel met een diameter van 32 mm. De horizontale afstand tussen de middenlijnen bedraagt 3 mm.

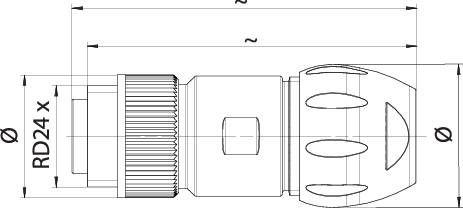

Technische tekening van een cilindrisch onderdeel met afmetingen in millimeters, toont details van draad, deksels en groeven.

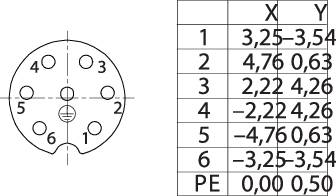

'Technische tekening van een cirkelvormig onderdeel met zes genummerde gaten. Tabel toont X- en Y-coördinaten voor elk gat.'

Technische tekening van een stekkerverbinding met maatvoering. Toont de externe structuur en details van de stekker voor technische toepassing.

Technische tekening van een cirkel met een diameter van 32 mm. De cirkel is horizontaal en verticaal gecentreerd en gemarkeerd met lijnen en pijlen.

Stekkerverbindings-schema toont verschillende stekkertypen in diverse montagefasen, geïllustreerd met genummerde secties en afmetingen.

1/8

Afbeelding vergelijkbaar

Soortnaam

Ronde subminiatuurconnector

Bouwtype

Koppeling, recht

Totaal aantal polen

6 + PE

Aansluiting

Schroefklem

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar vr. 9 okt.

81 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 19,83 / Stuk)

€ 19,83

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

U heeft al het beste aanbod voor uw hoeveelheid.

De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.

Juridisch probleem melden

Technische specificaties

Type: Binder

Soortnaam: Ronde subminiatuurconnector

Bouwtype: Koppeling, recht

Totaal aantal polen: 6 + PE

Aansluiting: Schroefklem

Kleur (specifiek): Zwart

Inhoud: 1 stuk(s)

Max. temperatuur: +100 °C

Nominale stroom: 10 A

Min. temperatuur: -40 °C

Nominale stroom (afgerond): 10 A

Voorijlend contact (PE): Ja

Nominale spanning: 250 V

Contactmateriaal: Brons, verzilverd

Kabeldiameter tot: 17 mm

Kabeldiameter vanaf: 7 mm

Materiaal (behuizing): PBT

: 16

Aansluithoek: 180°

Fabrikantnr.: 99 4218 300 07

Kabel-Ø: 7 - 17 mm

Aantal polen: 6

Max. dwarsdoorsnede: 1.50 mm²

Doorsnede bereik: 1.50 mm² (max)

Conform RoHS: Ja

: IP67

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1665987 binder 99 4218 300 07 Ronde subminiatuurconnector Koppeling, recht Totaal aantal polen: 6 + PE 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1665987 binder 99 4218 300 07 Ronde subminiatuurconnector Koppeling, recht Totaal aantal polen: 6 + PE 1 stuk(s)

Omschrijving

Connector: rond; 250V; 10A; PIN: 7; stekker; vrouwelijk; IP67; recht
Producent: BINDER
Type connector: rond
Connector: stekker
Aantal pinnen: 7
Soort connector: vrouwelijk
Elektrische montage: schroef terminal
Mechanische montage: voor draad
Blokkeersysteem: binnendraad, gedraaid
Ruimtelijke oriëntatie: recht
Connectorversie: niet afgeschermd
Bedekking contact: verzilverd
Dichtheidsklasse: IP67
Uitwendige leidingdiameter: 7...17mm
Doorsnede kabel: 0,34...1,5mm2
Nominale stroom: 10A
Nominale spanning: 0,25kV
Toepassing - serie/fabrikant: 692, 693, RD24
Penconfiguratie van de connector: 6+PE
