Name: binder 09 4220 150 07-20 Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)
Brand: binder
SKU: 3215187
Availability: InStock

'Een zwarte, ronde stekkerverbinding met een behuizing van wit zeshoekig materiaal. Aan de voorkant zijn meerdere aansluitingen zichtbaar.'

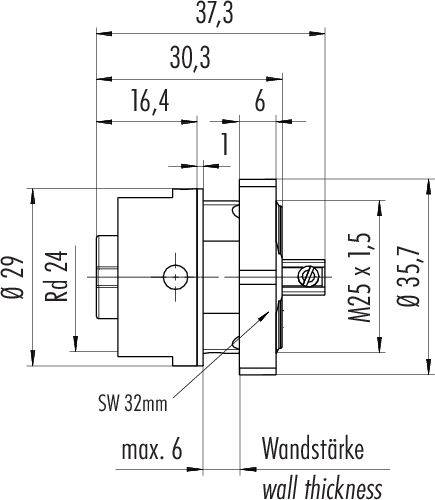

Technische tekening van een fitting met afmetingen: diameter 37,3, 30,3, 16,4, 6; Schroefdraad M25 x 1,5; SW 32 mm; maximale wanddikte 6 mm.

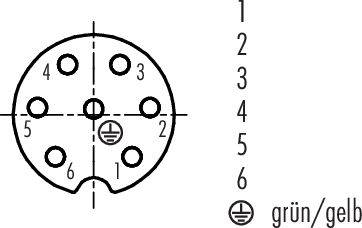

'Pinbezetting voor ronde connector met 6 contacten, contactnummers van 1 tot 6. Aardingssymbool bij contact 2 met kleurcode groen/geel.'

1/3

Afbeelding vergelijkbaar

Soortnaam

Flensdoos

Bouwtype

Bus, recht

Totaal aantal polen

7 + PE

Aansluiting

Schroefklem

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar vr. 16 okt.

9 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 19,83 / Stuk)

€ 19,83

excl. btw

Slechts 9 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

09 4220 150 07 serie 693

RD24 flensdoos
Aantal Polen: 6+PE
niet-afgeschermd
schroefklem
IP67
UL
ESTI+
VDE
Centrale bevestiging

Extra services en acties

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: III
Verontreinigingsgraad: 3
Materiaal contactlichaam: PA
Montagemethode: Behuizingsmontage

Type: 09 4220 150 07

Soortnaam: Flensdoos

Bouwtype: Bus, recht

Totaal aantal polen: 7 + PE

Aansluiting: Schroefklem

Inhoud: 1 stuk(s)

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Sluiting: Centrale schroef

Voorijlend contact (PE): Ja

Nominale spanning: 250 V

Contactmateriaal: CuSn

: AWG 16

Fabrikantnr.: 09 4220 150 07-20

Aantal polen: 7

Max. dwarsdoorsnede: 1.50 mm²

Doorsnede bereik: 1.50 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 693

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Aansluiting

Bouwtype

Inhoud

Totaal aantal polen

Soortnaam

Nominale spanning

binder 09 4220 150 07-20 Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215187

Leverbaar vr. 16 okt.

9 Stuk(s)

Verzending door Conrad Electronic

Dit product

10 A

Schroefklem

Bus, recht

1 stuk(s)

7 + PE

Flensdoos

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,83^*

binder 09 4203 00 07-20 Flensstekker Flensstekker Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215184

Leverbaar vr. 16 okt.

39 Stuk(s)

Verzending door Conrad Electronic

10 A

Crimpen

Flensstekker

1 stuk(s)

7 + PE

Flensstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 5,36^*

binder 09 4204 00 07-20 Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215185

Leverbaar vr. 16 okt.

429 Stuk(s)

Verzending door Conrad Electronic

10 A

Crimpen

Bus, recht

1 stuk(s)

7 + PE

Flensdoos

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 6,60^*

binder 09 4219 150 07-20 Flensstekker Flensstekker Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215186

Leverbaar vr. 16 okt.

79 Stuk(s)

Verzending door Conrad Electronic

10 A

Schroefklem

Flensstekker

1 stuk(s)

7 + PE

Flensstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,52^*

binder 09 4223 150 04-20 Flensstekker Flensstekker Totaal aantal polen: 4 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215188

Leverbaar vr. 16 okt.

61 Stuk(s)

Verzending door Conrad Electronic

16 A

Schroefklem

Flensstekker

1 stuk(s)

4 + PE

Flensstekker

400 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,39^*

binder 09 4224 150 04-20 Flensdoos Bus, recht Totaal aantal polen: 4 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215189

Leverbaar vr. 16 okt.

49 Stuk(s)

Verzending door Conrad Electronic

16 A

Schroefklem

Bus, recht

1 stuk(s)

4 + PE

Flensdoos

400 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,87^*

binder 99 4201 00 07-20 Kabelstekker Stekker, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3216117

Leverbaar vr. 16 okt.

319 Stuk(s)

Verzending door Conrad Electronic

10 A

Crimpen

Stekker, recht

1 stuk(s)

7 + PE

Kabelstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 10,74^*

binder 99 4201 110 07-20 Kabelstekker Stekker, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3216118

Leverbaar vr. 16 okt.

33 Stuk(s)

Verzending door Conrad Electronic

10 A

Crimpen

Stekker, recht

1 stuk(s)

7 + PE

Kabelstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 10,74^*

binder 99 4201 14 07-20 Kabelstekker Stekker, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3216119

Leverbaar wo. 4 nov.

Verzending door Conrad Electronic

10 A

Crimpen

Stekker, recht

1 stuk(s)

7 + PE

Kabelstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 10,74^*

binder 99 4201 160 07-20 Kabelstekker Stekker, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3216120

Leverbaar wo. 4 nov.

Verzending door Conrad Electronic

10 A

Crimpen

Stekker, recht

1 stuk(s)

7 + PE

Kabelstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,04^*

Documenten en downloads

Datablad

Datablad 3215187 binder 09 4220 150 07-20 Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215187 binder 09 4220 150 07-20 Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Omschrijving

Ons assortiment power-connectoren is geschikt voor vrijwel elke laag- en hoogspanningstoepassing, van veiligheids- en CCTV-systemen tot veldbus-Ethernet-componenten tot AC- en DC-motoren. Sommige modellen voldoen aan de eisen van extreme omgevingen - zowel binnen als buiten. Er zijn verschillende aansluitopties verkrijgbaar, als vergrendelingssystemen zijn bajonet-, M23-, M25- en RD24-vergrendeling mogelijk. Sommige modellen zijn ESTI+-, UL- en VDE-goedgekeurd. Om het toepassingsgebied uit te breiden, kunnen gebruikers kiezen uit rechte en haakse kabel- en flensuitvoeringen.

Eigenschappen:

• 3 tot 24 contacten, ook met +PE
• Beschermingsgraad van IP40 tot IP69K
• UL-, VDE- en ESTI+-goedkeuring
• Kabel- en flensformaten
• Soldeer-, schroefklem-, krimpaansluiting en aangegoten kabel
• Afschermbare uitvoeringen
