Name: binder 09 0124 09 06-20 Flensdoos Bus, recht Totaal aantal polen: 6 Serie (ronde connectoren): 723 1 stuk(s)
Brand: binder
SKU: 3214601
Availability: InStock

Close-up van een multipolaire metalen stekkerverbinding met zwarte steekcontacten en een zilverkleurige behuizing, geschikt voor industriële toepassingen.

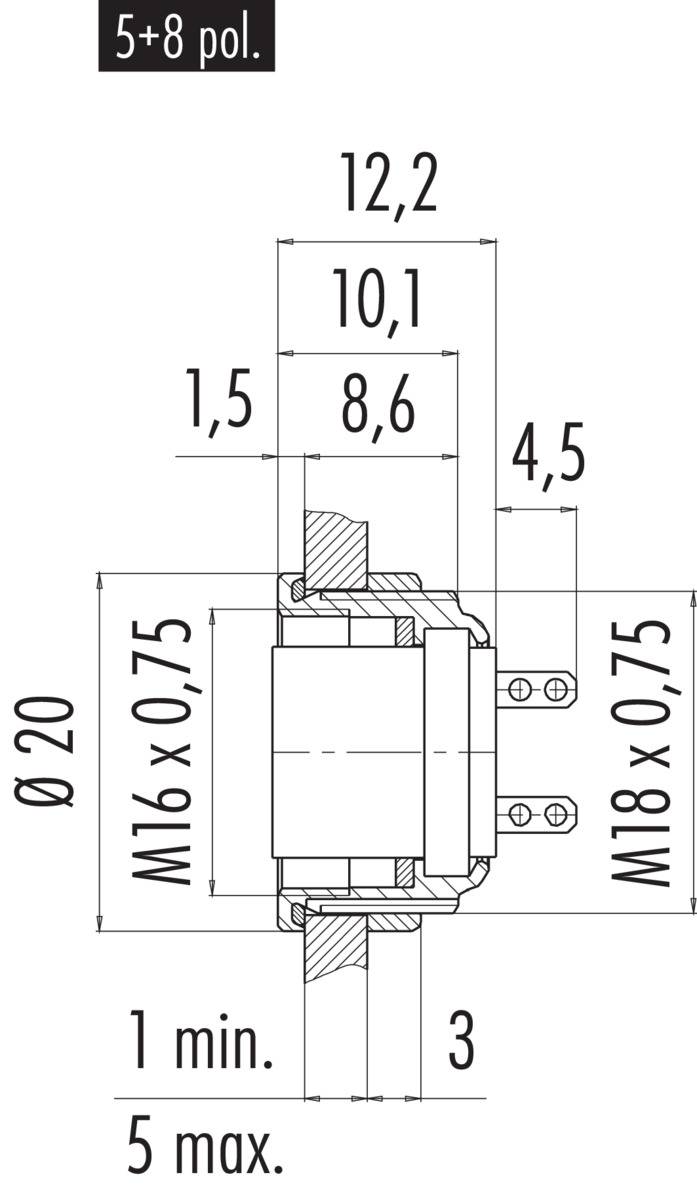

Technische tekening van een elektrische stekker met afmetingen in millimeters. Toont diameter, lengtes en schroefdraadspecificaties.

Elektrische schematische tekening van een ronde stekker met zes genummerde contacten, gerangschikt in een circulaire configuratie, voor elektrische aansluiting.

1/3

Afbeelding vergelijkbaar

Soortnaam

Flensdoos

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar do. 15 okt.

15 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 13,21 / Stuk)

€ 13,21

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

09 0124 09 06 serie 723

M16 IP67 flensdoos
Aantal Polen: 6 DIN
niet-afgeschermd
solderen
IP67
UL

Extra services en acties

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Montagemethode: Behuizingsmontage

Type: 09 0124 09 06

Soortnaam: Flensdoos

Bouwtype: Bus, recht

Totaal aantal polen: 6

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 5 A

Nominale stroom (afgerond): 5 A

Sluiting: schroeven

Nominale spanning: 250 V

Contactmateriaal: CuSn

Materiaal (behuizing): Zinkspuitgiet, vernikkeld

: AWG 18

Fabrikantnr.: 09 0124 09 06-20

Aantal polen: 6

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 723

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Aansluiting

Bouwtype

Totaal aantal polen

Soortnaam

Nominale spanning

binder 09 0101 19 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214483

Leverbaar ma. 14 dec 2026

Verzending door Conrad Electronic

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,61^*

binder 09 0101 25 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214484

Leverbaar ma. 14 dec 2026

Verzending door Conrad Electronic

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,09^*

binder 09 0101 70 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214485

Leverbaar ma. 14 dec 2026

Verzending door Conrad Electronic

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,13^*

binder 09 0101 79 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214486

Leverbaar ma. 14 dec 2026

Verzending door Conrad Electronic

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,61^*

binder 09 0102 25 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214487

Leverbaar do. 15 okt.

20 Stuk(s)

Verzending door Conrad Electronic

7 A

Solderen

Bus, recht

Kabelconnector

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,09^*

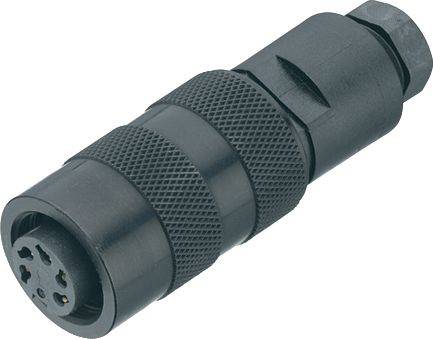

binder 09 0102 70 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214488

Leverbaar ma. 14 dec 2026

Verzending door Conrad Electronic

7 A

Solderen

Bus, recht

Kabelconnector

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 27,26^*

binder 09 0102 79 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214489

Leverbaar ma. 14 dec 2026

Verzending door Conrad Electronic

7 A

Solderen

Bus, recht

Kabelconnector

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,61^*

binder 09 0103 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214490

Leverbaar wo. 4 nov.

Verzending door Conrad Electronic

7 A

Solderen

Flensstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

binder 09 0103 09 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214491

Leverbaar wo. 4 nov.

Verzending door Conrad Electronic

7 A

Solderen

Flensstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,04^*

binder 09 0103 80 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214492

Leverbaar wo. 4 nov.

Verzending door Conrad Electronic

7 A

Solderen

Flensstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

Documenten en downloads

Datablad

Datablad 3214601 binder 09 0124 09 06-20 Flensdoos Bus, recht Totaal aantal polen: 6 Serie (ronde connectoren): 723 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3214601 binder 09 0124 09 06-20 Flensdoos Bus, recht Totaal aantal polen: 6 Serie (ronde connectoren): 723 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16

De teksten voor dit artikel zijn automatisch vertaald.
