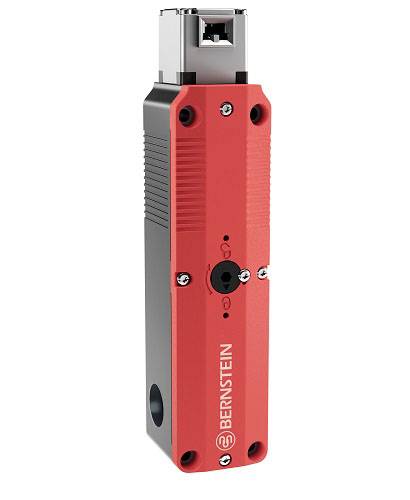

BERNSTEIN 6018200022 SLC-F-024-10/20-R4-11 Veiligheidsschakelaar Gescheiden bediening Continu (veerkracht) IP67 1 stuk(s
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 230,58
3
2% = € 16,89
€ 224,95
5
3% = € 39,30
€ 222,72
10
4% = € 93,70
€ 221,21
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 230,58 / Stuk)
€ 230,58
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Beschermingsklasse II, geaard
- Nominale isolatiespanning: 30 V
- Stoothoudspanning: 800 V
- Bemetingsbedrijfsspanning: 24VAC/DC
- Conv. thermische stroom: 2 A
- Gebruikscategorie conform IEC: DC-13, Ue / ie 24 V/1,5 A
- Gebruikscategorie conform UL/CSA: B300 R300
- Gebruikscategorie conform UL/CSA1: algemeen use M12 connector 24 V/1,5 A
- Gedwongen opening: volgens IEC/EN 60947-5-1, bijlage K
- Kortsluitbeveiliging: 2 A gG
- Door de fabrikant nominale kortsluitstroom: 400 A
- Inschakelduur: 100% ED (aan E1; E2)
- Warmteklasse: F (155 °C)
- Permanent vermogen: 6,7 VA (W)
- Bediening schakelcycli permanent: 600 / h
- Voedingsspanning: 24 V AC / DC (+10%/-15%)
- Bediening: aparte bediening
- Optrek snelheid: 0,5 m/s
- Uittrekkracht: ≤10N
- Vergrendeling principe: veerkracht
- Ontgrendelen: a) magnetische kracht
- Houdkracht: 1500 N (EN ISO 14119)
- Omgevingstemperatuur: -25 °C...+55 °C
- Schakelfunctie vergrendeling: vergrendeling;1 NC-contact
- Schakelfunctie sluiten: pal; 2 NC
- Schakelprincipes: 4 uitschakelcontact schakels
- Bevestiging: 4 x M5
- Aansluiting: connector M12-stekker, 8-polig, A-gecodeerd, DIN EN 61076-2-101
- Kabeldiameters: 0,34 ... 1,5 mm² flexibel
- Kabelinvoer: 2 x M20 x 1,5
- Gewicht: ≈ 0,50 kg
- Inbouwpositie: willekeurig
- Beschermingsklasse: IP67 conform IEC/EN 60529; (UL 50 E / CSA C22.2) type 6 indoor use
Piece
- Soortnaam
Veiligheidsschakelaar
- Aansluiting
M12-stekker
- Actuator type
Gescheiden bediening
3x NC
- Functie
Continu (veerkracht)
- Gewicht
0.50 kg
- Min. temperatuur
+55 °C
- Max. temperatuur
-25 °C
IP67
- Mechanische levensduur
1 x 106 schakelcycli
- Materiaal
Thermoplast
- Breedte
42 mm
- Type
SLC-F-024-10/20-R4-11
- Inhoud
1 stuk(s)
- Afm.
(l x b x h) 207.8 x 42 x 44 mm
- Hoogte
44 mm
207.8 mm
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2248017 BERNSTEIN 6018200022 SLC-F-024-10/20-R4-11 Veiligheidsschakelaar Gescheiden bediening Continu (veerkracht) IP67 1 stuk(s
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2248017 BERNSTEIN 6018200022 SLC-F-024-10/20-R4-11 Veiligheidsschakelaar Gescheiden bediening Continu (veerkracht) IP67 1 stuk(s
Omschrijving
Bernstein Sicherheits-Zuhaltung SLCF0241 #6018200022
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Sicherheits-Zuhaltung TürüberwachungTyp:SLCF0241 #6018200022Mit Statusanzeige:neinGeeignet für Sicherheitsfunktionen:jaZuhaltekraft:1500 NMit Fluchtentriegelung:neinArt der Zuhaltung:RuhestromprinzipMit Hilfsentriegelung:jaBemessungssteuerspeisespannung Us Magnetantrieb bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us Magnetantrieb bei DC:24 VBreite des Sensors:42 mmHöhe des Sensors:44 mmLänge des Sensors:207,8 mmAnzahl der sicherheitsgerichteten Hilfskontakte:3Anzahl der Kontakte als Öffner:3Ausführung des Schaltglieds:SchleichschaltgliedBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ABemessungsbetriebsstrom Ie bei DC-13, 24 V:1,5 ABemessungsbetriebsstrom Ie bei DC-13, 230 V:0,11 AGehäusebauform:sonstigeWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:sonstigeAusführung der Schnittstelle:ohneAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation:ohneAusführung des elektrischen Anschlusses:Steckverbinder M12Explosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneUmgebungstemperatur während des Betriebs:-25..55 °CSchutzart (IP):IP67Schutzart (NEMA):indoor use only
Bernstein Sicherheits-Zuhaltung SLCF0241 #6018200022: weitere Details
Sicherheits-Zuhaltung mit Türüberwachung (Bauart 2, DIN EN ISO 14119) für die Absicherung von Maschinen, die nach dem Maschinenstopp nachlaufen. Zuhaltekraft FZh = 1500 Newton, Anzahl der Türüberwachungskontakte: 1 Öffner, Anzahl der Zuhaltungsüberwachungskontakte: 2 Öffner, Ansteuerspannung der Spule 24 V, mit integrierter Hilfsentriegelung, Zuhaltungsprinzip Feder (Ruhestromprinzip), Anschluss SLC per 8-poligem M12 Stecker, Anschluss SRF rechtsseitig per 5-poliger M12 Buchse. Betätiger und SRF müssen separat bestellt werden. Durch die Kombination von SLC und SRF kann ein PLE für die Türüberwachung erreicht werden. EAN: 4024337094101
Geliefert wird: Bernstein Sicherheits-Zuhaltung Türüberwachung SLCF0241 #6018200022, Verpackungseinheit: 1 Stk., EAN: 4024337094101
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Sicherheits-Zuhaltung TürüberwachungTyp:SLCF0241 #6018200022Mit Statusanzeige:neinGeeignet für Sicherheitsfunktionen:jaZuhaltekraft:1500 NMit Fluchtentriegelung:neinArt der Zuhaltung:RuhestromprinzipMit Hilfsentriegelung:jaBemessungssteuerspeisespannung Us Magnetantrieb bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us Magnetantrieb bei DC:24 VBreite des Sensors:42 mmHöhe des Sensors:44 mmLänge des Sensors:207,8 mmAnzahl der sicherheitsgerichteten Hilfskontakte:3Anzahl der Kontakte als Öffner:3Ausführung des Schaltglieds:SchleichschaltgliedBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ABemessungsbetriebsstrom Ie bei DC-13, 24 V:1,5 ABemessungsbetriebsstrom Ie bei DC-13, 230 V:0,11 AGehäusebauform:sonstigeWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:sonstigeAusführung der Schnittstelle:ohneAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation:ohneAusführung des elektrischen Anschlusses:Steckverbinder M12Explosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneUmgebungstemperatur während des Betriebs:-25..55 °CSchutzart (IP):IP67Schutzart (NEMA):indoor use only
Bernstein Sicherheits-Zuhaltung SLCF0241 #6018200022: weitere Details
Sicherheits-Zuhaltung mit Türüberwachung (Bauart 2, DIN EN ISO 14119) für die Absicherung von Maschinen, die nach dem Maschinenstopp nachlaufen. Zuhaltekraft FZh = 1500 Newton, Anzahl der Türüberwachungskontakte: 1 Öffner, Anzahl der Zuhaltungsüberwachungskontakte: 2 Öffner, Ansteuerspannung der Spule 24 V, mit integrierter Hilfsentriegelung, Zuhaltungsprinzip Feder (Ruhestromprinzip), Anschluss SLC per 8-poligem M12 Stecker, Anschluss SRF rechtsseitig per 5-poliger M12 Buchse. Betätiger und SRF müssen separat bestellt werden. Durch die Kombination von SLC und SRF kann ein PLE für die Türüberwachung erreicht werden. EAN: 4024337094101
Geliefert wird: Bernstein Sicherheits-Zuhaltung Türüberwachung SLCF0241 #6018200022, Verpackungseinheit: 1 Stk., EAN: 4024337094101
