Balluff Magnetostriktives System BTL7-V50D-M1#BTL
Fabrikantnummer:
Artikelnummer:
Soortnaam
Positiemeetsysteem
Min. voedingsspanning
10.0 V
Max. voedingsspanning
30.0 V
Max. bereik
1500 m
Type
BTL37W1
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
- Soortnaam
Positiemeetsysteem
- Type
BTL37W1
- Inhoud
1 stuk(s)
- Min. voedingsspanning
10.0 V
- Max. voedingsspanning
30.0 V
- Voedingsspanning
10.0 - 30.0 V
1500 m
IP67
- Min. temperatuur
-40 °C
- Max. temperatuur
85 °C
- Soort schroefdraad
M8 x 1
- Fabrikantnr.
BTL37W1
- Nominale spanning
30.0 V
- Aantal polen
4
- Montagewijze
Flansmontage
- UKCA
Ja
Documenten en downloads
Verklaring van Overeenstemming
Verklaring van Overeenstemming 930161348 Balluff Magnetostriktives System BTL7-V50D-M1#BTL
Omschrijving
Balluff Magnetostriktives System BTL7-V50D-M1#BTL37W1

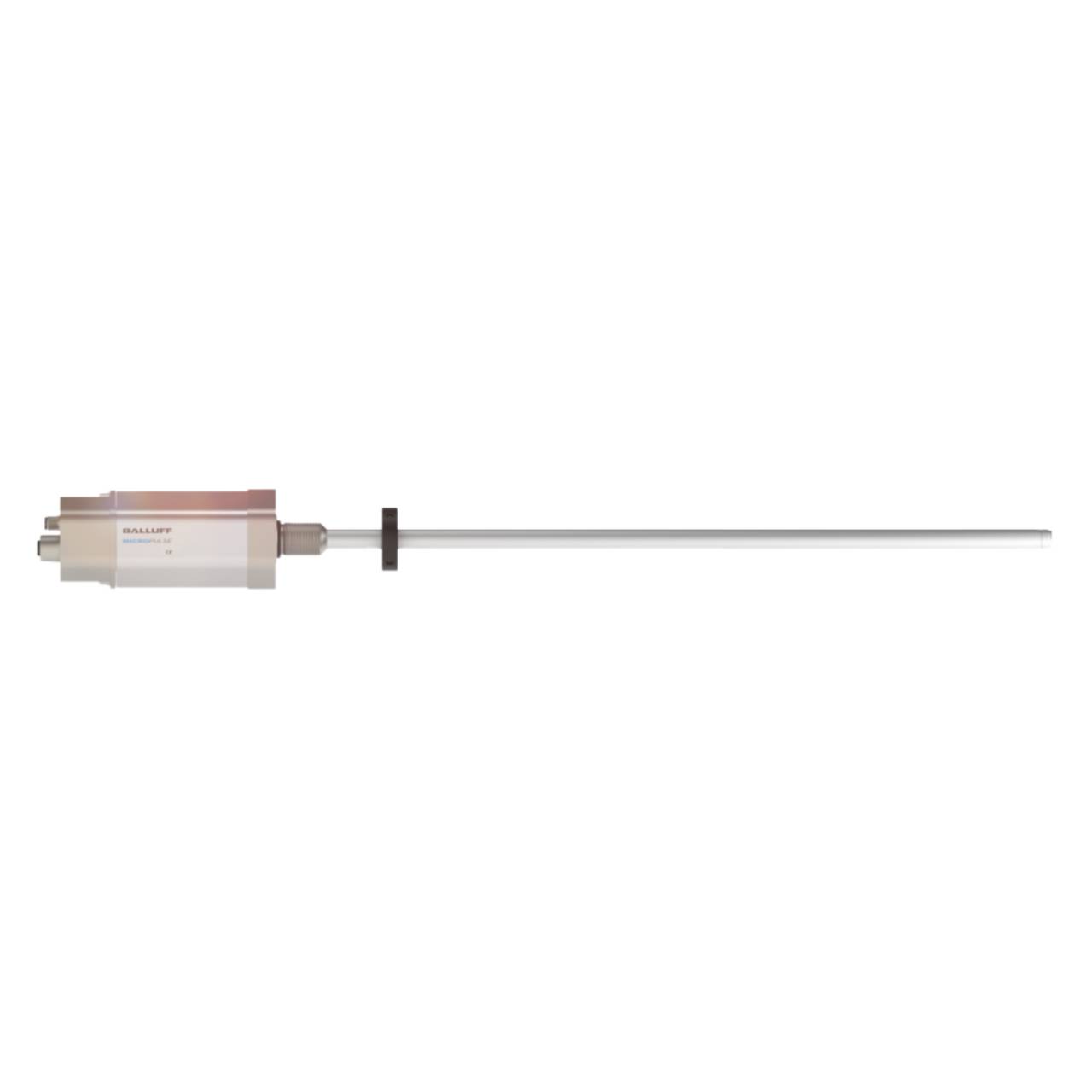

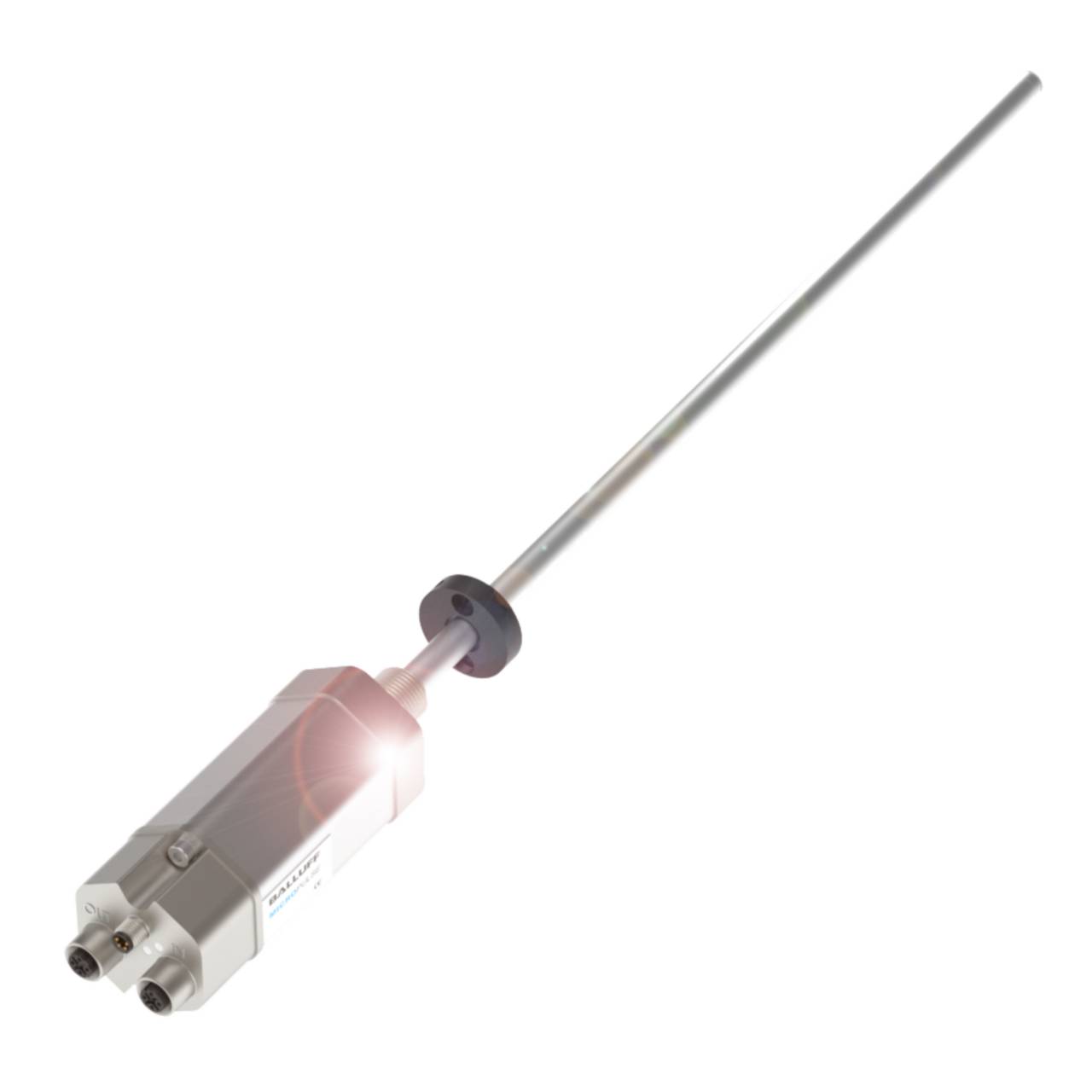

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BalluffBezeichnung:Magnetostriktives System Typ:BTL7-V50D-M1#BTL37W1Funktionsprinzip:magnetostriktiv
Balluff Magnetostriktives System BTL7-V50D-M1#BTL37W1: weitere Details
Positionsmesssysteme in Stabbauform finden ihre wichtigste Anwendung in hydraulischen Antrieben. Sie eignen sich hervorragend für den Einsatz in Hydraulikzylindern zur Positionsrückmeldung, für Form- und Walzanlagen oder für die Lift- und Hebetechnik. Die Sensoren sind im Druckbereich des Hydraulikzylinders verbaut und verfügen über die gleiche Druckfestigkeit wie der Zylinder selbst. Form = Baureihe Stab, Befestigung = Gewindeflansch M18x1.5, Gehäusematerial = Aluminium, eloxiert, Positionsgeber, Anzahl max. = 16, Anschluss = Steckverbinder, M8x1, 4-polig, Anschluss 1 = M8x1, 4-polig, Anschluss 2 = M12x1, 4-polig, D-codiert, Anschluss 3 = M12x1, 4-polig, D-codiert, Schnittstelle = EtherNet/IP Encoder Device, Messbereich = 1500 mm, Messfrequenz max. = 495 Hz, Linearitätsabweichung max. = ±30 µm, Wiederholgenauigkeit = = ± 5 µm (typisch ± 2.5 µm), Betriebsspannung Ub = 10...30 VDC, Umgebungstemperatur = -40...85 °C, Schutzart = IP67, Zulassung/Konformität = CE, UKCA, cULus, WEEE
Geliefert wird: Balluff Magnetostriktives System BTL7-V50D-M1#BTL37W1, Verpackungseinheit: 1 Stk., EAN:
