Balluff Magnetostriktives System BTL7-S513-M0#BTL
Fabrikantnummer:
Artikelnummer:
Soortnaam
Verplaatsingstransducer
Min. voedingsspanning
10.0 V
Max. voedingsspanning
30.0 V
Max. bereik
300 m
Type
BTL2E33
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
- Soortnaam
Verplaatsingstransducer
- Type
BTL2E33
- Inhoud
1 stuk(s)
- Min. voedingsspanning
10.0 V
- Max. voedingsspanning
30.0 V
- Voedingsspanning
10.0 - 30.0 V
300 m
- Kabellengte
1 m
IP67
- Min. temperatuur
-40 °C
- Max. temperatuur
85 °C
35 mm
- Hoogte
13.1 mm
- Aansluiting
Connector
- Soort schroefdraad
M16
- Fabrikantnr.
BTL2E33
- Mantelmateriaal
PUR
- Nominale spanning
30.0 V
- Aantal polen
8
- Montagewijze
Bevestigingsclip
- UKCA
Ja
Documenten en downloads
Verklaring van Overeenstemming
Verklaring van Overeenstemming 930157920 Balluff Magnetostriktives System BTL7-S513-M0#BTL
Omschrijving

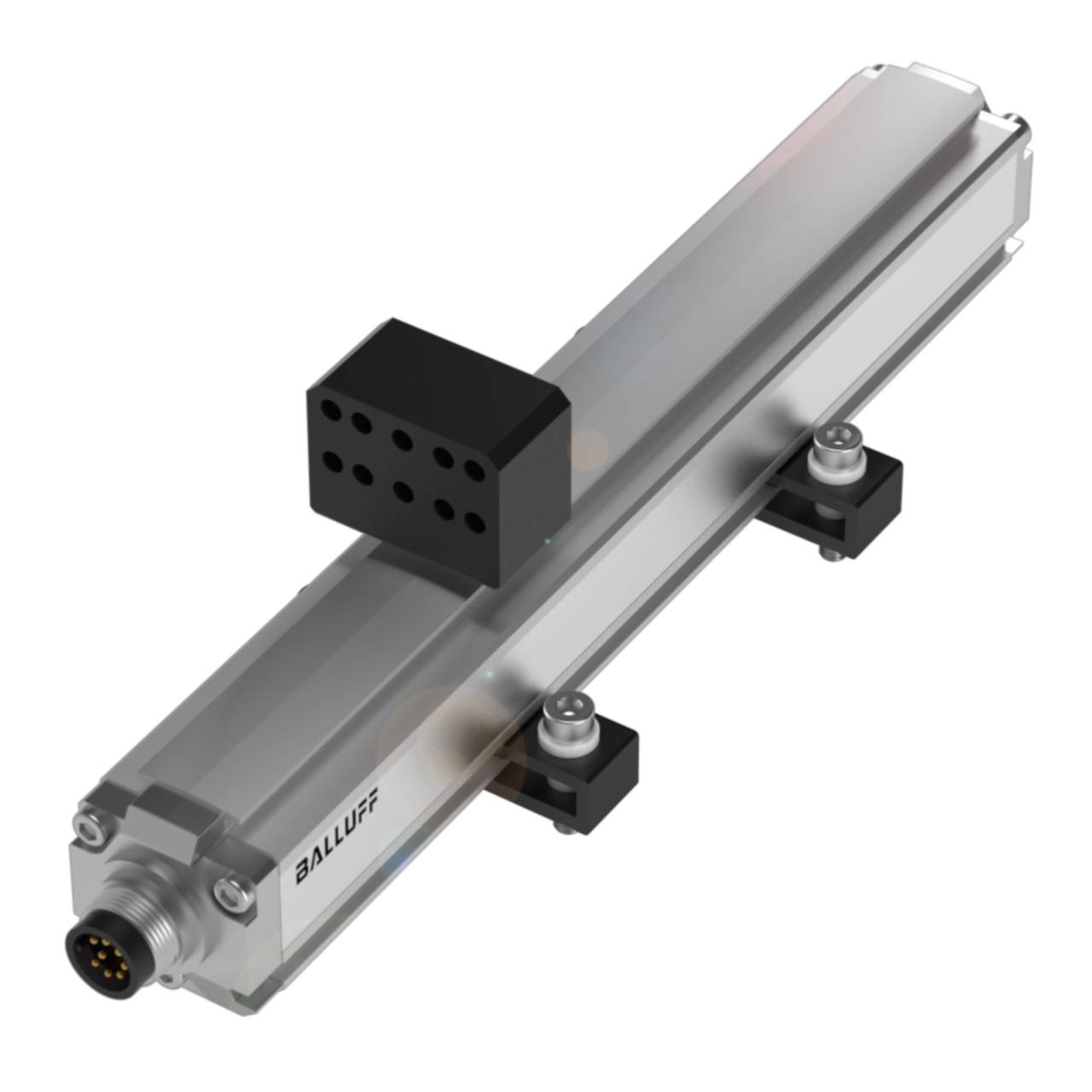

Balluff Magnetostriktives System BTL7-S513-M0#BTL2E33
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BalluffBezeichnung:Magnetostriktives System Typ:BTL7-S513-M0#BTL2E33Funktionsprinzip:magnetostriktivLänge:445 mm
Balluff Magnetostriktives System BTL7-S513-M0#BTL2E33: weitere Details
Positionsmesssysteme in Profilbauform sind berührungslose und absolut messende Systeme zur präzisen Erfassung einer oder mehrerer Positionen. Sie überzeugen in rauen Umgebungen, beispielsweise in Pressen, Spritzgussmaschinen oder Portalrobotern, da sie aus einem hermetisch dichten IP67-Aluminiumgehäuse bestehen. Die Magnete des Positionsgebers wirken durch die Wand des Profils auf das Messelement. Form = Baureihe Profil, Befestigung = Befestigungsklammern, Gehäusematerial = Aluminium, eloxiert, Positionsgeber, Anzahl max. = 1, Anschluss = Steckverbinder, M16x0.75, 8-polig, Schnittstelle = SSI, Messbereich = 300 mm, Messfrequenz max. = 2857 Hz, Linearitätsabweichung max. = ±30 µm, Wiederholgenauigkeit = = ± 5 µm (typisch ± 2.5 µm), Betriebsspannung Ub = 10...30 VDC, Umgebungstemperatur = -40...85 °C, Schutzart = IP67, Zulassung/Konformität = CE, cULus, WEEE, UKCA
Geliefert wird: Balluff Magnetostriktives System BTL7-S513-M0#BTL2E33, Verpackungseinheit: 1 Stk., EAN:
