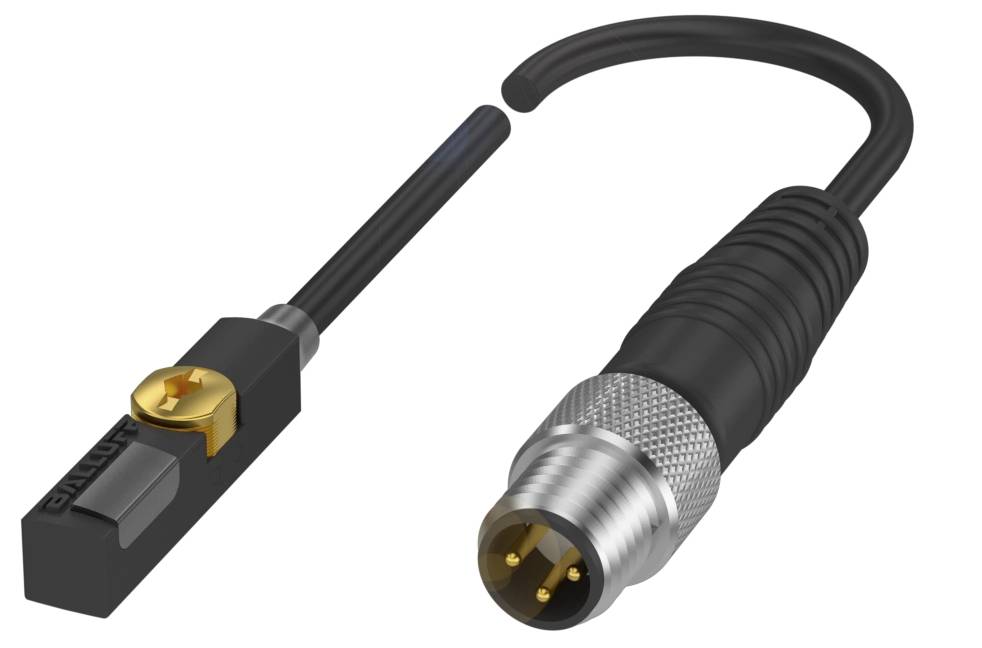

BALLUFF Magneetveldsensor Magnetisch BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 Voor T-groef PNP, NC (l x b x h) 23.5 x 5 x 5
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Magneetveldsensor
Max. voedingsspanning
30 V/DC
Uitgangen
PNP, NC
Uitvoering
Magnetisch
Datasheet (PDF)
31 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 74,37
3
3% = € 6,18
€ 72,31
5
4% = € 14,40
€ 71,49
10
5% = € 34,40
€ 70,93
25
5% = € 101,25
€ 70,32
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 74,37 / Stuk)
€ 74,37
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Balluff BMF00C4 voor T-groef
- Aansluiting: M8X1-stekker, 3-polig
- Afmetingen: 23,5 x 5 x 5,5 mm
- Kabel: PUR, 0,3 m
- Werkingsprincipe: Magneetveldsensor
- Gleufvorm: T-groef
Technische specificaties
- Belangrijkste kenmerken:Afmeting: 23.5 x 5 x 5,5 mm
- Aansluiting: M8X1-stekker, 3-polig
- Toepassing: Pneumatische cilinder met T-groef. Afmetingen zie schets in productafbeelding.
- Bevestiging: Van boven te gebruiken in T-groef
- Bedrijfsspanning Ub: 10...30 VDC
- Werkingsprincipe: Magneetveldsensor
- Materiaal behuizing: PA 12
- Kabel: PUR, 0,3 m
- Gleufvorm: T-groef
- Schakeluitgang: PNP NO-contact
- Schakelfrequentie: 3000 Hz
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -25...85 °C.
- Extra kenmerken:
- Werkingsprincipe: Magneetveldsensor
- Leveringsomvang: Kabelclip voor T-groef
- Afmetingen: 23,5 x 5 x 5,5 mm
- Bevestiging: Van boven te gebruiken in T-groef
- Functieweergave: Ja
- Uitgangsweerstand Ra: open drain
- Nominale bedrijfsspanning UE DC: 24 V.
- Nominale bedrijfsstroom [Ie]: 200 mA
- Nominale isolatiespanning Ui: 75 V DC
- Nominale kortsluitstroom: 100 A.
- Bedrijfsspanning Ub: 10...30 VDC
- Gebruikscategorie: DC-13
- Belastcapaciteit max. bij UE: 1 μF
- Nullaststroom IO max., ongedempt: 3 mA
- Reststroom lr max.: 80 μA
- Restrimpel max. (% van UE): 15%
- Schakelfrequentie: 3000 Hz
- Spanningsval statisch max.: 2,5 V.
- Aansluiting: M8X1-stekker, 3-polig
- Kortsluitingsbeveiliging: ja
- Beveiligd tegen verkeerde polariteit: nee
- Verwisselmogelijkheid beschermd: nee
- Actief oppervlak, materiaal: PU
- Aandraaimoment 0.4 Nm
- Schakeluitgang: PNP NO-contact
- Kabeldiameter D: 2.50 mm
- Kabellengte L: 0,30 m
- Materiaal behuizing: PA 12
- Mantelmateriaal: PUR
- En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
- En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -25...85 °C.
- Verontreinigingsgraad: 3
- Kabelmantelmateriaal: PUR
- Merk: Global
- Uitschakelkabel toff max.: 0,1 ms
- Inschakelkabel geluid max.: 0,1 ms
- Nominale veldsterkte Hn: 1,2 kA/m.
- Beveiligde schakelveldsterkte ha: 2 kA/m.
- Hysterese H max. (% van HN): 45%
- ESD: 3 A(8 KV)
- Emissie: Groep 1, klasse B
- Toepassing: Pneumatische cilinder met T-groef.|afmetingen zie schets in|productafbeelding.
- Temperatuurafwijking max. (% van HN): 0,3%
- MTTF (40 °C) materiaal: 355 A.
Piece
- Soortnaam
Magneetveldsensor
- Type
BMF 235K-PS-C-2A-SA2-S49-00,3
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Uitgangen
PNP, NC
- Materiaal (behuizing)
PA12
- Uitvoering
Magnetisch
- Type inbouw
Voor T-groef
- Aansluiting
M8, 3-polig
- Kabellengte
0.30 m
IP67
23.5 mm
- Breedte
5 mm
- Hoogte
5.5 mm
- Afm.
(l x b x h) 23.5 x 5 x 5.5 mm
- Inhoud
1 stuk(s)
- Mantelmateriaal
PUR
- Voedingsspanning
24 V/DC
- Schakelfrequentie
3000 Hz
- Voedingsstroom
200 mA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3420332 BALLUFF Magneetveldsensor Magnetisch BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 Voor T-groef PNP, NC (l x b x h) 23.5 x 5 x 5
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3420332 BALLUFF Magneetveldsensor Magnetisch BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 Voor T-groef PNP, NC (l x b x h) 23.5 x 5 x 5
Omschrijving
Onze magneetveldsensoren BMF voor de T-groef kunnen direct in de groef worden gemonteerd en worden gekenmerkt door hun bijzonder stevige steun. Ze zijn vlak in te bouwen, zodat ze ook geschikt zijn voor toepassingen met weinig ruimte.Balluff biedt bovendien extreem korte bouwvormen voor flexibele toepassingsmogelijkheden. De sensoren registreren de zuigerpositie contactloos door de cilinderwand. Het systeem is te gebruiken voor cilinders en grijpers met sterke en zwakke magneten. Dankzij de bijzonder heldere LED's herkent u de schakeltoestand van de sensoren ook op grote afstand. De magneetveldsensoren voor de T-groef worden ook in de metalen behuizing voor gebruik in een zeer ruwe omgeving, bijvoorbeeld bij lasspuiten of vonken. Of met magneetveldgevoelige elektronica zoals voor de industriële omgeving met hoge lasstromen. Afmeting = 23,5 x 5 x 5,5 mm, werkingsprincipe = magneetveldsensor, aansluiting = M8x1-stekker, 3-polig, kabel = PUR, 0,3 m, toepassing = pneumatische cilinder met T-groef. Afmetingen zie schets in productafbeelding., bevestiging = van bovenaf te gebruiken in T-groef, behuizingsmateriaal = PA 12, schakeluitgang = PNP NO NO NO-contact, schakelfrequentie = 3000 Hz, bedrijfsspanning Ub = 10...30 VDC, omgevingstemperatuur = -25...85 °C, beschermingsklasse = IP67, goedkeuring/conformiteit = cULus, CE, CE, UKCA, WEEE
