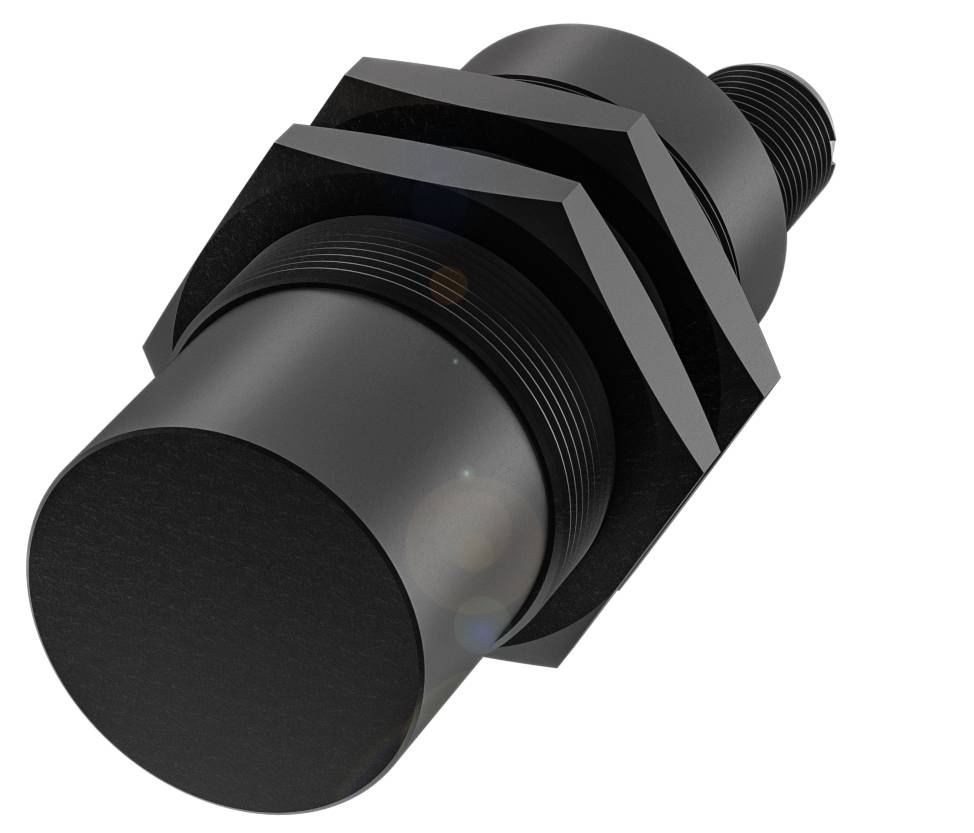

BALLUFF Capacitieve sensor Capacitief BCS00NH BCS00NH M30 Niet vlak PNP (Ø x h) 30 mm x 78.5 m
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Capacitieve sensor
Max. voedingsspanning
30.0 V
Contactsoort
1x NO
Uitgangen
PNP
Uitvoering
Capacitief
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 103,30 / Stuk)
€ 123,96
-17 %
€ 103,30
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Balluff BCS00NH cilindrische uitvoering met M30-schroefdraad
- Aansluiting: Connector, M12x1-stekker, 4-polig
- Afmetingen: Ø 30 x 78,5 mm
- Inbouw: Niet vlak
- Schakeluitgang: PNP NO-contact
- Serie M30
Technische specificaties
- Belangrijkste kenmerken:Afmeting: Ø 30 x 78.5 mm
- Actief oppervlak, materiaal: PBT
- Aansluiting: Connector, M12x1-stekker, 4-polig
- Serie M30
- Bedrijfsspanning Ub: 10...30 VDC
- Inbouw: Niet vlak
- Materiaal behuizing: PBT
- Schakeluitgang: PNP NO-contact
- Schakelfrequentie: 100 Hz
- Veiligheidsklasse: IP67
- Gevoeligheid: Schakelafstand instelbaar
- Omgevingstemperatuur: -25...85 °C.
- Extra kenmerken:
- Leveringsomvang: Moer (2x)
- Afmetingen: Ø 30 x 78,5 mm
- Bedrijfsspanningsindicatie: Ja
- Functieweergave: Ja
- Nominale bedrijfsspanning UE DC: 24 V.
- Nominale bedrijfsstroom [Ie]: 100 mA
- Nominale isolatiespanning Ui: 75 V DC
- Stand-by kabel tv max.: 300 ms
- Bedrijfsspanning Ub: 10...30 VDC
- Gebruikscategorie: DC-13
- Restrimpel max. (% van UE): 10%
- Schakelfrequentie: 100 Hz
- Veiligheidsklasse: II
- Spanningsval statisch max.: 1,5 V.
- Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
- Kortsluitingsbeveiliging: ja
- Beveiligd tegen verkeerde polariteit: Ja
- Verwisselmogelijkheid beschermd: nee
- Hysterese H max. (% van SR): 15,0%
- Nominale schakelafstand SN: 25 mm
- Temperatuurafwijking max. (% van SR): 20 % [-5...55 °C]
- Herhalingsnauwkeurigheid max. (% van SR): 2,0%
- MTTF (40 °C): 226 A.
- Actief oppervlak, materiaal: PBT
- Aandraaikoppel: 6 Nm
- Formaat: M30x1.5
- Inbouw: Niet vlak
- Schakeluitgang: PNP NO-contact
- Materiaal behuizing: PBT
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -25...85 °C.
- Aantal pennen: 4
- Merk: Global
- Serie M30
- Nullaststroom IO max. bij UE: 20 mA
- Gevoeligheid: Schakelafstand instelbaar
- Meetbereik: 1...25 mm
- Dekselmateriaal: PBT|PA
- Schroefdraad (A): M30x1.5
- Soortnaam
Capacitieve sensor
- Type
BCS00NH
- Min. voedingsspanning
10.0 V
- Max. voedingsspanning
30.0 V
- Voedingsspanning
10.0 - 30.0 V
1x NO
- Uitgangen
PNP
- Materiaal (behuizing)
PBT
- Uitvoering
Capacitief
- Type inbouw
Niet vlak
- Grootte
M30
- Aansluiting
Stekker
- Min. temperatuur
-25 °C
- Max. temperatuur
85 °C
IP67
78.50 mm
- Breedte
78.5 mm
- Hoogte
78.5 m
- Diameter
30 mm
- Afm.
(Ø x h) 30 mm x 78.5 m
- Inhoud
1 stuk(s)
- Nominale spanning
30.0 V
- Voedingsspanning
24 V/DC
- Schakelfrequentie
100 Hz
- Voedingsstroom
100 mA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3417280 BALLUFF Capacitieve sensor Capacitief BCS00NH BCS00NH M30 Niet vlak PNP (Ø x h) 30 mm x 78.5 m
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3417280 BALLUFF Capacitieve sensor Capacitief BCS00NH BCS00NH M30 Niet vlak PNP (Ø x h) 30 mm x 78.5 m
Omschrijving
Deze capacitieve sensoren voor het meten van het niveau herkennen met hun actieve oppervlak in contact met de media het af te nemen product, stortgoed of vloeistoffen. Door het kogelvormige elektrische veld worden aanhechtingen aan het actieve oppervlak van de sensor effectief gecompenseerd. Afmeting=Ø 30 x 78.5 mm, serie=M30, schroefdraad (A)=M30x1.5, inbouw=niet vlak, aansluiting=connector, M12x1-stekker, 4-polig, schakeluitgang=PNP NO-NO-contact, schakelfrequentie=100 Hz, bereik=1...25 mm, Sensitivy=schakelafstand instelbaar, behuizingsmateriaal=PBT, actief oppervlak, materiaal=PBT, omgevingstemperatuur=-25...85 °C, bedrijfsspanning Ub=10...30 VDC, goedkeuring/conformiteit=CecULusWEEE, beschermingsklasse=IP67
