Afbeelding vergelijkbaar
BALLUFF BTL107H Magneetveldsensor 1 stuk(s) 24 Bereik max. (in het vrije veld): 500 m
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Magneetveldsensor
Min. voedingsspanning
10.0 V
Max. voedingsspanning
30.0 V
Max. bereik
500 m
Type
BTL107H
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 1.007,44 / Stuk)
€ 1.007,44
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details

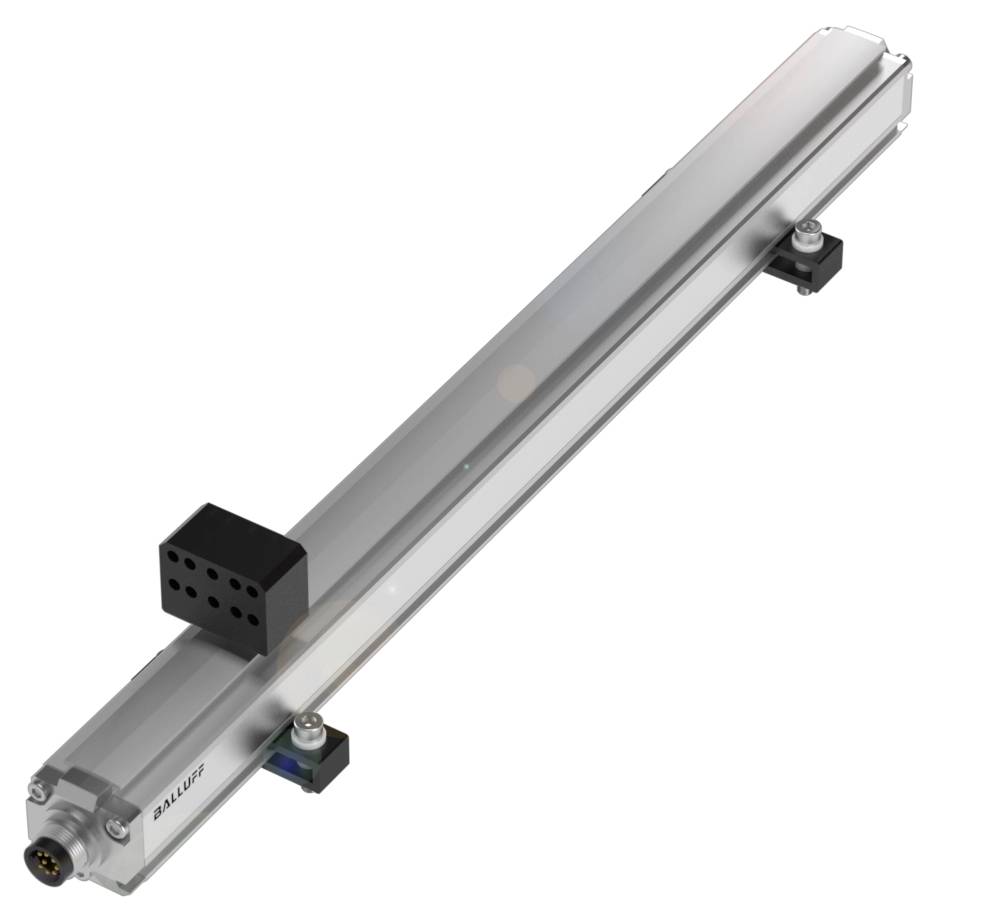

Balluff BTL107H magnetische positiemeetsystemen in profielmodel
- Aansluiting: Connector, M16x0,75, 8-polig
- Bevestiging: Bevestigingsklemmen
- Materiaal behuizing: Aluminium, geëloxeerd
- Vorm: Serie profiel
- Positiegever, aantal max.: 2
Technische specificaties
- Belangrijkste kenmerken:Analoge uitgang: Analoog, spanning 0...10 V.
- Analoog, voltage 10...0 V.
- Aansluiting: Connector, M16x0,75, 8-polig
- Bevestiging: Bevestigingsklemmen
- Bedrijfsspanning Ub: 10...30 VDC
- Vorm: Serie profiel
- Materiaal behuizing: Aluminium, geëloxeerd
- Lineariteitsafwijking max.: ±50 μm
- Meetbereik: 500 mm
- Meetfrequentie max.: 2000 Hz
- Positiegever, aantal max.: 2
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -40...75 °C.
- Herhalingsnauwkeurigheid: ± 10 micrometer
- Extra kenmerken:
- Bevestiging: Bevestigingsklemmen
- Bedrijfsspanning Ub: 10...30 VDC
- Aansluiting: Connector, M16x0,75, 8-polig
- Kortsluitbeveiliging: Tegen GND en tegen 36 V DC
- Beveiligd tegen verkeerde polariteit: UB tot 36 V.
- MTTF (40 °C): 72 A.
- Materiaal behuizing: Aluminium, geëloxeerd
- En 60068-2-27, schok: 150 g, 6 ms
- En 60068-2-6, vibratie: 20 g, 10...2000 Hz
- Beschermingsklasse IP67, met connector
- Omgevingstemperatuur: -40...75 °C.
- Materiaal behuizing, oppervlaktebescherming: Geëloxeerd
- Uitgangsstroom max.: 5 mA
- Opslagtemperatuur: -40...100 °C.
- Dekselmateriaal: Aluminium, spuitgietwerk, vernikkeld
- Herhalingsnauwkeurigheid: ± 10 micrometer
- Lineariteitsafwijking max.: ±50 μm
- Analoge uitgang: Analoog, spanning 0...10 V|analoog, spanning 10...0 V.
- Afwijking van het basistype: Kortere bouwlengte
- Stroomverbruik max. bij 24 V DC: 150 mA
- Relatieve luchtvochtigheid: ≤ 90 %, niet condenserend
- BASISTYPE: BTL7-A501-M...-P-S...
- Positiegever, aantal (fabrieksinstelling): 1
- Positiegever, aantal max.: 2
- Uitgangssignaal instelbaar: Met softwaretool
- Inschakelpiekstroom: ≤ 500 mA/10 ms
- Inschakelvertraging max. 600 ms
- Foutsignaal UA valt onder: -0,5 V.
- Foutsignaal UA stijgend: 10,5 V.
- Potentiaalscheiding: nee
- Spanningsbestendig tot (GND-behuizing): 500 V AC
- Overspanningsbeveiliging: UB tot 36 V.
- Aansluiting, uitvoering: Axiaal. AXIAL
- Meetfrequentie max.: 2000 Hz
- Meetlengte: 500 mm
- Bouwlengte: 605 mm
- Nulpunt: 72.0 mm
- En 55016-2-3, straling: Industrie- en woonomgeving
- En 60068-2-27, duimstok: 150 g, 2 ms
- En 61000-4-2, ESD: Scherpte 3
- En 61000-4-3, RFI: Scherpte 3
- En 61000-4-4, Burst: Scherpte 3
- En 61000-4-5, Surge: Scherpte 2
- En 61000-4-6, hoogfrequentie-velden: Scherpte 3
- En 61000-4-8, magnetische velden: Scherpte 4
- Temperatuurcoëfficiënt type: ≤ 30 ppm/K bij 50 % van|nominale lengte 500 mm
- Soortnaam
Magneetveldsensor
- Type
BTL107H
- Inhoud
1 stuk(s)
- Voedingsspanning
24
- Min. voedingsspanning
10.0 V
- Max. voedingsspanning
30.0 V
- Voedingsspanning
10.0 - 30.0 V
- Uitgangen
PNP
500 m
- Aansluiting
Stekker
- Kabellengte
0.3 m
IP67
- Min. temperatuur
-40 °C
- Max. temperatuur
85 °C
24 mm
- Hoogte
2.9 mm
- Soort schroefdraad
M16
- Fabrikantnr.
BTL107H
- Mantelmateriaal
TPE
- Nominale spanning
30.0 V
- Aantal polen
8
- Stroombelastbaarheid per insteekplaats
5 mA
- Materiaal (behuizing)
Aluminium (geëloxeerd)
- Materiaal
Aluminium (geëloxeerd)
- Montagewijze
Bevestigingsclip
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3416161 BALLUFF BTL107H Magneetveldsensor 1 stuk(s) 24 Bereik max. (in het vrije veld): 500 m
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3416161 BALLUFF BTL107H Magneetveldsensor 1 stuk(s) 24 Bereik max. (in het vrije veld): 500 m
Omschrijving
Positiemeetsystemen in profielvorm zijn contactloze en absoluut meetende systemen voor de nauwkeurige registratie van één of meerdere posities. Ze overtuigen in ruwe omgevingen, bijvoorbeeld in persen, spuitgietmachines of portaalrobots, omdat ze uit een hermetisch dichte IP67-aluminium behuizing bestaan. De magneten van de positiegever werken door de wand van het profiel op het meetelement. Vorm = serie profiel, bevestiging = bevestigingsklemmen, materiaal behuizing = aluminium, positiegever, aantal max.=2, aansluiting=connector, M16x0,75, 8-polig, analoge uitgang=analoog, spanning 0,10 V analoog, voltage 10.0 V, meetbereik=500 mm, meetfrequentie max.=2000 Hz, lineariteitsafwijking max.=±50 μm, herhalingsnauwkeurigheid=± 10 μm, bedrijfsspanning Ub=10...30 VDC, omgevingstemperatuur=-40...85 °C, beschermingsklasse=IP67, goedkeuring/conformiteit=CecULusEACWEEE
