Name: TRU COMPONENTS TC-GYJ1-31-24VDC Hulpbeveiliging 3x NO, 1x NC 24 V/DC 10 A 1 stuk(s)
Brand: TRU COMPONENTS
SKU: 3440074
Availability: InStock

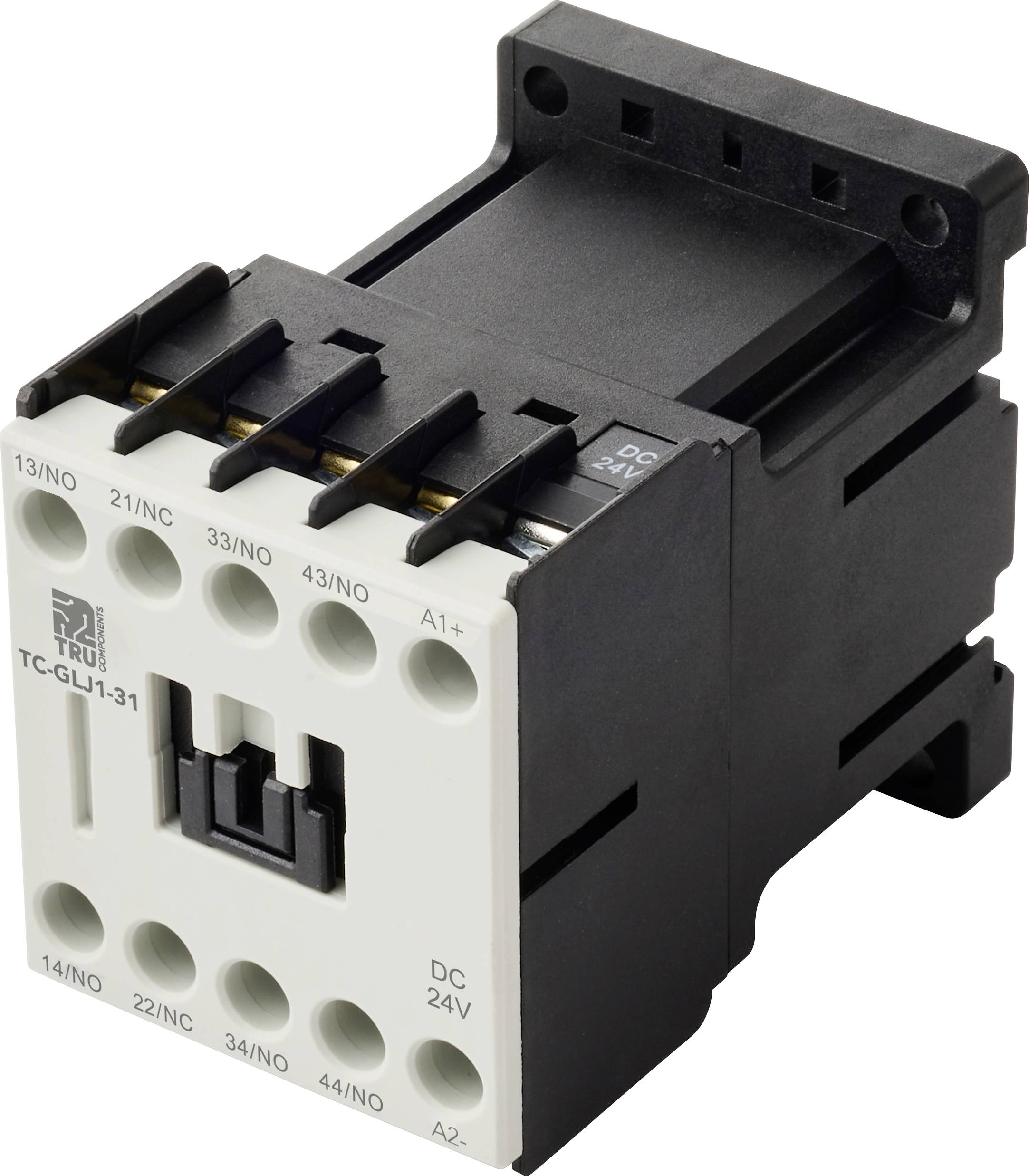

Een zwarte en grijze elektrische relais met meerdere gelabelde aansluitpunten, die verbindingen aangeven voor verschillende voltage ingangen en uitgangen.

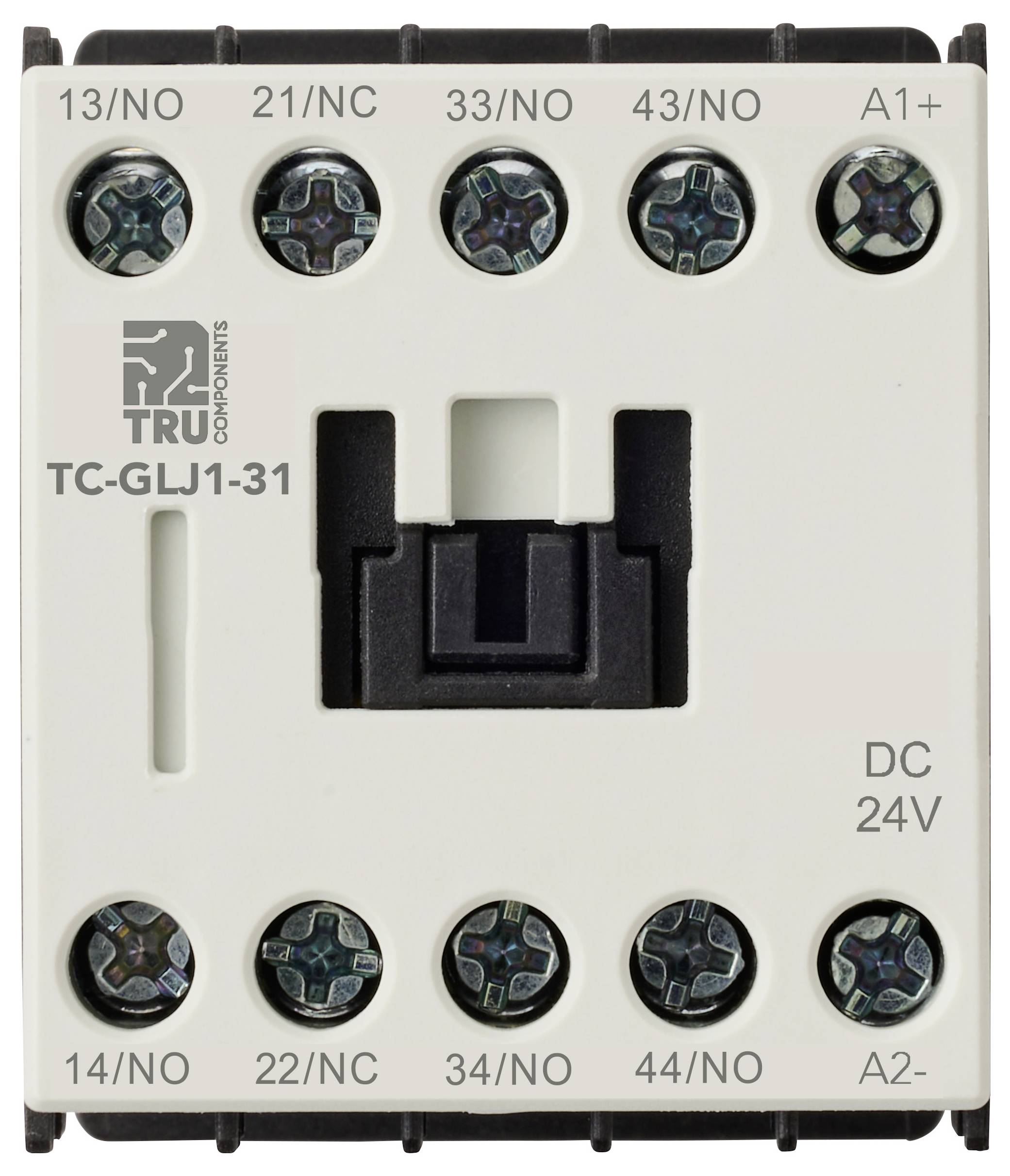

Een witte elektrische relais met tien aansluitpunten gemerkt 13/NO, 21/NC, 33/NO, 43/NC, A1+, 14/NO, 22/NC, 34/NO, 44/NC, A2-. Gemarkeerd met 'TC-GLJ1-31' en 'DC 24V'.

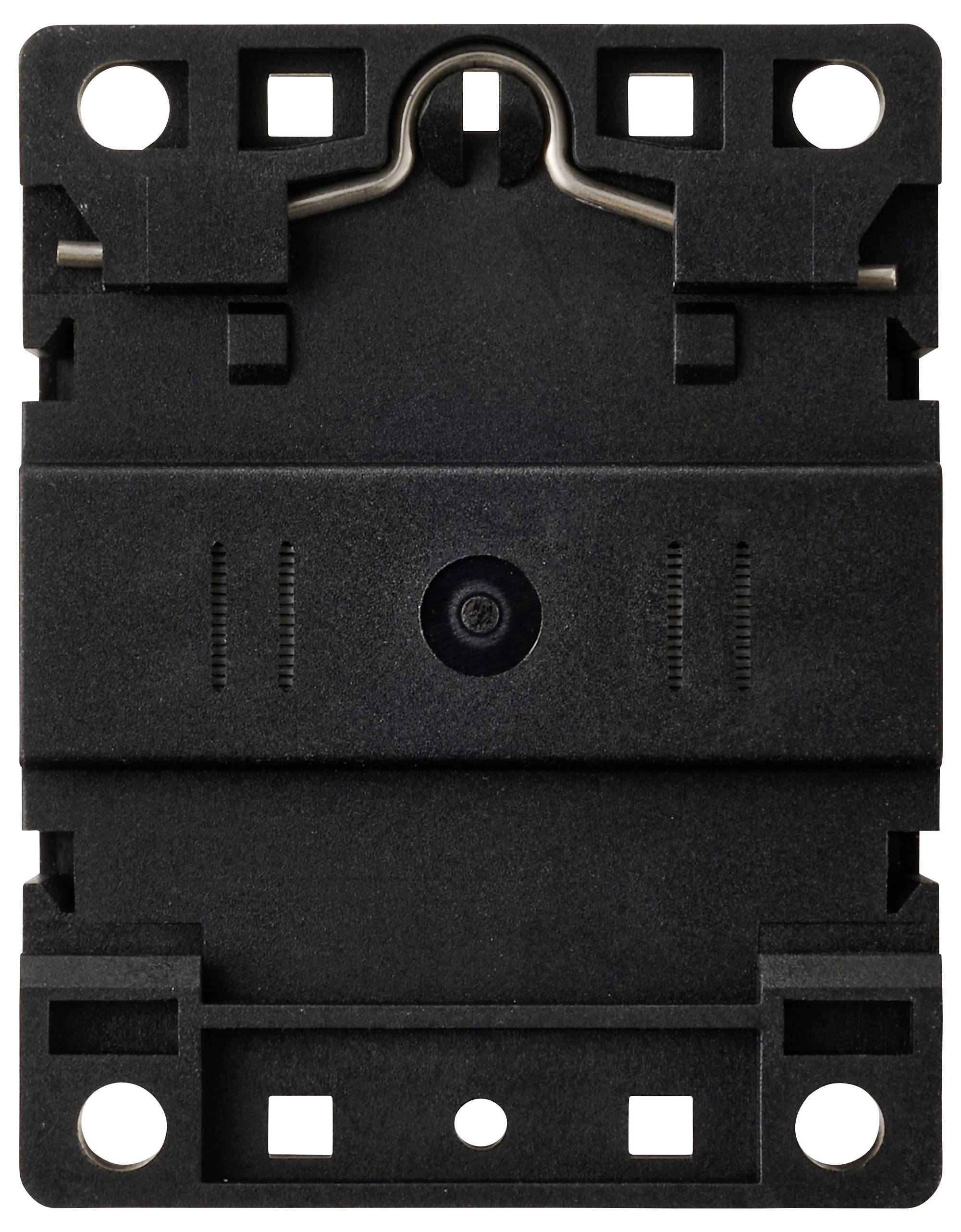

Een zwart modulair elektrisch onderdeel met een centraal circulair detail en meerdere bevestigingspunten aan de boven- en onderkant.

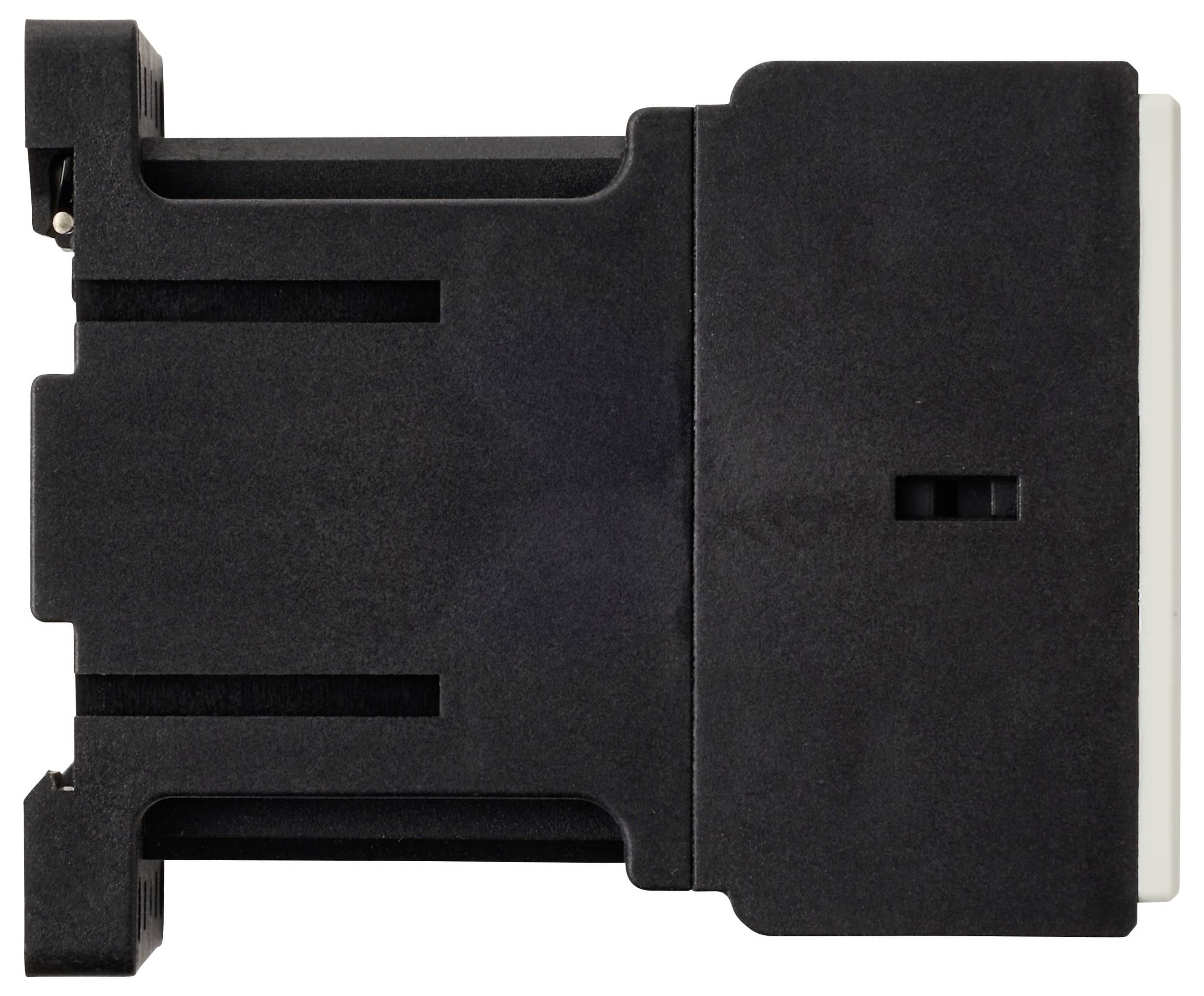

Een zwarte kunststof rechthoekige adapter met een plat ontwerp, met een groef aan één zijde en een kleine rechthoekige opening aan de andere zijde.

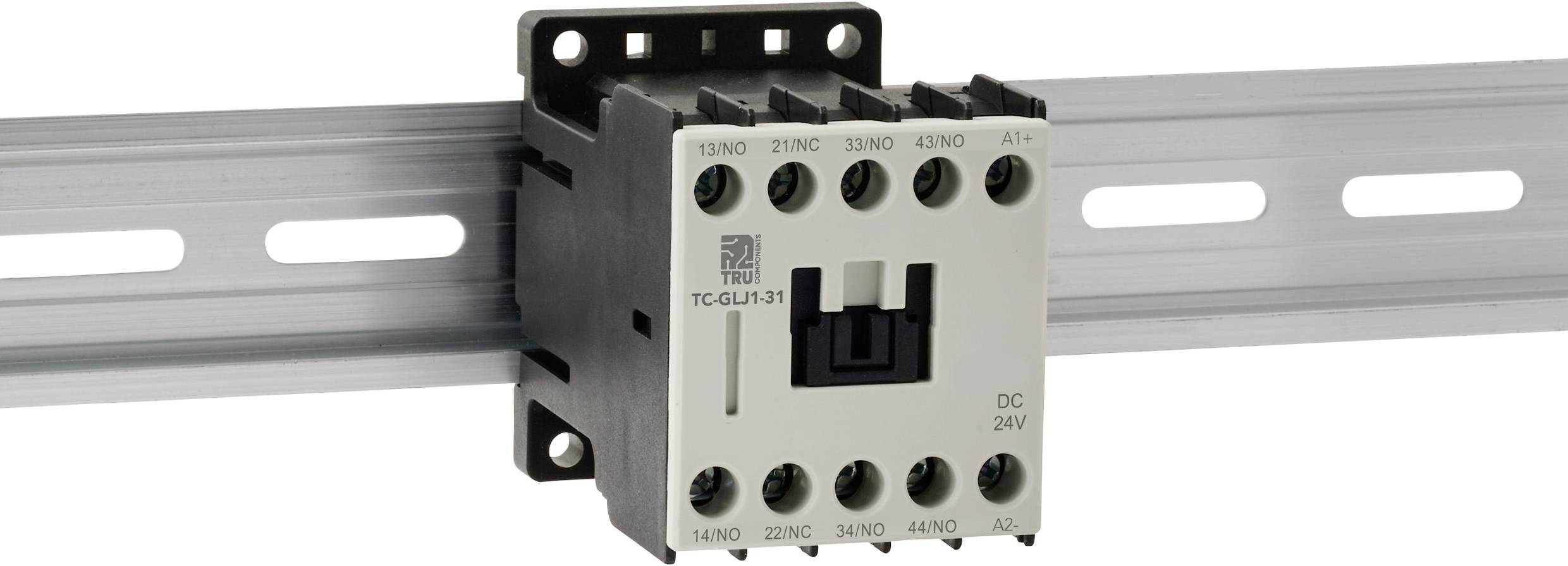

Een grijze elektrische contactor met meerdere aansluitpunten is gemonteerd op een metalen rail. De tekst 'DC 24V' is zichtbaar op zijn oppervlak.

1/5

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Nominale spanning

24 V/DC

Belastingsstroom

10 A

Aansluiting

Schroefklem

Datasheet (PDF)

Morgen leverbaar

194 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 17,35 / Stuk)

€ 19,83

-13 %

€ 17,35

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

TC-GYJ1-31-24VDC Hulpbeveiliging 3x NO, 1x NC

Extra services en acties

Technische specificaties

Nominale spanning (UE): 690 V.
Frequentie: 50/60 Hz
Conventionele verwarmingsstroom (0 ≤ 40 °C): 10 A.
Min. Schakelvermogen (Umin): 17 V.
Min. Schakelvermogen (Imin): 5 A.
Overbelastingsstroom: 80 A.
Nominale stuurspanning (US): 24 VDC
Nominale stuurgrens (CLOSE): 85% - 110% US
Nominale stuurgrens (loslaten): 10% - 70% US
Gemiddeld stroomverbruik (start): 40 VA
Gemiddeld stroomverbruik (vrijgave): 7 VA
Gemiddeld stroomverbruik (gemiddeld): 3 - 4 W.
Warmteverlies: 1,3 W.
Actietijd (sluiten): 5 - 15 ms
Actietijd (openen): 10 - 20 ms
Zacht draad zonder klem: 0,75 - 2 mm²
Harde draad zonder klem: 1,5 - 2 mm²

: Piece

Soortnaam: Hulpbeveiliging

Type: TC-GYJ1-31-24VDC

Aantal polen: 4-polig

: 3x NO
1x NC

Type hulpcontact: 3x NO
1x NC

Nominale spanning: 24 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 24 V/DC (max)

Continu stroom (max.): 10 A

Belastingsstroom: 10 A

Montagewijze: DIN-rail

Aansluiting: Schroefklem

: IP20

Min. temperatuur: -40 °C

Max. temperatuur: 70 °C

Breedte: 45.5 mm

Hoogte: 58.5 mm

Diepte: 70 mm

Afm.: (b x h x d) 45.5 x 58.5 x 70 mm

Inhoud: 1 stuk(s)

Verpakking: Verpakking zonder plastic

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale spanning

TRU COMPONENTS TC-GYJ1-31-24VDC Hulpbeveiliging 3x NO, 1x NC 24 V/DC 10 A 1 stuk(s)

Artikelnummer:3440074

Morgen leverbaar

194 Stuk(s)

Verzending door Conrad Electronic

Dit product

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 17,35^*

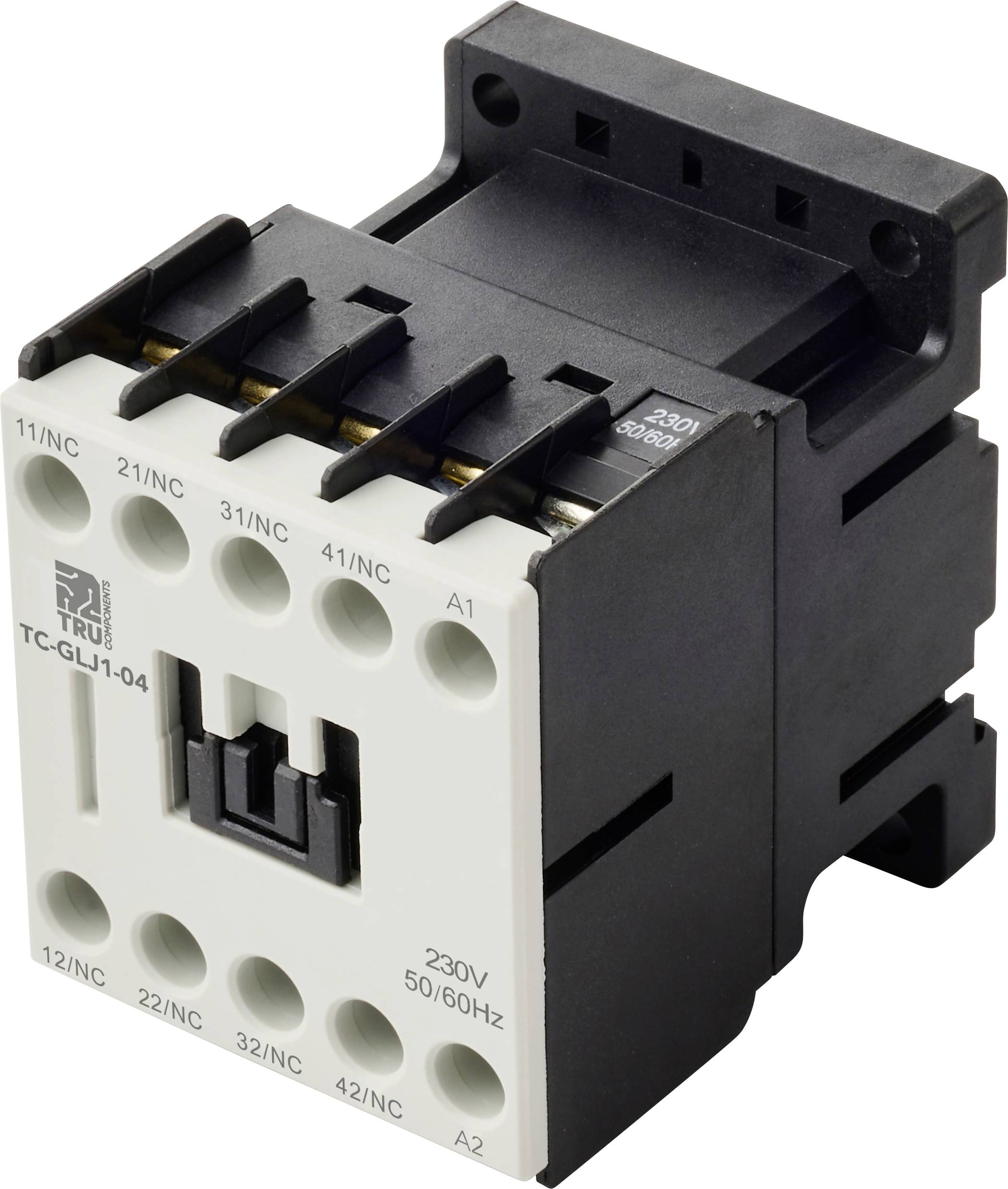

TRU COMPONENTS TC-GYJ1-04-230VAC Hulpbeveiliging 4x NC 230 V/AC 10 A 1 stuk(s)
