Testboy TV900 Testadapter 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 623,97 / Stuk)
€ 623,97
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Simulatie van de CP-communicatie (CP-State A, B, C, D)
- Simulatie van de PP-communicatie (simulatie van de aangesloten laadkabel 13 A, 20 A, 32 A, 63 A)
- LED-weergave van de aangesloten fasen
- Foutsimulatie (CP-State E en PE-fout)
- Fasen omschakelbaar op een geaard stopcontact
- 4mm-banaanbussen voor het aansluiten van een VDE0100-tester of multimeter
- BNC-aansluiting voor het aansluiten van een oscilloscoop voor het controleren van het CP-signaal
- Soortnaam
Testadapter
- Geschikt voor merk
Testboy
- Gewicht
1050 g
- Breedte
120 mm
- Hoogte
60 mm
215 mm
- Type
TV900
Documenten en downloads
Datablad
Datablad 2368589 Testboy TV900 Testadapter 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2368589 Testboy TV900 Testadapter 1 stuk(s)
Omschrijving

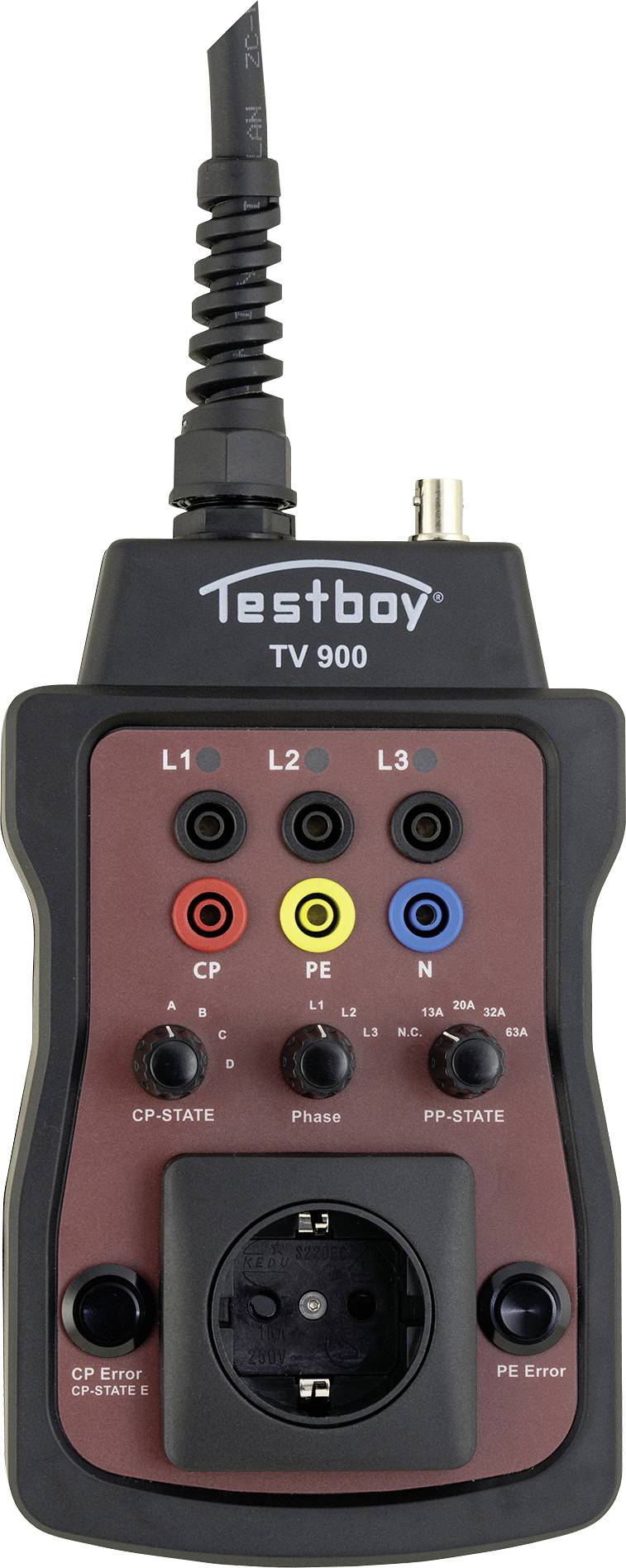

In heel Europa worden meer en meer laadpalen voor elektrische auto's geïnstalleerd. Testboy heeft de meetadapter TV 900 ontwikkeld, om de in Europa genormeerde laadpalen van type 2 te kunnen controleren. De TV 900 verzorgt en simuleert de communicatie met de laadpaal en een elektrisch voertuig. Via de 4mm-banaanbus kan een installatietester of een multimeter worden aangesloten. Zo is een test met een VDE 0100-tester, zoals het Testboy-apparaat TV-455, mogelijk. De ingebouwde LEDs geven aan of en hoeveel fasen er zijn. Op het ingebouwde geaarde stopcontact kan naar keuze één van de drie fasen worden geschakeld. Hierdoor kan elke fase afzonderlijk worden gecontroleerd.
Uitvoering
- De TV 900 is een adapter om laadpalen van type 2 met behulp van een VDE0100-tester te controleren
- De adapter simuleert een aangesloten elektrische auto en mogelijke fouten
- Aansluitmogelijkheid voor installatietester of multimeter
- Directe controle van de fasen via LED-weergave
- Ingebouwd geaard stopcontact met faseomschakeling
Omvang van de levering
- Incl. stand-bytas
