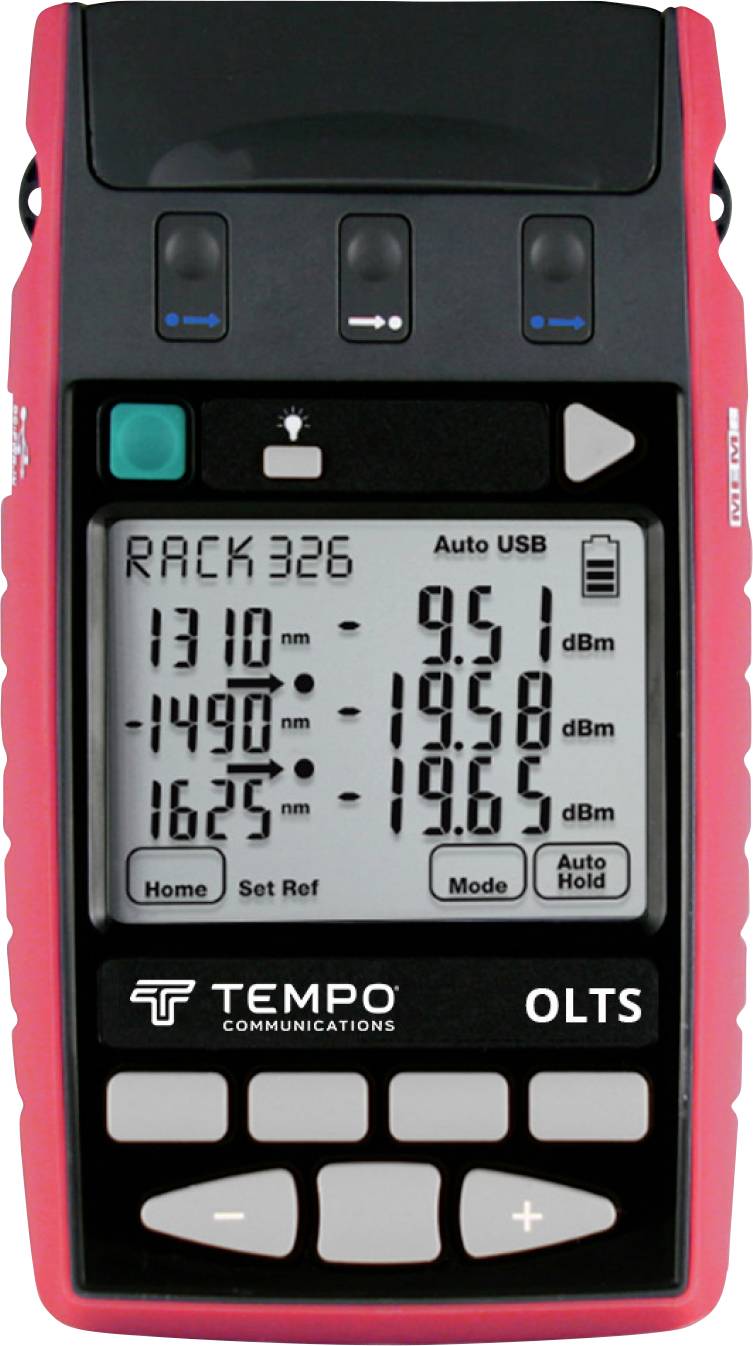

Tempo Communications T27624 Optische vermogensmeter
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 4.073,55 / Stuk)
€ 4.073,55
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
OLTS, 850-1300 LED, 1310-1550 LASER + VISITESTER, INGAS
- Quad optische verliestestset (OLTS)
- Vistester T27624-INGAS
Technische specificaties
- Detectortype (meetapparaat): InGaAs
- Reactiegolflengte (meter): 600 - 1700 nm
- Kalibratiegolflengten (meter): 780, 820, 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 nm
- Vermogensbereik (meter): +10 ~ -60 dBm (780 ~ 980 nm) / +10 ~ -70 dBm (1270 ~ 1650 nm)
- Lineariteit in het middelste bereik (meter) 0,04 dB (typisch)
- Totale onzekerheid (meter): 0,3 dB (max.)
- ID-toonherkenning en autotest-gevoeligheid (meetapparaat): Tot -50 dBm
- Gemoduleerde uitgang (bron): 270 Hz, 1 kHz, 2 kHz ± 2%, 12 multi-fiber-ID-tonen
- Uitgangsgolflengte (bron): Aansluiting 1: 1310-1550 nm laser, Visitester / aansluiting 3: 850, 1300 nm LED
- Golflengtestarttolerantie bij 25 °C (bron): 20 nm (voor 1310, 1550 nm)
- Kortstondige stabiliteit gedurende 15 min., typisch ±2 °C, na opwarmen, ORL < -25 dB (bron): 0,04 dB (voor 1310, 1550 nm) / 0,01 dB (voor 850, 1300 nm)
- Stabiliteit boven temperatuur (bron): 0,6 dB (typisch voor 1310, 1550 nm) / 0,35 dB (typisch voor 850, 1300 nm)
- Spectrumbreedte @ FWHM (bron): 3 nm (typisch voor 1310, 1550 nm)
- Golflengteafwijking (bron): 0,4 nm per °C (typisch voor 850, 1300, 1310, 1550 nm)
- Herhaalbaarheid van de herverbinding met 95% confidency (bron): 0,1 dB (voor 1310-1550 nm laser, visitester)/0,05 dB (voor 850, 1300 nm LED)
- Visitester golflengte: 650 ± 5 nm
- Visitester spectraalbreedte @FWHM: 3 nm
- Visitester golflengteafwijking: 0,1 nm per °C
- Visitester-vermogen: +2 dBm ± 1 dB @ SMF
- Visitester laserveiligheid: Klasse 1, IEC60825-2
- Visitester knipperfrequentie (handmatig) CW of 2 Hz
- Nauwkeurigheid (meter): 1% (0,06 dB)
- Resolutie (meter): 0,01 dB
- Polarisatiegevoeligheid (meter): < 0,05 dB (typisch)
- Toonherkenning (meter): 150 - 9900 Hz ± 1%
- USB-interfaces: Micro-USB voor voeding en software / USB-A-flashdrive
- Automatische uitschakeling: Selecteerbaar
- Behuizing: Polycarbonaat (behuizing) / rubber (randen en hoeken)
- Displaygrootte: 74 mm x 55 mm
- Bedrijfstemperatuur:-15 °C tot 55 °C
- Relatieve luchtvochtigheid: 0 - 95 %
- Soortnaam
Optische vermogensmeter
- Optische aanduiding
Ja
- Afm.
(l x b x h) 35 x 105 x 190 mm
- Gewicht
420 g
- Breedte
105 mm
- Hoogte
190 mm
35 mm
- Type
T27624
Documenten en downloads
Datablad
Datablad 3338196 Tempo Communications T27624 Optische vermogensmeter
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3338196 Tempo Communications T27624 Optische vermogensmeter
Omschrijving
Een Quad Optical Loss testset (OLTS) voor het testen van vermogen, demping, continuïteit en fouten in multimode- en singlemode-glasvezelsystemen bij 850/1300 nm en 1310/1550 nm. In een klein pakket biedt het een krachtige optische multimeteroplossing voor het verbeteren van de testflexibiliteit en productiviteit.
De 650 nm VFL Vistester-functie op de singlemode-bronpoort mengt tijdens de autotest een VFL in het testsignaal. Naast het gebruik als typische VFL maakt het een positieve visuele identificatie mogelijk van een vezel die voor de verliestest moet worden aangesloten.
De teksten voor dit artikel zijn automatisch vertaald.
De 650 nm VFL Vistester-functie op de singlemode-bronpoort mengt tijdens de autotest een VFL in het testsignaal. Naast het gebruik als typische VFL maakt het een positieve visuele identificatie mogelijk van een vezel die voor de verliestest moet worden aangesloten.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Eenvoudig te bedienen, slank, robuust en veelzijdig
- EF-compatibele multimode-bronnen
- uitstekende bronstabiliteit
- groot, helder LCD-scherm is ook bij zonlicht leesbaar en achtergrondverlichting
- groot geheugen met tekstmarkering en tijdstempel
- geheugenuitgang naar USB-flashstation met slechts één toets
- KITS-rapportagesoftware voor registratie en rapportage
- Autotest-vermogensmeter met 1% nauwkeurigheid en 31 gekalibreerde
- herleidbare kalibratierapporten: vermogensmeter en lineariteit, bronnen en stabiliteit
- verwisselbare aansluitingen met stofkap en kantelbeugel
- Multi-Fiber-ID-testtongenerator/-detector
- lange levensduur van de alkalinebatterij met externe voeding/oplader via micro-USB
Omvang van de levering
- Mandrel Wrap-filters, 50 & 62.5 om OPT701
- SC/SC-ADAPTER OPT046
