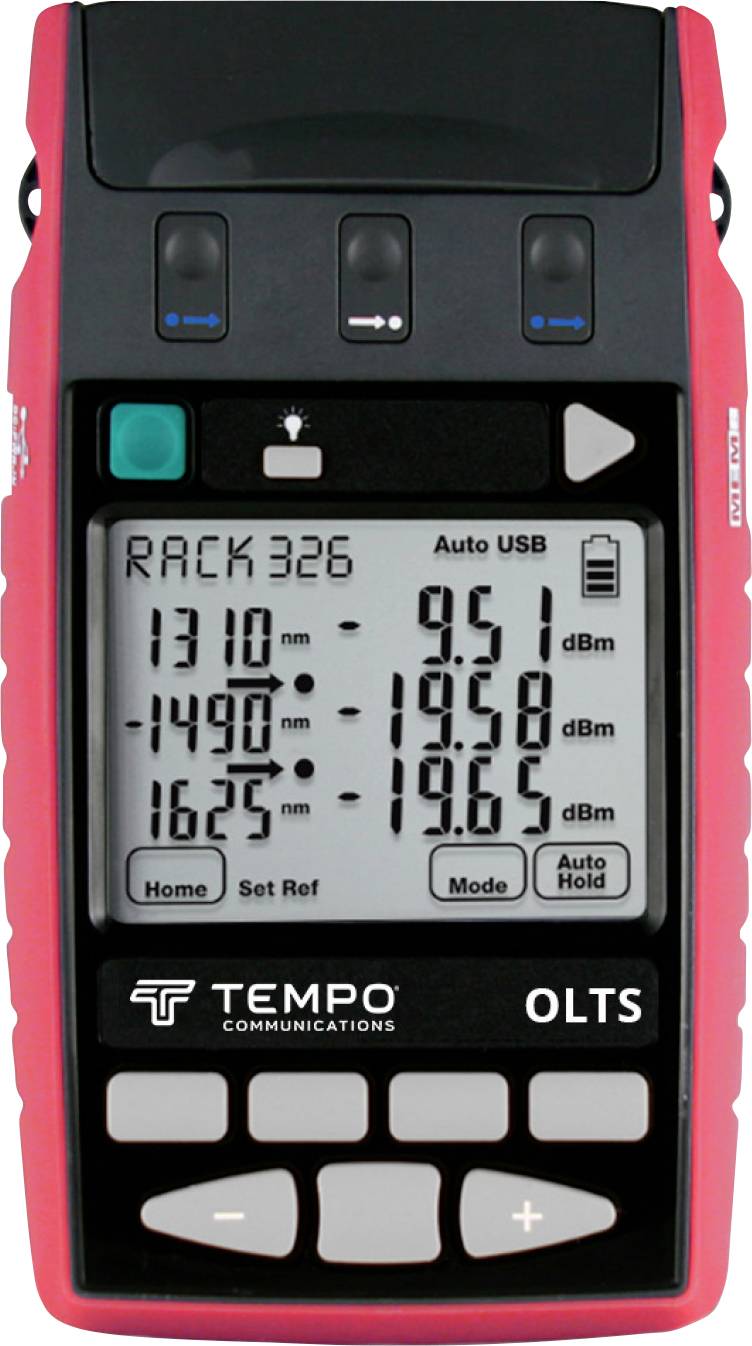

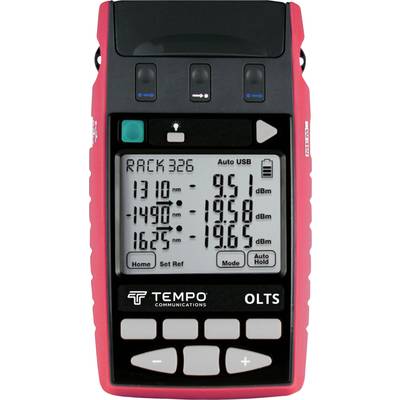

Tempo Communications T27622 Optische vermogensmeter
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 3.301,65 / Stuk)
€ 3.301,65
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
OLTS, 1310-1550 NM LASER + VISITESTER, INGAS
- Dubbele optische verliestestset (OLTS)
- Vistester T27622-INGAS
Technische specificaties
- Detectortype (meetapparaat): InGaAs
- Reactiegolflengte (meter): 600 - 1700 nm
- Kalibratiegolflengten (meter): 780, 820, 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 nm
- Vermogensbereik (meter): +10 ~ -60 dBm (780 ~ 980 nm) / +10 ~ -70 dBm (1270 ~ 1650 nm)
- Lineariteit in het middelste bereik (meter): 0,04 dB (typisch)
- Totale onzekerheid (meter): 0,3 dB (max.)
- ID-toonherkenning en autotest-gevoeligheid (meetapparaat): Tot -50 dBm
- Gemoduleerde uitgang (bron): 270 Hz, 1 kHz, 2 kHz ± 2%, 12 multi-fiber-ID-tonen
- Uitgangsgolflengte (bron): Aansluiting 1: 1310-1550 nm laser, Visitester
- Golflengtestarttolerantie bij 25 °C (bron): 20 nm
- Spectrumbreedte @ FWHM (bron): 3 nm
- Golflengteafwijking (bron): 0,4 nm per °C (typisch)
- Herhaalbaarheid van de herverbinding met 95% confidency (bron): 0,1 dB (voor 1310-1550 nm, visitester)
- Visitester golflengte: 650 ± 5 nm
- Visitester spectraalbreedte @FWHM: 3 nm
- Visitester golflengteafwijking: 0,1 nm per °C
- Visitester laserveiligheid: Klasse 1, IEC60825-2
- Visitester knipperlicht (handmatig): CW of 2 Hz
- Nauwkeurigheid (meter): 1% (0,06 dB)
- Resolutie (meter): 0,01 dB
- Polarisatiegevoeligheid (meter): < 0,05 dB (typisch)
- Toonherkenning (meter): 150 - 9900 Hz ± 1%
- USB-interfaces: USB-micro voor voeding en software / USB-A voor geheugenstick
- Automatische uitschakeling: Selecteerbaar
- Behuizing: Polycarbonaat (behuizing) / rubber (randen en hoeken)
- Displaygrootte: 74 mm x 55 mm
- Bedrijfstemperatuur:-15 °C tot +55 °C
- Relatieve luchtvochtigheid: 0 - 95 %
- Soortnaam
Optische vermogensmeter
- Optische aanduiding
Ja
- Afm.
(l x b x h) 35 x 105 x 190 mm
- Gewicht
420 g
- Breedte
105 mm
- Hoogte
190 mm
35 mm
- Type
T27622
Documenten en downloads
Datablad
Datablad 3338195 Tempo Communications T27622 Optische vermogensmeter
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3338195 Tempo Communications T27622 Optische vermogensmeter
Omschrijving
Een dubbele optische verliestestset (OLTS) voor het testen van vermogen, demping, continuïteit en fouten in singlemode-glasvezelsystemen bij 1310/1550 nm. In een klein pakket biedt het een krachtige oplossing voor het verbeteren van de testflexibiliteit en -productiviteit.
De 650 nm VFL Vistester-functie mengt tijdens de autotest een VFL in het testsignaal. Naast het gebruik als typische VFL maakt het een positieve visuele identificatie mogelijk van een vezel die voor de verliestest moet worden aangesloten.
De teksten voor dit artikel zijn automatisch vertaald.
De 650 nm VFL Vistester-functie mengt tijdens de autotest een VFL in het testsignaal. Naast het gebruik als typische VFL maakt het een positieve visuele identificatie mogelijk van een vezel die voor de verliestest moet worden aangesloten.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Eenvoudig te bedienen, slank, robuust en veelzijdig
- uitstekende stabiliteit van
- de bron groot, helder LCD-display, geschikt voor zonlicht en achtergrondverlichting groot geheugen met tekst-tag en tijdstempel geheugenafvoer op USB-flashstation met een toets KITS-rapportagesoftware voor de registratie en rapportage Autotest van de vermogensmeter met een nauwkeurigheid van 1% en 25 gekalibreerde
- herleidbare kalibratierapport: vermogensmeter & lineariteit, bron & stabiliteit
- verwisselbare stekkers met stofkap en kantelbeugel
- Multi-Fiber ID testtongenerator / detector
- lange levensduur van de alkalinebatterij met externe micro-USB-netvoeding/oplader
Omvang van de levering
- SC/SC-ADAPTER OPT046
- USDCable (mini)
