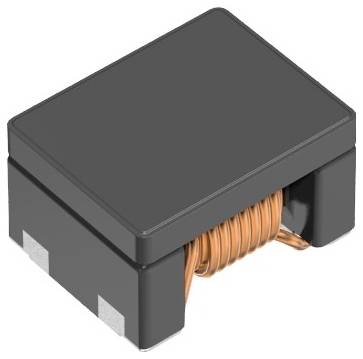

TDK ACP3225-501-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Spoel SMD 3225 1.7 µH 40 mΩ 500 Ω 2 A 1 stuk(s)
Fabrikantnummer:
Artikelnummer:
Soortnaam
Spoel
Bouwwijze
SMD
Inductiviteit (L)
1.7 µH
Weerstand
40 mΩ
Max. temperatuur
85 °C
Datasheet (PDF)
93 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 0,76
10
8% = € 0,60
€ 0,70
25
11% = € 2,00
€ 0,68
50
13% = € 5,00
€ 0,66
100
16% = € 12,00
€ 0,64
250
18% = € 35,00
€ 0,62
500
21% = € 80,00
€ 0,60
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 0,76 / Stuk)
€ 0,76
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
TDK chip-common mode filter ACP3225-501-2P-T000
- Chip-common mode-filter voor gelijkstroomvoedingskabels.
- Vermindert het stroomverbruik en verbetert de EMC-onderdrukking dankzij de lage gelijkstroomweerstand en uitstekende DC-impedantie.
- Compatibel met draagbare apparaten met een hoge pakkingsdichtheid, die steeds kleiner en lichter worden, omdat de hoogte is verminderd.
- Bedrijfstemperatuurbereik: -40 tot +85 °C
- De teksten voor dit artikel zijn automatisch vertaald.
Extra services en acties
Technische specificaties
- Tape & reel
- Soortnaam
Spoel
- Bouwwijze
SMD
- Bouwvorm
3225
- Inductiviteit (L)
1.7 µH
- Impedantie bij 100 MHz
500 Ω
- Frequentie
100 MHz
- Testfrequentie
100 MHz
- Meetfrequentie
100 MHz
- Tolerantie ±
25 %
- Weerstand
40 mΩ
- Nominale spanning
60 V/DC
- Nominale stroom
2 A
- Materiaal
Ferriet
3.2 mm
- Breedte
2.5 mm
- Hoogte
1.9 mm
- Min. temperatuur
-40 °C
- Max. temperatuur
85 °C
- Gewicht
0.01 g
- Industrieverpakking
Ja
- Inhoud
1 stuk(s)
- Afm.
(l x b x h) 3.2 x 2.5 x 1.9 mm
- Conform RoHS
Ja
- Type
Gleichtaktdrosseln/Filter für Stromleitungen
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3555229 TDK ACP3225-501-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Spoel SMD 3225 1.7 µH 40 mΩ 500 Ω 2 A 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3555229 TDK ACP3225-501-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Spoel SMD 3225 1.7 µH 40 mΩ 500 Ω 2 A 1 stuk(s)
Omschrijving
Filter: onderdrukkend; R: 100mΩ; Rspoel: 100mΩ; Z: 500Ω; SMD; 60VDC
Producent: TDK
Montage: SMD
Werktemperatuur: -40...85°C
Resistantie: 0,1Ω
Impedantie: 500Ω
Afmetingen corpus: 3,2x2,5x1,9mm
Testfrequentie: 100MHz
Max. nominale stroom: 2A
Bedrijfsvoltage: 60V DC
Behuizing - inch: 1210
Behuizing - mm: 3225
Spoelweerstand: 0,1Ω
Filtertype: onderdrukkend
Producent: TDK
Montage: SMD
Werktemperatuur: -40...85°C
Resistantie: 0,1Ω
Impedantie: 500Ω
Afmetingen corpus: 3,2x2,5x1,9mm
Testfrequentie: 100MHz
Max. nominale stroom: 2A
Bedrijfsvoltage: 60V DC
Behuizing - inch: 1210
Behuizing - mm: 3225
Spoelweerstand: 0,1Ω
Filtertype: onderdrukkend
