Name: Sonel MPI-520 Installatietester VDE-norm 0100
Brand: Sonel
SKU: 1427978

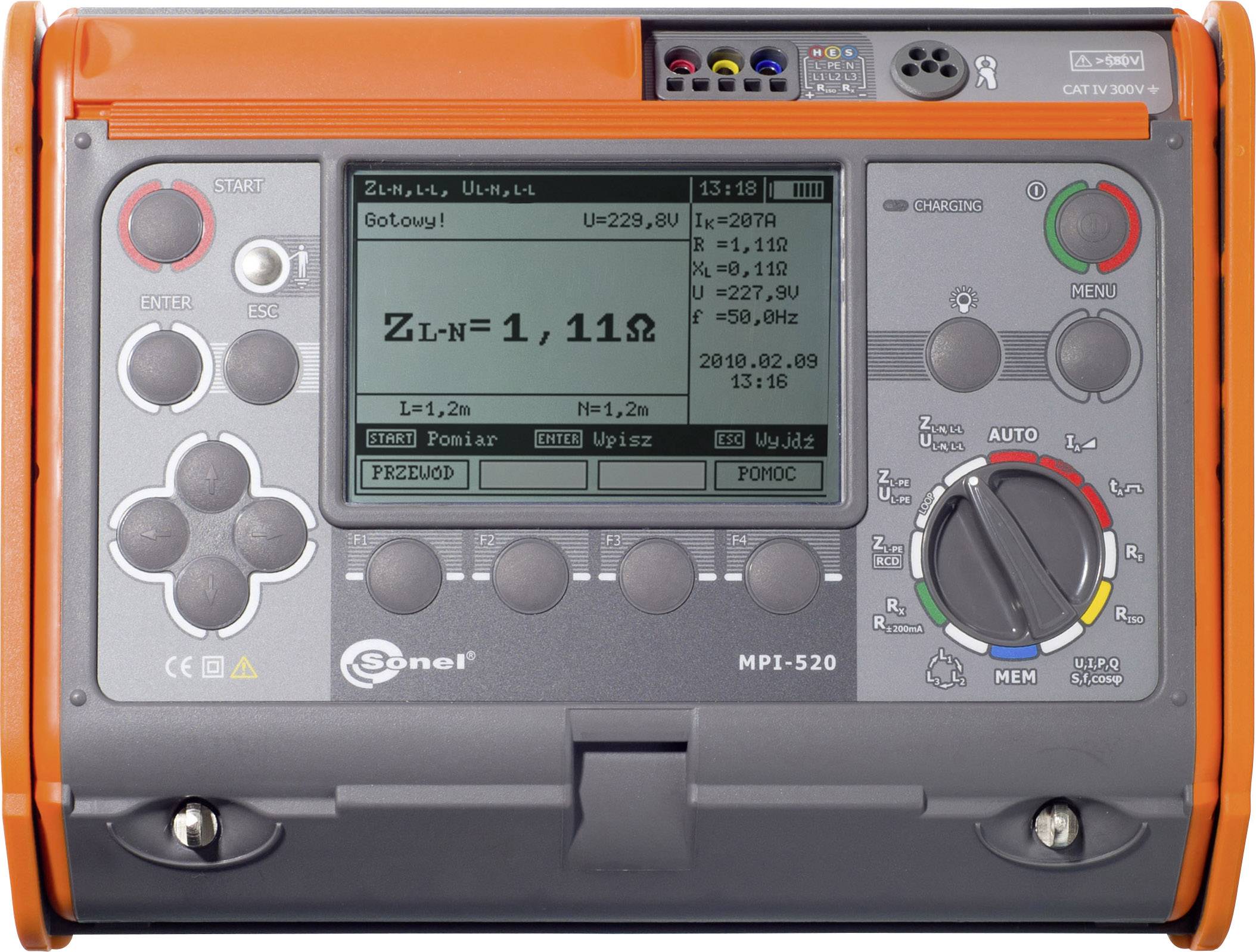

Elektrisch meetapparaat met scherm en draaiknop, toont meetwaarde 'Z L-N=1,11Ω'. Voorkant kleurgemarkeerd.

Draagbaar elektrisch meetapparaat met display toont 'Z= 1,11 Ω'. Knoppen en draaiknop voor bediening aan de voorzijde.

1/2

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Juridisch probleem melden

Highlights & Details

VDE 0100 installatietester MPI-520

Lusimpedantiemeting met max. 41 A bij 415 V
Meten van lussen, ook zonder activering van RDC
Kortsluitstroom berekening
Isolatieweerstandsmeting met max. 1000 V tot 10 GΩ
Meting aardleidingweerstand met ±200 mA
RCD/FI-test type AC, A en B tot 1000 mA
Aardingsmeting
TRMS-stroommeting tot 400 A
AC-spanningsmeting tot 500 V
Werkelijk., schijnbaar vermogen.- en blind vermogen meting incl. cosϕ

Technische specificaties

Bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ± (5% v.M. + 3 digits); bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 20,0...199,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ± (5% v.M. + 3 digits); bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 200...1999 Ω: resolutie: 1 Ω, nauwkeurigheid: ± (5% v.M. + 3 digits); spanningsgebieden: 95…270 V voor ZL-PE , ZL-N en 95…440 V voor ZL-L; frequentie: 45…65 Hz; bereik lusimpedantiemeting ZL-PE zonder RCD activeren 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(6% van meetwaarde + 10 digits); bereik lusimpedantiemeting ZL-PE zonder RCD opstarten 20...199Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(6% van meetwaarde + 5 digits); bereik lusimpedantiemeting ZL-PE zonder RCD-activering 200...1999 Ω: resolutie: 1 Ω, nauwkeurigheid: ± (6% v.M. + 5 digits); bereik aardingsweerstandsmeting RE: 0,00...9,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(2% van meetwaarde + 4 digits); bereik aardingsweerstandsmeting RE: 10,00...99,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik aardingsweerstandsmeting RE: 100...999 Ω: resolutie: 1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik aardingsweerstandsmeting RE: 1,00...1,99 kΩ: resolutie: 0,01 kΩ, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); activeringstijd RCDnormal 0,5*in: bereik: 0...300 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDnormal 1*in: bereik: 0...300 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDnormal 2*in: bereik: 0...150ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDnormal 5*in: bereik: 0...40 ms: resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDselektiv 0,5*in: bereik: 0...500 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDselektiv 1*in: bereik: 0...500 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDselektiv 2*in: bereik: 0...200 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDselektiv 5*in: bereik: 0...150 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringsstroom RCD type AC 10 mA: bereik: 3,3...10,0 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 30 mA: bereik: 9,0...30,0 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5%; in activeringsstroom RCD type AC 100 mA: bereik: 33,0...100,0 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 300 mA: bereik: 90...300,0 mA, resolutie: 1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 500 mA: bereik: 150...500,0 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 1000 mA: bereik: 330...1000 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type A 10 mA: bereik: 4...20,0 mA, resolutie: 0,1 mA, meetstroom: 0,4...2,0xIn, nauwkeurigheid: ±10% in; activeringsstroom RCD type A 30 mA: bereik: 12...42,0 mA, resolutie: 0,1 mA, meetstroom: 0,4...1,4xIn, nauwkeurigheid: ±10% in; activeringsstroom RCD type A 100 mA: bereik: 40,..140,0 mA, resolutie: 1 mA, meetstroom: 0,4...1,4xIn, nauwkeurigheid: ±10% in; activeringsstroom RCD type A 300 mA: bereik: 120...420 mA, resolutie: 1 mA, meetstroom: 0,4...1,4xIn, nauwkeurigheid: ±10% in; activeringsstroom RCD type A 500 mA: bereik: 200...700 mA, resolutie: 1 mA, meetstroom: 0,4...1,4xIn, nauwkeurigheid: ±10% in; RCD type B: zie gegevensblad; nominale bereik isolatieweerstand 50 V: 50 kΩ - 250 MΩ; nominale bereik isolatieweerstand 100 V: 100 kΩ...500 MΩ; nominale bereik isolatieweerstand 250 V: 250 kΩ...1 GΩ; nominale bereik isolatieweerstand 500 V: 500 kΩ...2 GΩ; nominale bereik isolatieweerstand 1000 V: 1 MΩ...3 GΩ; bereik Isolatieweerstandsmeting 0...1999 kΩ: resolutie: 1 kΩ, nauwkeurigheid: ±(3% van meetwaarde + 8 digits); bereik isolatieweerstandsmeting 2,00...19,99 MΩ: resolutie: 0,01 MΩ, nauwkeurigheid: ±(3% van meetwaarde + 8 digits); bereik isolatieweerstandsmeting 20...199 MΩ: resolutie: 0,1 MΩ, nauwkeurigheid: ±(3% van meetwaarde + 8 digits); bereik isolatieweerstandsmeting 200...999 MΩ: resolutie: 1 MΩ, nauwkeurigheid: ±(3% van meetwaarde + 8 digits); bereik isolatieweerstandsmeting 1,00...3 GΩ: resolutie: 0,01 GΩ, nauwkeurigheid: ±(4% van meetwaarde + 6 digits); de weergave van de fasevolgorde door symbool; bereik Meting aardleidingsweerstand ± 200 mA 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik Meting aardleidingsweerstand ± 200 mA 20,00...19,99 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik Meting aardleidingsweerstand ± 200 mA 200...400 Ω: resolutie: 1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik werkzaam.- blinde.- schijnbaar vermogen (P,Q,S): 0...200 kW; TRMS-bereik: 0 tot 400 A; bereik AC-spanning ULN: 0...440 V; frequentiebereik: 45...65 Hz; weergavebereik cos φ: 0,00...1.00, resolutie: 0,01

Soortnaam: Installatietester

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT IV 300 V

Interfaces: 1x USB

Afm.: (l x b x h) 310 x 455 x 180 mm

Gewicht: 6.4 kg

: IP54

Meetbereik (VDE): Isolatieweerstand
Lusimpedantie
Vermogensimpedantie
Werkelijk vermogen
Schijnbaar rendement
Blindvermogen
Vermogensfactor
Weerstand
Weerstand van de beschermingsgeleider
Contactstroom
Spanning
Stroom
Frequentie
Meer tonen

DIN-norm: DIN IEC 60364

Weergave: Digitaal (LCD)

Breedte: 455 mm

Hoogte: 180 mm

: 310 mm

Spanningsverzorging: Werkt op batterij(en)

Aantal geheugenplaatsen: 300

Geheugen: Ja

Type: MPI-520

VDE-norm: 0100

Bijzonderheden: RCD/FI test

Documenten en downloads

Datablad

Datablad 1427978 Sonel MPI-520 Installatietester VDE-norm 0100

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1427978 Sonel MPI-520 Installatietester VDE-norm 0100

Omschrijving

MPI-520 is een universeel inzetbaar DIN VDE 0100/0105 testapparaat van Sonel voor volledige controle van elektrische installaties en industriële installaties. Omvangrijke metingen voor alle typen RCD (A, AC, B), alsmede de metingen, bepaling van cos φ door TRMS stroommeting tot 400 A en spanningsmeting AC tot 500 V behoren tot de geavanceerde functies van de grote MPI-serie. Een stamgegevens invoer is nu ook met een bluetooth toetsenbord ter plaatse mogelijk

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Robuuste met rubber beklede IP54 behuizing
CAT IV 300 V
Testleidingen
Toets staaf
Aarding meetaccessoires zoals help elektroden en meetdraden op spillen
Stroomtangen voor vermogensanalyse
Universele draaistroom-accessoires zoals CEE-adapter 16 A en 32 A 4- of 5-polig
Uni-Schutzkontakt adapter
USB-kabel
Draagtas
Accu's
Protocolsoftware Sonel Reader

Omvang van de levering

Adapter met UNI-geaarde stekker (WS-03)
Testkabel met banaanbussen 1,2 m, geel
Testkabel met banaanbussen 1,2 m, blauw
Testkabel met banaanbussen 1,2 m, rood
Testkabel met banaanbussen 30 m op spoel, rood
Testkabel met banaanbussen 15 m op spoel, blauw
Meetpunt met banaanbus, geel
Meetpunt met banaanbus rood
Meetpunt met banaanbus blauw
Testkabel 1,8 m rood, 5kV
Testkabel 1,8 m zwart, afgeschermd, 5 kV
Meetstift rood, 5 kV
Krokodilklem K02, rood
Krokodilklem K02, geel
2 x grondpin (rood) 0,3m
Draagtas L2
Draagriem
Batterijbehuizing LR14
Batterijen LR14
USB-Kabel Software Sonel Reader
Gebruiksaanwijzing
Kalibratiecertificaat

Opmerkingen

Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.

Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
