Name: Siemens 3VA1116-5ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 160 - 160 A Schakelspanning (max.
Brand: Siemens
SKU: 1729375
Availability: BackOrder

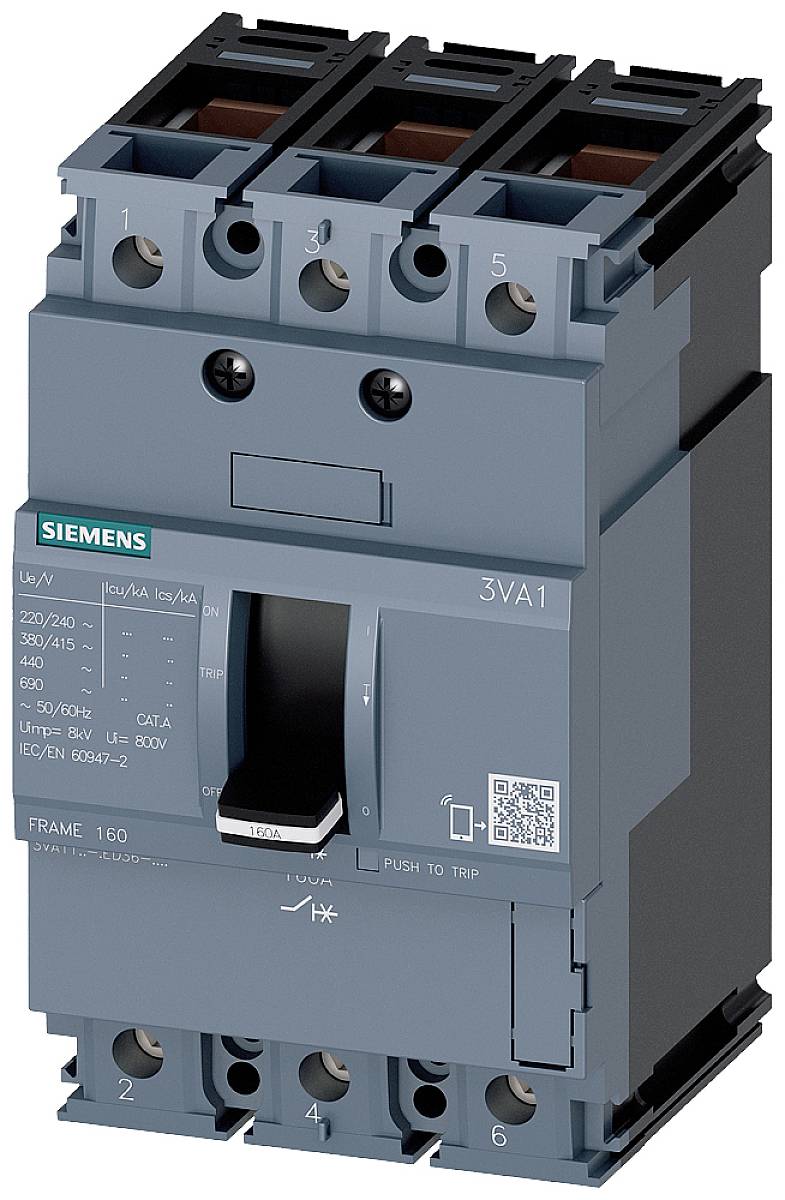

Een blauwe vermogensschakelaar van het merk Siemens. Toont drie aansluitingen bovenaan en een grote schakelaar in het midden. Modelopschriften zijn zichtbaar.

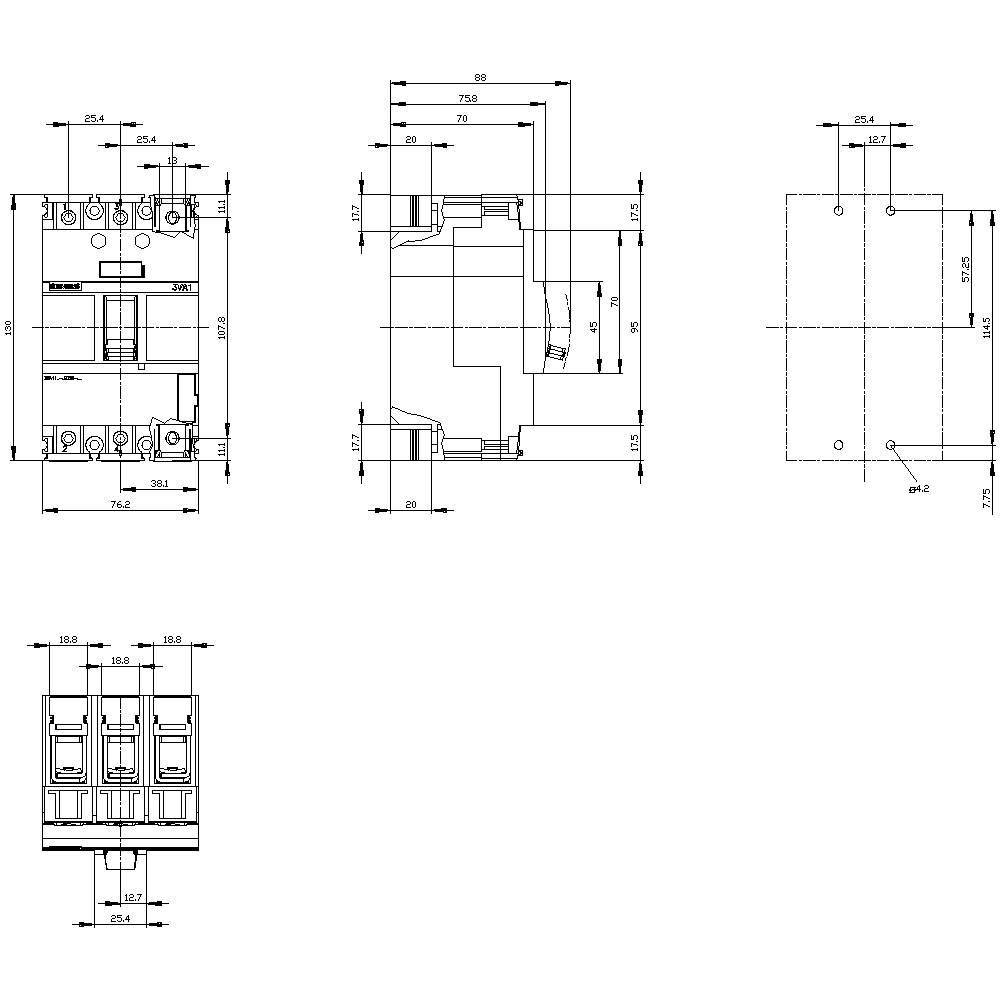

Technische tekening van een elektrische schakelaar. Toont voor-, zij- en aanzicht met afmetingen in millimeters. Voornaamste kenmerk: positie van schakelaardelen.

1/2

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

160 A

Aansluiting

Klem

Type

3VA1116-5ED36-0AA0

Instelbereik stroomsterkte (min.)

160 A

Datasheet (PDF)

Leverbaar vr. 16 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 495,04 / Stuk)

€ 519,83

-5 %

€ 495,04

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Uitvoering: Installatiebescherming
Vermogensverlies: 12.67 W
Gewicht: 1.061 kg
Mechanische levensduur: 20.000
Elektrische levensduur: 8000
Isolatiespanning: 800 V
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3VA1116-5ED36-0AA0

Instelbereik stroomsterkte (min.): 160 A

Instelbereik stroomsterkte (max.): 160 A

Instelbereik (stroomsterkte): 160 - 160 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Geschikt voor serie: Siemens serie 3VA

Geschikt voor merk: Siemens

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: M

Uitvoering overstroombeveiliging: TM210

Aansluiting: Klem

: IP40

Diepte: 70 mm

Breedte: 76.2 mm

Hoogte: 130 mm

Afm.: (b x h x d) 76.2 x 130 x 70 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 0

: 0

: 160 A

: 3

: 0

: 38 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: 55 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Soortnaam

Verpakkingswijze

Siemens 3RA6890-0BA Adapter voor vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 25 A (max) Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 26 x 23 mm Piece

Artikelnummer:1737263

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

25 A

Adapter voor vermogensschakelaar

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 66,11^*

Siemens 3VA1010-2ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm Single

Artikelnummer:1753036

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

100 A

Vermogensschakelaar

Single

Stuk(s)

Min.: 1

Meervoud: 1

€ 263,64^*

Siemens 3VA1010-2ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm Piece

Artikelnummer:1753052

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

100 A

Vermogensschakelaar

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 293,39^*

Siemens 3VA1010-2ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm Piece

Artikelnummer:1753067

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

100 A

Vermogensschakelaar

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 329,75^*

Siemens 3VA1010-2ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm Piece

Artikelnummer:1753080

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

100 A

Vermogensschakelaar

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 367,77^*

Siemens 3VA1010-3ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm Piece

Artikelnummer:1753081

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

100 A

Vermogensschakelaar

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 271,90^*

Siemens 3VA1010-3ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737507

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

100 A

Vermogensschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 296,69^*

Siemens 3VA1010-3ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737605

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

100 A

Vermogensschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 342,98^*

Siemens 3VA1010-3ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm Piece

Artikelnummer:1737861

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

100 A

Vermogensschakelaar

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 367,77^*

Siemens 3VA1010-4ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737862

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

100 A

Vermogensschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 285,12^*

Documenten en downloads

Datablad

Datablad 1729375 Siemens 3VA1116-5ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 160 - 160 A Schakelspanning (max.

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1729375 Siemens 3VA1116-5ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 160 - 160 A Schakelspanning (max.

Omschrijving

Vermogensschakelaar 3VA1 IEC frame 160 schakelvermogensklasse M Icu = 55 kA @ 415 V 3-polig, installatiebeveiliging TM210, FTFM, In = 160A overbelastingsbeveiliging Ir = 160A vast ingesteld kortsluitbeveiliging Ii = 10 x In klemaansluiting. Compacte vermogensschakelaar 3VA1 voor starterbeveiliging. De compacte vermogensschakelaars 3VA van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie-, starter- en motorbescherming door veilige uitschakeling in geval van overbelasting en kortsluiting. De compacte vermogensschakelaars 3VA stellen de norm op het gebied van flexibiliteit en modulaire accessoires. Uniforme accessoire voor meerdere groottes in alle series van de compacte vermogensschakelaars 3VA1 en 3VA2. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor startbeveiliging om elektromotoren te beschermen tegen kortsluiting. 3) Beschikbaar als 3-polige uitvoering. 4) Afhankelijk van de maat: nominale bedrijfsstroom van 32 A - 200 A. 5) Schakelvermogen van 55 kA - 70 kA bij 415 V. 6) Montage mogelijk voor vaste inbouw en met insteektechniek. 7) De serie beschikt over een thermomagnetische beveiligingsunit. 8) Modulaire en eenvoudig te monteren interne accessoires met vele functies. 9) Doorlopend accessoireplatform via alle compacte vermogensschakelaars 3VA.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
