Name: Siemens 3RW5534-6HA16 3RW55346HA16 Softstarter Motorvermogen bij 400 V 55 kW Motorvermogen bij 230 V 30 kW 200 V, 690 V
Brand: Siemens
SKU: 2864654
Availability: BackOrder

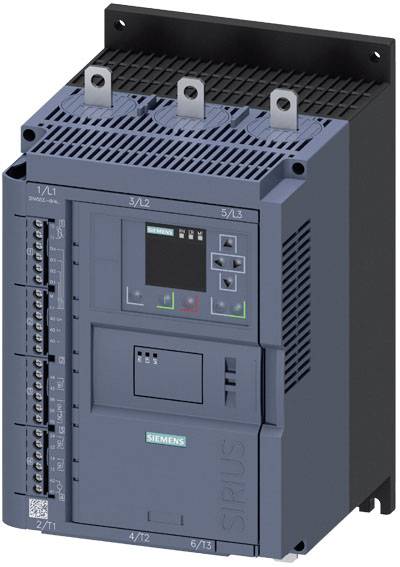

Een Siemens schakelkast met verschillende aansluitingen en een digitaal display. Gebruikt voor het besturen van industriële machines.

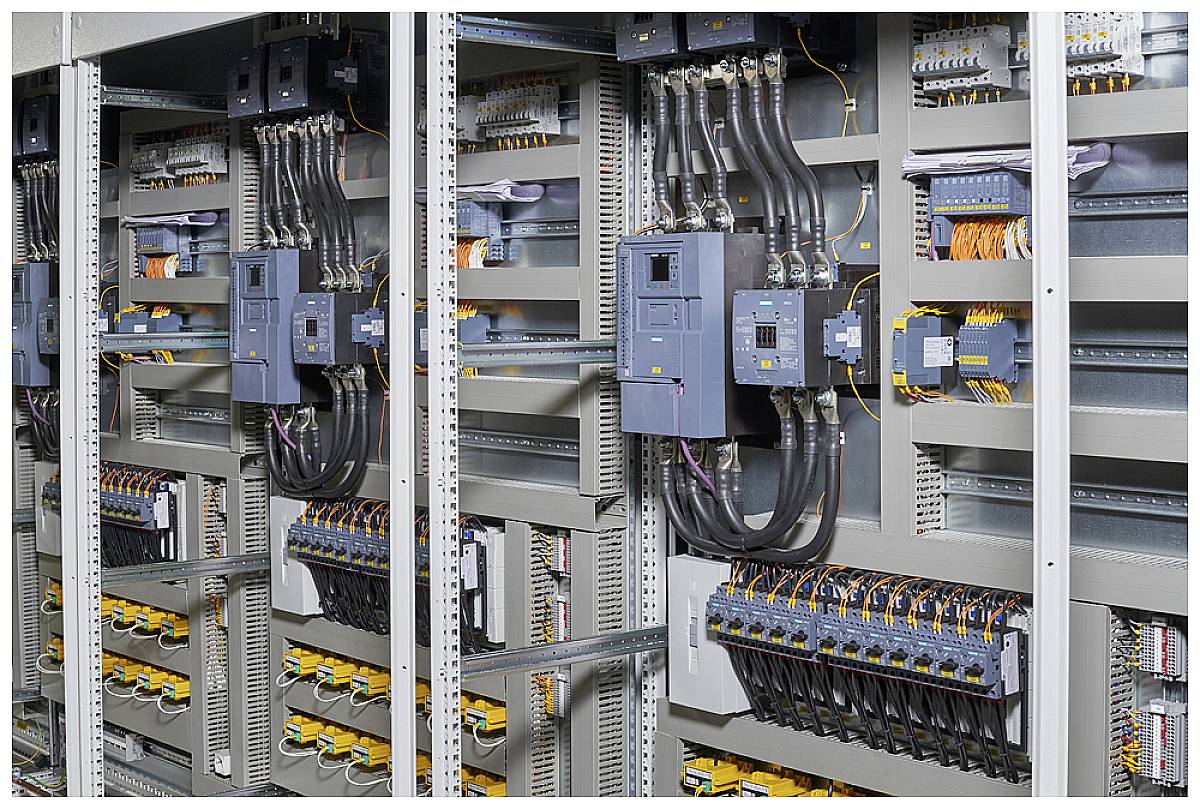

Een schakelkast met meerdere elektrische componenten en kabels. Toont de interne indeling van vermogen- en besturingselementen.

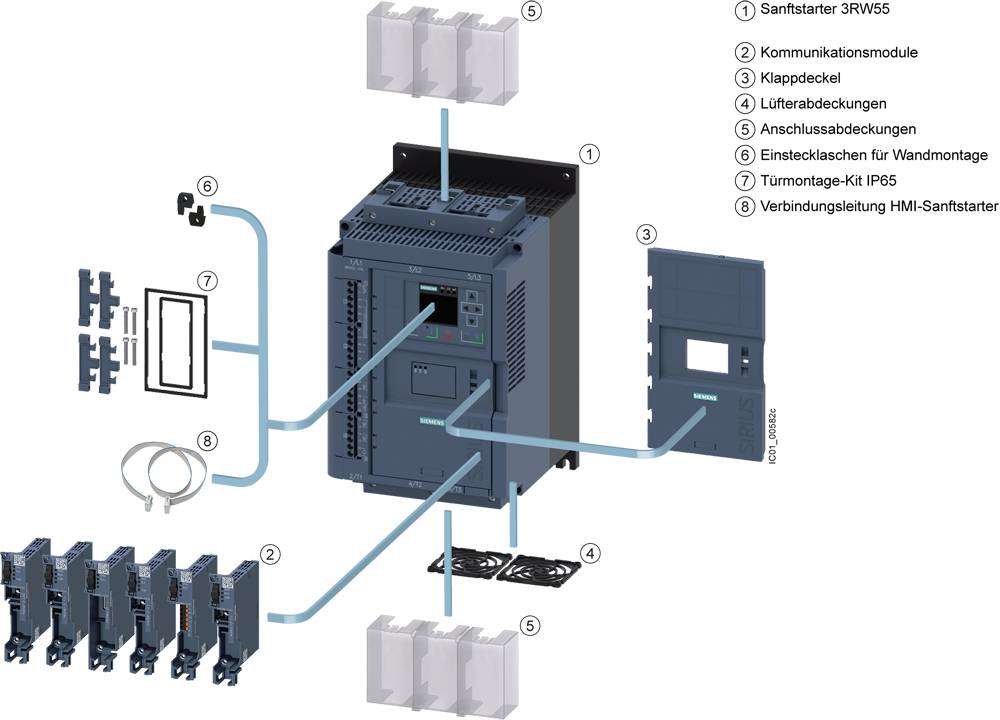

De afbeelding toont een bedradingsschema van een softstarter 3RW55 met genummerde componenten: communicatie, afdekplaten, montagesets en verbindingskabels.

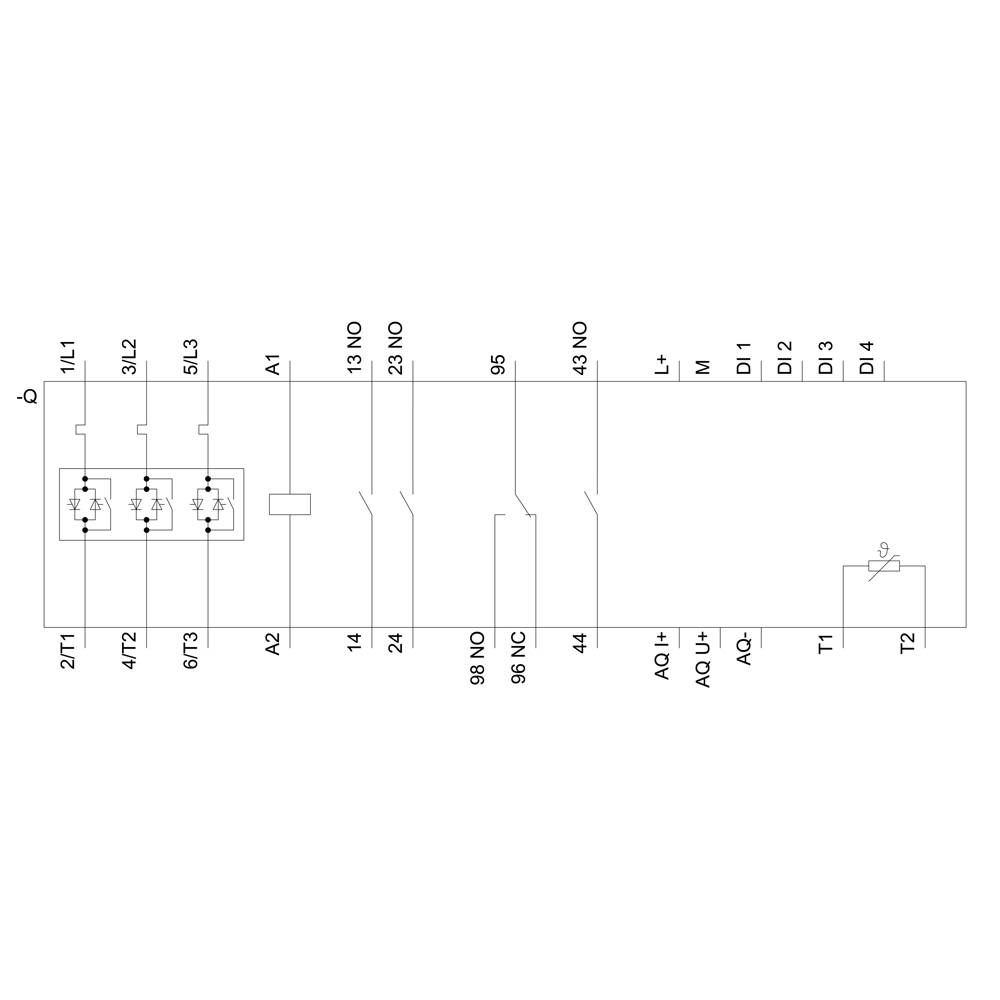

Schakelschema van een elektrische besturing: Toont relais, schakelaars en aansluitingen. Verbindingen verduidelijken de stroomstroom tussen componenten.

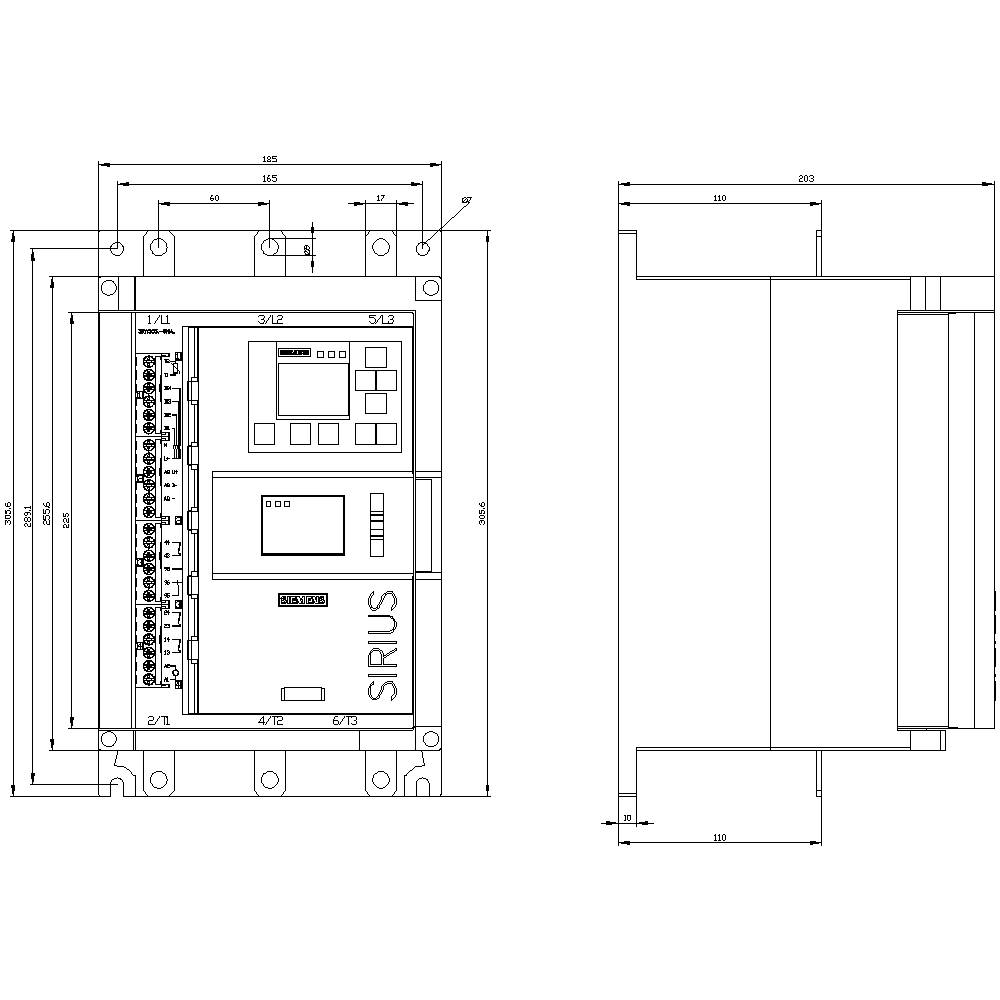

Technische tekening van een schakeltoestel met afmetingen; toont binnenaanzicht met elektrische componenten en buitenaanzicht van de behuizing.

1/5

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 16 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Set(s)

Totaal (€ 3.346,28 / Stuk)

€ 3.346,28

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

SIRIUS softstarter 200-690 V 113 A, AC 110-250 V schroefklemmen

Nominale spanning: 200 V, 690 V
Nominale stroom: 113 A
Motorvermogen bij 230 V: 30 kW

Technische specificaties

Bedrijfsfrequentie: 50/60 Hz
Bevestigingswijze: schroefbevestiging
Bestand tegen spanningspieken tot 8 kV
Beschermingsklasse: IP20
Isolatiespanning: 690 V
Aantal digitale ingangen: 4
Uitvoering van de motorbeveiliging: Elektronisch, activering bij thermische overbelasting van de motor
Uitvoering van de digitale uitgangen: 3 maakcontacten (NO) / 1 wisselcontact (CO)

Motorspanning: 200-690 V

Soortnaam: Softstarter

Voedingsstroom: 113 A

Motorvermogen bij 230 V: 30 kW

Motorvermogen bij 400 V: 55 kW

Nominale spanning: 200 V
690 V

Werkfasen: 3

Fabrikantnr.: 3RW55346HA16

Nominale stroom: 113 A

Nominale stroom (afgerond): 113 A

Type: 3RW5534-6HA16

Uitlooptijd: 360 s

Afm.: (b x h x d) 185 x 306 x 203 mm

Aansluiting: Railaansluiting

Breedte: 185 mm

Hoogte: 306 mm

Diepte: 203 mm

Max. temperatuur: +60 °C

Min. temperatuur: -25 °C

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Motorvermogen bij 400 V

Motorvermogen bij 230 V

Nominale spanning

Siemens 3RW3026-1BB14 3RW30261BB14 Softstarter Motorvermogen bij 400 V 11 kW Motorvermogen bij 230 V 5.5 kW 200 V, 480 V Nominale stroom 25 A

Artikelnummer:2864143

Leverbaar vr. 9 okt.

2 Set(s)

Verzending door Conrad Electronic

25 A

11 kW

5.5 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 318,18^*

Siemens 3RW4028-1BB14 3RW40281BB14 Softstarter Motorvermogen bij 400 V 18.5 kW Motorvermogen bij 230 V 11 kW 200 V, 480 V Nominale stroom 38 A

Artikelnummer:2864144

Leverbaar vr. 9 okt.

2 Set(s)

Verzending door Conrad Electronic

38 A

18.5 kW

11 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 632,23^*

Siemens 3RW5055-2AB04 3RW50552AB04 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864145

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.866,94^*

Siemens 3RW5055-2AB05 3RW50552AB05 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864146

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.061,98^*

Siemens 3RW5055-2AB14 3RW50552AB14 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864147

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.866,94^*

Siemens 3RW5055-2AB15 3RW50552AB15 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864148

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.061,98^*

Siemens 3RW5055-2TB04 3RW50552TB04 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864149

Leverbaar ma. 4 jan 2027

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.866,94^*

Siemens 3RW5055-2TB05 3RW50552TB05 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864150

Leverbaar ma. 4 jan 2027

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.061,98^*

Siemens 3RW5055-2TB14 3RW50552TB14 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864151

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.866,94^*

Siemens 3RW5055-2TB15 3RW50552TB15 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864152

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.061,98^*

Documenten en downloads

Datablad

Datablad 2864654 Siemens 3RW5534-6HA16 3RW55346HA16 Softstarter Motorvermogen bij 400 V 55 kW Motorvermogen bij 230 V 30 kW 200 V, 690 V

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2864654 Siemens 3RW5534-6HA16 3RW55346HA16 Softstarter Motorvermogen bij 400 V 55 kW Motorvermogen bij 230 V 30 kW 200 V, 690 V

Omschrijving

SIRIUS softstarter 200-690 V 113 A, AC 110-250 V schroefklemmen softstarter SIRIUS 3RW55 High Performance voor veeleisende toepassingen voor zachte aan- en uitloop van draaistroomsynchrone motoren.
Traploos starten, verminderen van stroompieken, voorkomen van schommelingen in de netspanning tijdens het opstarten, ontlasten van het stroomnet, verminderen van de mechanische belasting in de aandrijving, aanzienlijke ruimte- en bedradingsbesparing ten opzichte van ster-driehoek-starters en frequentieomvormers, onderhoudsvrij schakelen en zeer eenvoudig gebruik. De geïntegreerde bypass maakt de zeer compacte constructie mogelijk, bespaart energie en zorgt voor een lagere verwarming in de schakelkast. Intelligente bewakingsfuncties beschermen de softstarter tegen oververhitting en de motor tegen overbelasting. Bovendien kunt u de stroom tijdens het opstijgen tot een instelbare maximale waarde beperken. Dankzij 3-fasige besturing bijzonder geschikt voor grote motorprestaties en wortel-3-schakelingen. De innovatieve koppelregeling zorgt voor een optimale motorstart. Eenvoudige en snelle ingebruikname door autoparametrisering of toepassingsassistent. Vooruitziende onderhoudsplaningen door Condition monitoring. Afneembare HMI met kleurendisplay voor overzichtelijke meetwaarde- en diagnoseweergaven. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA).
De High Performance softstarter 3RW55 is beschikbaar voor netwerken tot 690 V in een vermogensbereik tot 560 kW met 24 V of 110-250 V stuurvoedingspanning en loopt continu met schroef- en veeraansluiting. Analoge uitgang en thermische motorbeveiliging zijn een vast onderdeel van de High Performance softstarter.
Optionele insteekbare communicatiemodules maken aansluiting via PROFINET, PROFIBUS en Modbus TCP mogelijk. De ingebouwde HMI-module kan ook in de schakelkastdeur worden gemonteerd.
De softstarters 3RW55 lossen de beproefde serie 3RW44 op.
Softstarter SIRIUS 3RW5 - zo flexibel als uw taak.

De teksten voor dit artikel zijn automatisch vertaald.
