Name: Siemens 3RW5224-3TC04 3RW52243TC04 Softstarter Motorvermogen bij 400 V 22 kW Motorvermogen bij 230 V 11 kW 200 V, 480 V
Brand: Siemens
SKU: 2864354
Availability: BackOrder

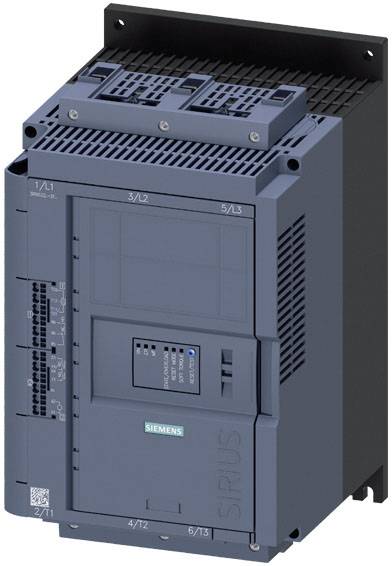

Een blauwe Siemens SIRIUS schakelkast voor de besturing van elektrische apparaten, toont aansluitingen en bedieningselementen aan de voorkant.

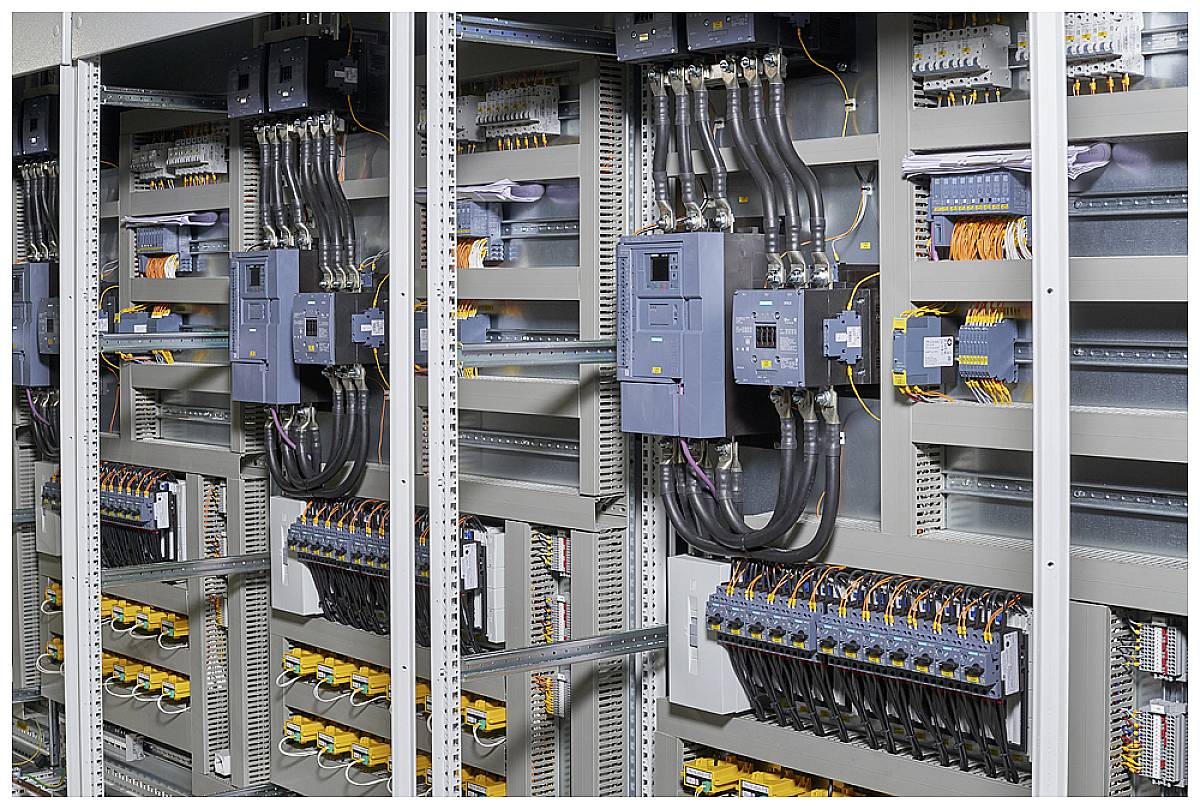

Elektrische schakelkast met meerdere schakelingen en kabels. Toont de complexe bedrading en besturing van elektrische systemen.

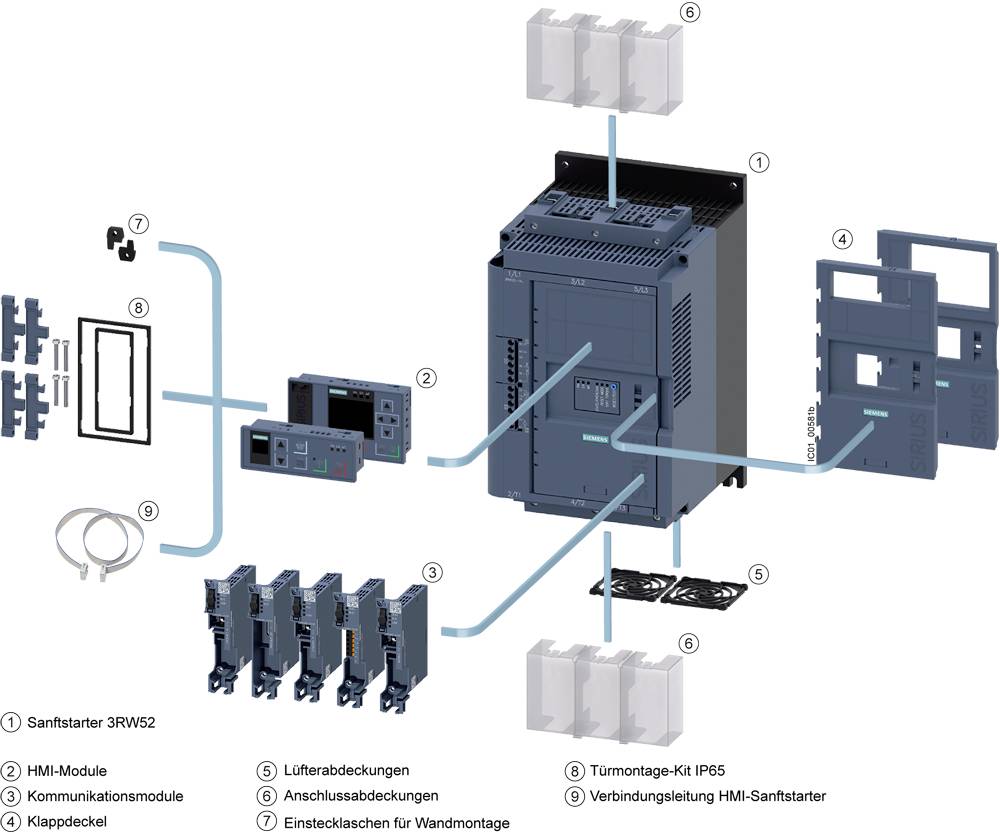

Ontploffingstekening van een elektrisch apparaat met gelabelde componenten: HMI-modules, communicatiemodules, klapdeksel, ventilatorafdekkingen, en andere. Duidelijk herkenbare assemblages en toebehoren.

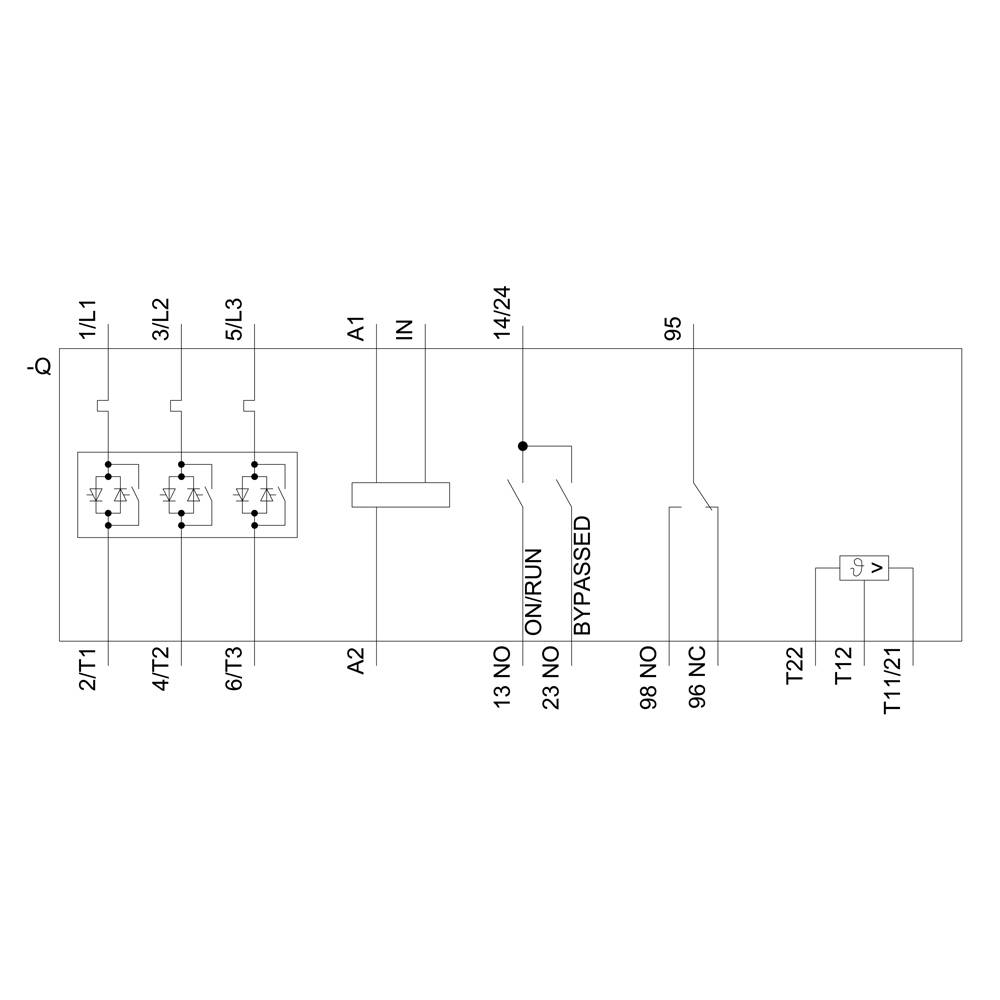

Schakelschema van een elektrisch installatiesysteem met meerdere contacten en leidingen. Belangrijkste aanduidingen: L1, L2, L3, NO, NC.

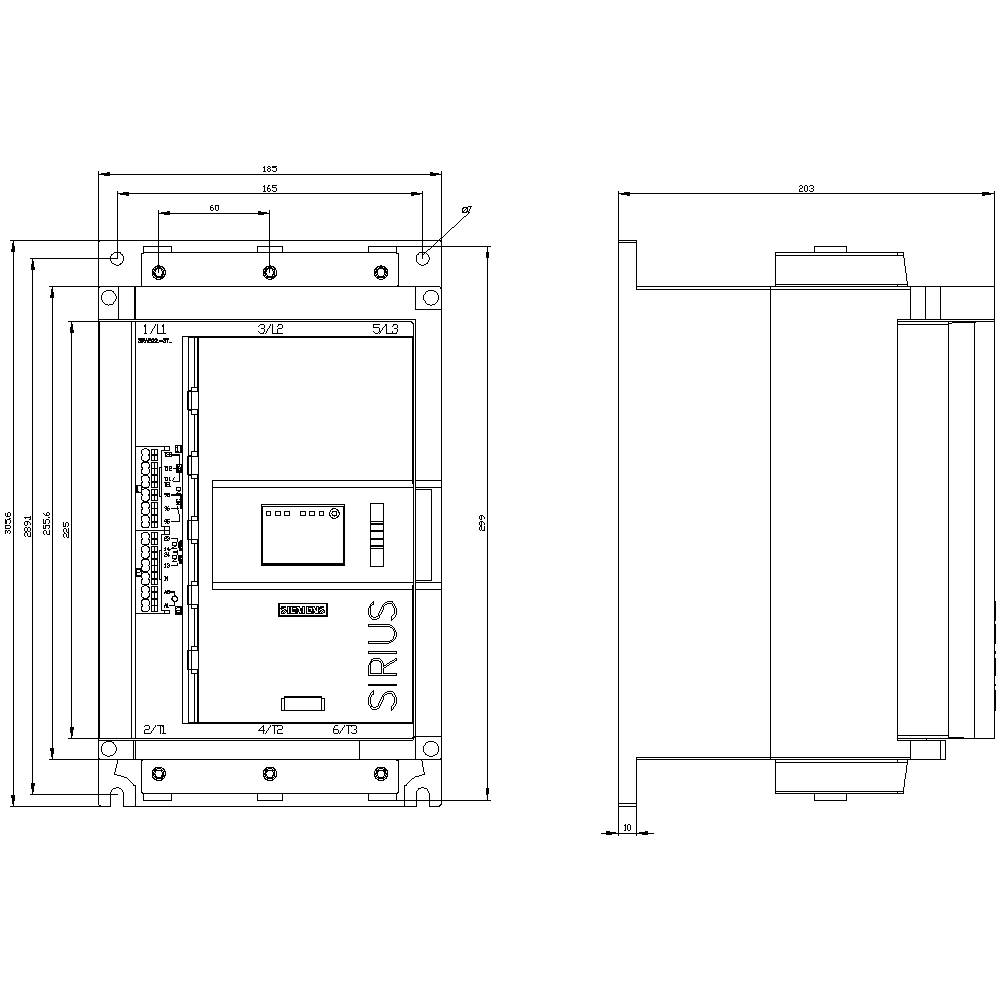

'Technische tekening van een apparaat genaamd SIRIUS met afmetingen, vooraanzicht en zijaanzicht, toont gedetailleerde maatvoering.'

1/5

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 20 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Set(s)

Totaal (€ 1.359,50 / Stuk)

€ 1.359,50

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

SIRIUS softstarter 200-480V 47A, AC/DC 24V veerklemmen thermistoringang

Nominale spanning: 200 V, 480 V
Nominale stroom: 47 A
Motorvermogen bij 230 V: 11 kW

Technische specificaties

Bedrijfsfrequentie: 50/60 Hz
Bevestigingswijze: schroefbevestiging
Bestand tegen spanningspieken tot 6 kV
Beschermingsklasse: IP20
Isolatiespanning: 600 V
Aantal digitale ingangen: 1
Uitvoering van de digitale uitgangen: 2 NO-contacten / 1 wisselcontact (CO)

Motorspanning: 200-480 V

Soortnaam: Softstarter

Voedingsstroom: 47 A

Motorvermogen bij 230 V: 11 kW

Motorvermogen bij 400 V: 22 kW

Nominale spanning: 200 V
480 V

Werkfasen: 3

Fabrikantnr.: 3RW52243TC04

Nominale stroom: 47 A

Nominale stroom (afgerond): 47 A

Type: 3RW5224-3TC04

Motorvermogen bij 230 V/400 V: 22 kW

Afm.: (b x h x d) 185 x 306 x 203 mm

Aansluiting: Trekveeraansluiting

Breedte: 185 mm

Hoogte: 306 mm

Diepte: 203 mm

Max. temperatuur: +60 °C

Min. temperatuur: -25 °C

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Motorvermogen bij 400 V

Motorvermogen bij 230 V

Nominale spanning

Siemens 3RW3026-1BB14 3RW30261BB14 Softstarter Motorvermogen bij 400 V 11 kW Motorvermogen bij 230 V 5.5 kW 200 V, 480 V Nominale stroom 25 A

Artikelnummer:2864143

Leverbaar vr. 9 okt.

2 Set(s)

Verzending door Conrad Electronic

25 A

11 kW

5.5 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 318,18^*

Siemens 3RW4028-1BB14 3RW40281BB14 Softstarter Motorvermogen bij 400 V 18.5 kW Motorvermogen bij 230 V 11 kW 200 V, 480 V Nominale stroom 38 A

Artikelnummer:2864144

Leverbaar vr. 9 okt.

2 Set(s)

Verzending door Conrad Electronic

38 A

18.5 kW

11 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 632,23^*

Siemens 3RW5055-2AB04 3RW50552AB04 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864145

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.866,94^*

Siemens 3RW5055-2AB05 3RW50552AB05 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864146

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.061,98^*

Siemens 3RW5055-2AB14 3RW50552AB14 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864147

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.866,94^*

Siemens 3RW5055-2AB15 3RW50552AB15 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864148

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.061,98^*

Siemens 3RW5055-2TB04 3RW50552TB04 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864149

Leverbaar ma. 4 jan 2027

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.866,94^*

Siemens 3RW5055-2TB05 3RW50552TB05 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864150

Leverbaar ma. 4 jan 2027

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.061,98^*

Siemens 3RW5055-2TB14 3RW50552TB14 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864151

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.866,94^*

Siemens 3RW5055-2TB15 3RW50552TB15 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864152

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.061,98^*

Documenten en downloads

Datablad

Datablad 2864354 Siemens 3RW5224-3TC04 3RW52243TC04 Softstarter Motorvermogen bij 400 V 22 kW Motorvermogen bij 230 V 11 kW 200 V, 480 V

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2864354 Siemens 3RW5224-3TC04 3RW52243TC04 Softstarter Motorvermogen bij 400 V 22 kW Motorvermogen bij 230 V 11 kW 200 V, 480 V

Omschrijving

SIRIUS softstarter 200-480 V 47 A, AC/DC 24 V veerklemmen Thermistoringang softstarter SIRIUS 3RW52 algemeen Performance voor eenvoudige toepassingen voor zachte aan- en uitloop van draaistroomsynchrone motoren.
Traploos starten, verminderen van stroompieken, voorkomen van schommelingen in de netspanning tijdens het opstarten, ontlasten van het stroomnet, verminderen van de mechanische belasting in de aandrijving, aanzienlijke ruimte- en bedradingsbesparing ten opzichte van ster-driehoek-starters en frequentieomvormers, onderhoudsvrij schakelen en zeer eenvoudig gebruik. De geïntegreerde bypass maakt de zeer compacte constructie mogelijk, bespaart energie en zorgt voor een lagere verwarming in de schakelkast. Intelligente bewakingsfuncties beschermen de softstarter tegen oververhitting en de motor tegen overbelasting. Bovendien kunt u de stroom tijdens het opstijgen tot een instelbare maximale waarde beperken. Dankzij 3-fasige besturing bijzonder geschikt voor grote motorprestaties en wortel-3-schakelingen. De innovatieve functie Soft-Torque zorgt voor een zachte motorstart. Met de geïntegreerde reset op afstand kunt u storingen snel en eenvoudig op afstand verhelpen. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA).
De General Performance softstarter 3RW52 is beschikbaar voor netwerken tot 600 V in een vermogensbereik tot 560 kW met 24 V of 110-250 V stuurvoedingspanning en loopt continu met schroef- en veeraansluiting. Voor analoge uitgang en thermische motorbeveiliging zijn verschillende apparaatvarianten beschikbaar.
Optionele insteekbare communicatiemodules maken aansluiting via PROFINET, PROFIBUS en Modbus TCP mogelijk. Voor de inbouw in het apparaat of de schakelkastdeur zijn verschillende HMI-modules beschikbaar.
Softstarter SIRIUS 3RW5 - zo flexibel als uw taak.
