Name: Siemens 3RW4047-1TB05 3RW40471TB05 Softstarter Motorvermogen bij 400 V 55 kW 600 V Nominale stroom 106 A
Brand: Siemens
SKU: 1747679
Availability: BackOrder

Een elektrische relais van dichtbij, een typisch onderdeel voor het besturen van elektrische schakelingen in industriële apparaten.

Een open schakelkast toont een geordende rangschikking van elektrische componenten en kabels voor de besturing van technische systemen.

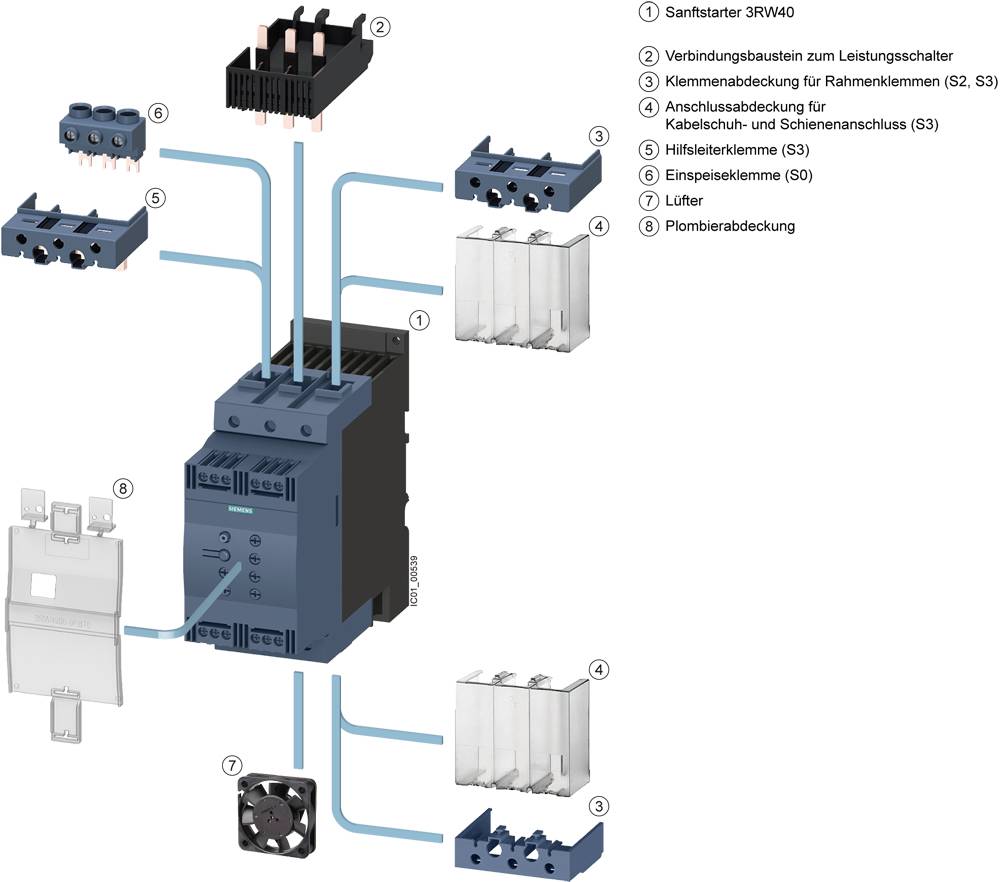

'Technical drawing of a 3RV40 soft starter with numbered components: connection components, terminal covers, fan, and sealing cover.'

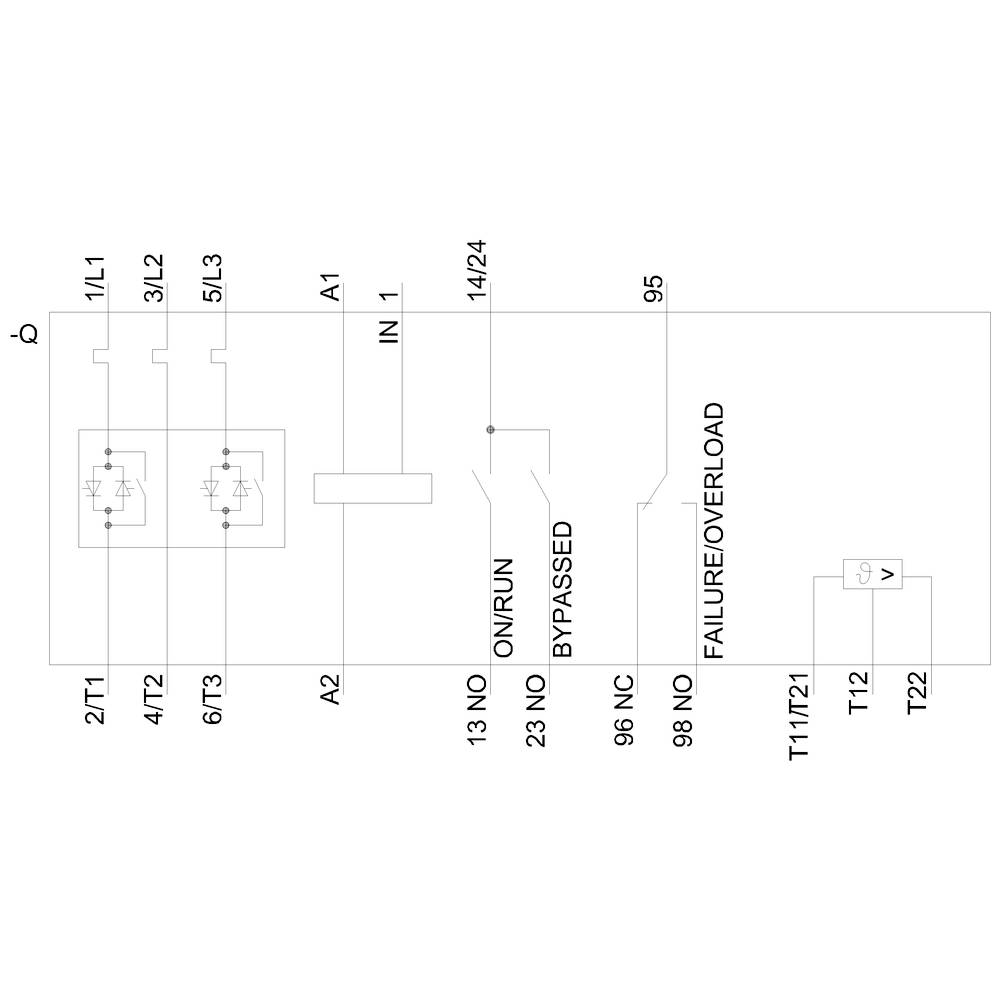

Principeschema van een elektrische stuurkring met twee schakelaars en een transformator die storing of overbelasting aangeeft.

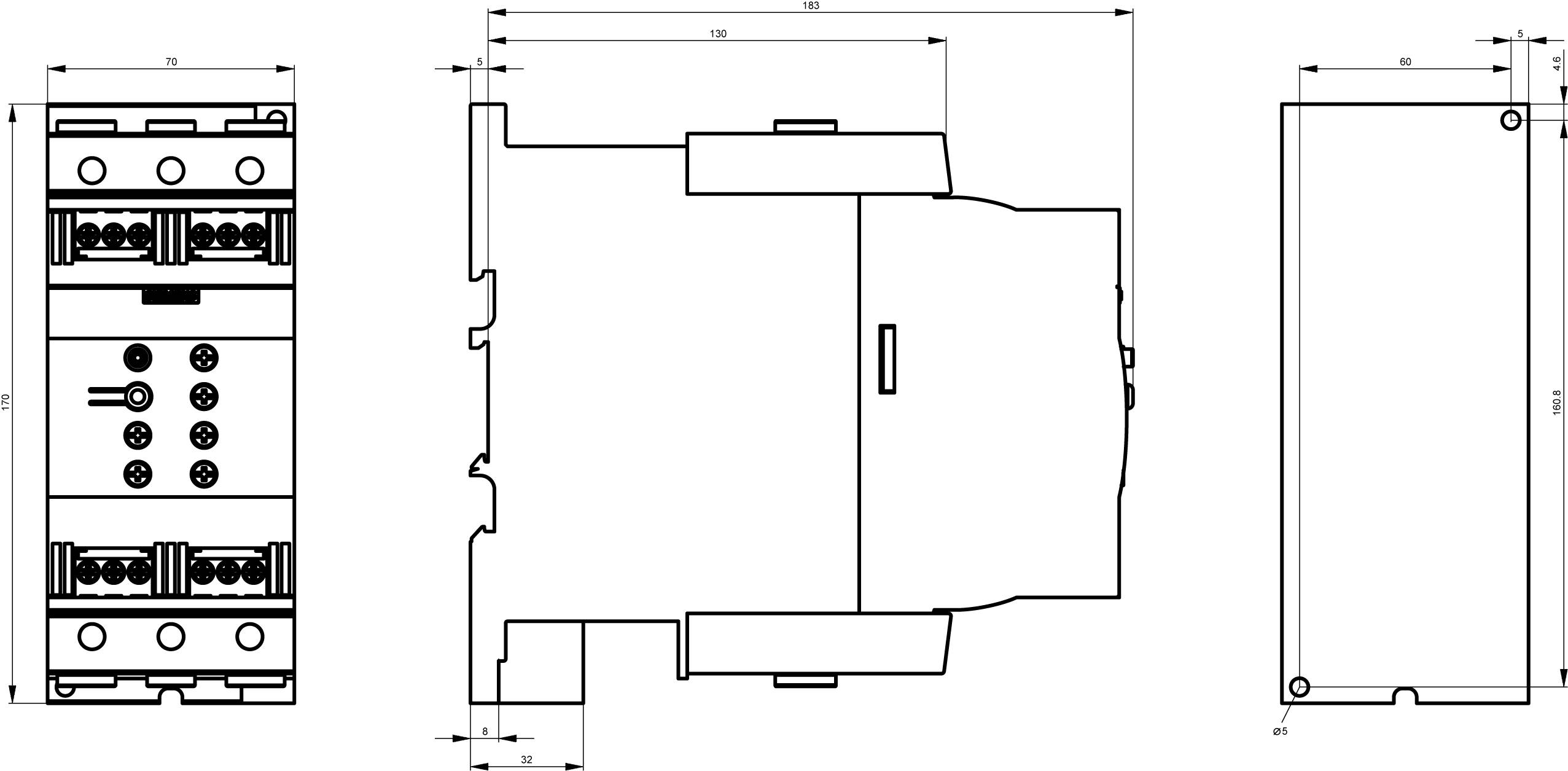

Technische tekening van een elektrisch apparaat met drie aanzichten: vooraanzicht toont aansluitingen, zij-aanzicht toont behuizingsafmetingen. Maten aangegeven in millimeters.

1/5

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 20 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 1.569,42 / Stuk)

€ 1.569,42

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Softstarter S3, 106A, 75 kW/500 V, 40 graden, AC400 600V, AC/DC24V

Nominale spanning: 600 V
Nominale stroom: 106 A

Technische specificaties

Beschermingsklasse: IP00
Bevestiging: schroef- en klikbevestiging
Aantal NO-contact: 2
Aantal wisselaar: 1
Model: S3
Bedrijfsfrequentie: 50/60 Hz
Isolatiespanning: 600 V

Soortnaam: Softstarter

Motorvermogen bij 400 V: 55 kW

Nominale spanning: 600 V

Uitvoering: Schroefaansluiting

Fabrikantnr.: 3RW40471TB05

Nominale stroom: 106 A

Nominale stroom (afgerond): 106 A

Type: 3RW4047-1TB05

Afm.: (b x h x d) 70 x 170 x 190 mm

Breedte: 70 mm

Hoogte: 170 mm

Diepte: 190 mm

Max. temperatuur: +60 °C

Min. temperatuur: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 106 A

: 55 kW

: 40 °C

: TRUE

: AC/DC

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Motorvermogen bij 400 V

Soortnaam

Motorvermogen bij 230 V/400 V

Nominale spanning

Siemens 3RW3013-1BB04 3RW30131BB04 Softstarter Motorvermogen bij 400 V 1.5 kW 480 V Nominale stroom 3.6 A

Artikelnummer:1704967

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

3.6 A

1.5 kW

Softstarter

1.5 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 177,68^*

Siemens 3RW3013-2BB04 3RW30132BB04 Softstarter Motorvermogen bij 400 V 1.5 kW 480 V Nominale stroom 3.6 A

Artikelnummer:1746684

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

3.6 A

1.5 kW

Softstarter

1.5 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 177,68^*

Siemens 3RW3013-2BB14 3RW30132BB14 Softstarter Motorvermogen bij 400 V 1.5 kW 480 V Nominale stroom 3.6 A

Artikelnummer:1746685

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

3.6 A

1.5 kW

Softstarter

1.5 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Siemens 3RW3014-1BB04 3RW30141BB04 Softstarter Motorvermogen bij 400 V 3 kW 480 V Nominale stroom 6.5 A

Artikelnummer:1699568

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

6.5 A

3 kW

Softstarter

3 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 198,34^*

Siemens 3RW3014-2BB04 3RW30142BB04 Softstarter Motorvermogen bij 400 V 3 kW 480 V Nominale stroom 6.5 A

Artikelnummer:1699569

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

6.5 A

3 kW

Softstarter

3 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 202,47^*

Siemens 3RW3014-2BB14 3RW30142BB14 Softstarter Motorvermogen bij 400 V 3 kW 480 V Nominale stroom 6.5 A

Artikelnummer:1746686

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

6.5 A

3 kW

Softstarter

3 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 202,47^*

Siemens 3RW3016-1BB04 3RW30161BB04 Softstarter Motorvermogen bij 400 V 4 kW 480 V Nominale stroom 9 A

Artikelnummer:1746687

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

9 A

4 kW

Softstarter

4 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 230,58^*

Siemens 3RW3016-2BB04 3RW30162BB04 Softstarter Motorvermogen bij 400 V 4 kW 480 V Nominale stroom 9 A

Artikelnummer:1744276

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

9 A

4 kW

Softstarter

4 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 219,01^*

Siemens 3RW3016-2BB14 3RW30162BB14 Softstarter Motorvermogen bij 400 V 4 kW 480 V Nominale stroom 9 A

Artikelnummer:1746688

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

9 A

4 kW

Softstarter

4 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 227,27^*

Siemens 3RW3017-1BB04 3RW30171BB04 Softstarter Motorvermogen bij 400 V 5.5 kW 480 V Nominale stroom 12.5 A

Artikelnummer:1746689

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

12.5 A

5.5 kW

Softstarter

5.5 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 243,80^*

Documenten en downloads

Datablad

Datablad 1747679 Siemens 3RW4047-1TB05 3RW40471TB05 Softstarter Motorvermogen bij 400 V 55 kW 600 V Nominale stroom 106 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1747679 Siemens 3RW4047-1TB05 3RW40471TB05 Softstarter Motorvermogen bij 400 V 55 kW 600 V Nominale stroom 106 A

Omschrijving

SIRIUS softstarter S3 106 A, 75 kW/500 V, 40 °C AC 400-600 V, AC/DC 24 V schroefklemmen Thermistormotorbeveiliging zachte starter SIRIUS 3RW40 voor standaardtoepassingen voor het zachte aan- en uitloop van synchrone draaistroommotoren.
Traploos starten, verminderen van stroompieken, voorkomen van schommelingen in de netspanning tijdens het opstarten, ontlasten van het voedingsnet, verminderen van de mechanische belasting in de aandrijving, aanzienlijke ruimte- en bedradingsbesparing ten opzichte van ster-driehoek-starters en frequentieomvormers, onderhoudsvrij schakelen en uiterst eenvoudig gebruik. De geïntegreerde bypass zorgt ervoor dat constructie uiterst compact is en zorgt voor minder warmte-opbouw in de schakelkast. Intelligente bewakingsfuncties beschermen de softstarter tegen oververhitting en de motor tegen overbelasting. Bovendien kunt u de stroom tijdens de acceleratie tot een instelbare maximale waarde beperken. Met de geïntegreerde reset op afstand kunt u storingen snel en eenvoudig op afstand verhelpen. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) ook voor explosiegevaarlijke toepassingen (ATEX of IEC Ex).
De softstarters 3RW zijn beschikbaar voor netwerken tot 690 V in een groot vermogensbereik met verschillende besturingsvoedingsspanningen en algemeen met schroef- en lasklemaansluiting. Bij 3RW30/40 zijn er extra varianten met 24V-stuurvoedingspanning. Enkele van de 3RW40 tot formaat S3 en alle 3RW44 bieden bovendien een thermische motorbeveiliging.
Met de optionele verbindingsmodule kunnen de softstarters op de vermogensschakelaars worden gemonteerd, zelfs voor de varianten met lasklemaansluiting. De optionele ventilator maakt een nog dichtere constructie in de schakelkast mogelijk.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
