Name: Siemens 3RH2131-1BM40 Hulpbeveiliging 3x NO Piece 1 stuk(s)
Brand: Siemens
SKU: 1736391
Availability: BackOrder

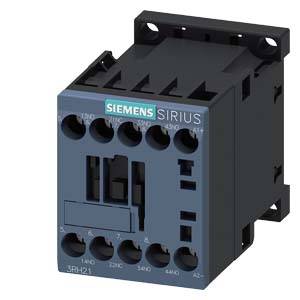

Siemens Sirius-relais; elektrische component met meerdere aansluitingen, gebruikt in schakelkasten voor aansturing en beveiliging van motoren.

Een geopende schakelkast toont meerdere rijen elektrische componenten en bekabeling die dienen voor besturing en distributie.

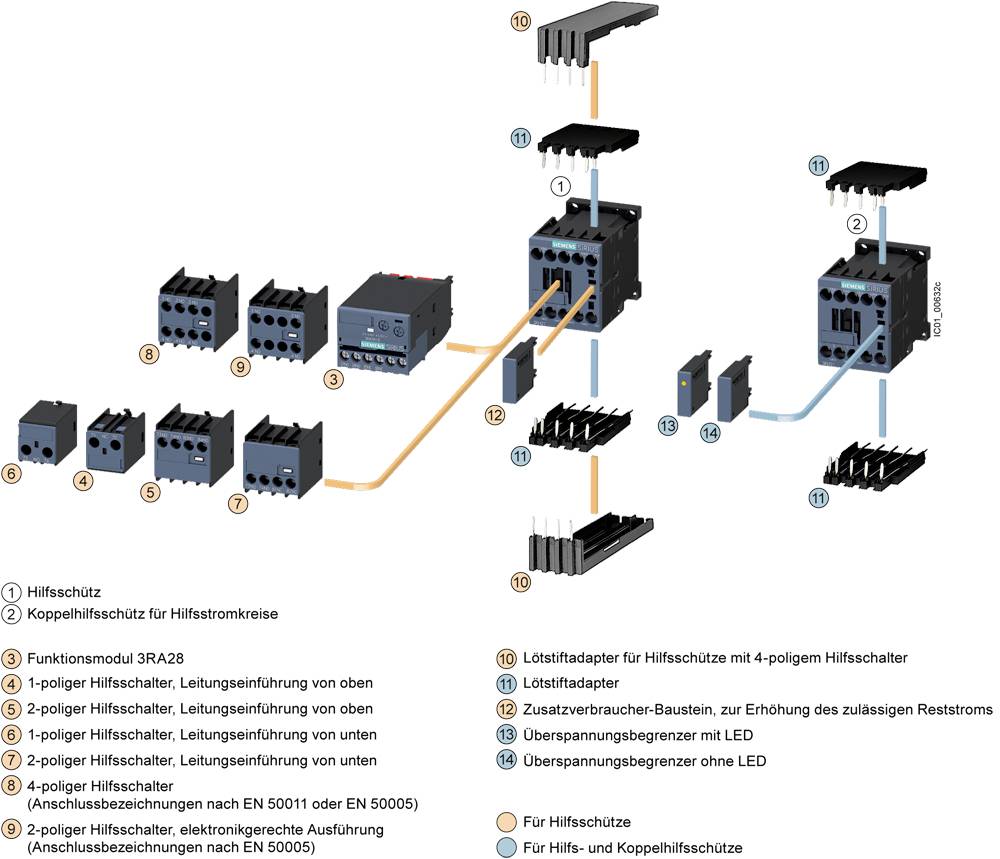

'Weergave van een schakelschema met hulp- en koppelhulpcontactoren, functies en adapteropties voor de uitbreiding van elektrische schakelingen.'

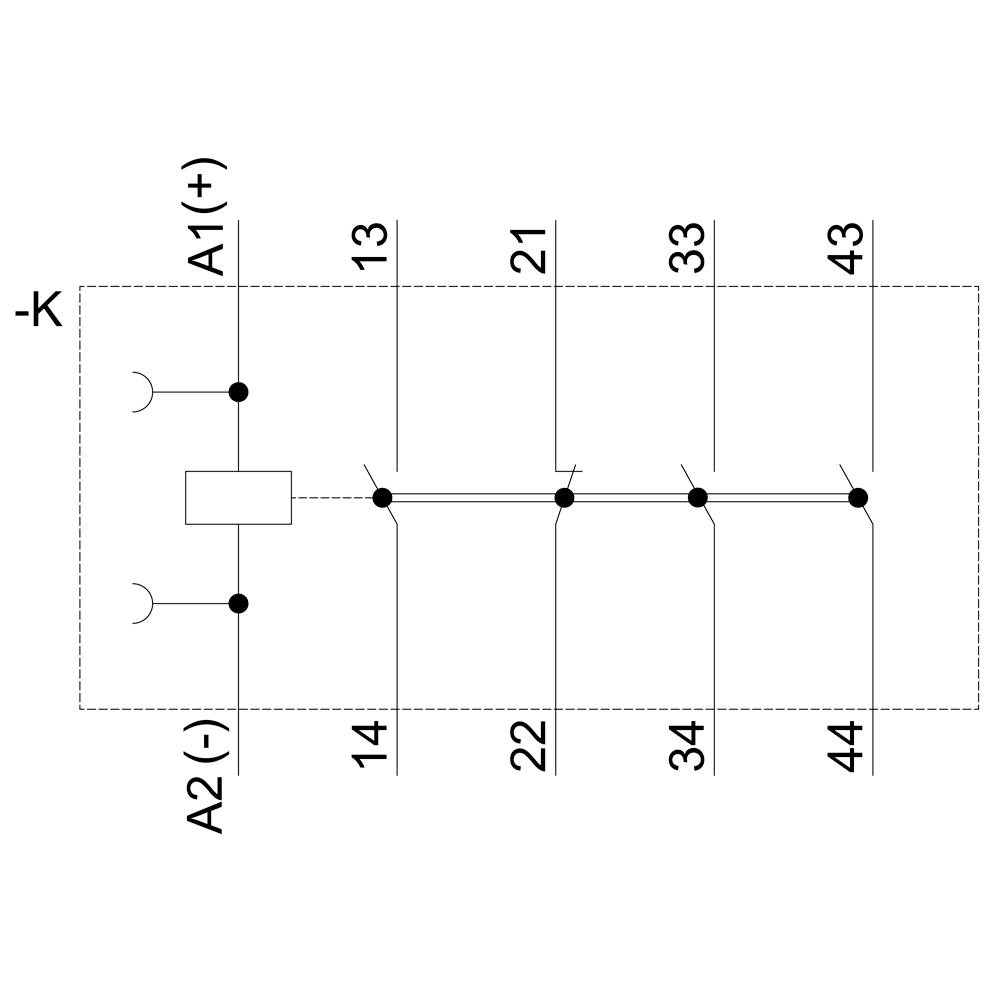

Schakelschema van een relais met spoel en meerdere schaakvlakken. Aansluitingen A1(+) en A2(-) verbinden de spoel. Contacten 13-14, 21-22, 33-34, 43-44.

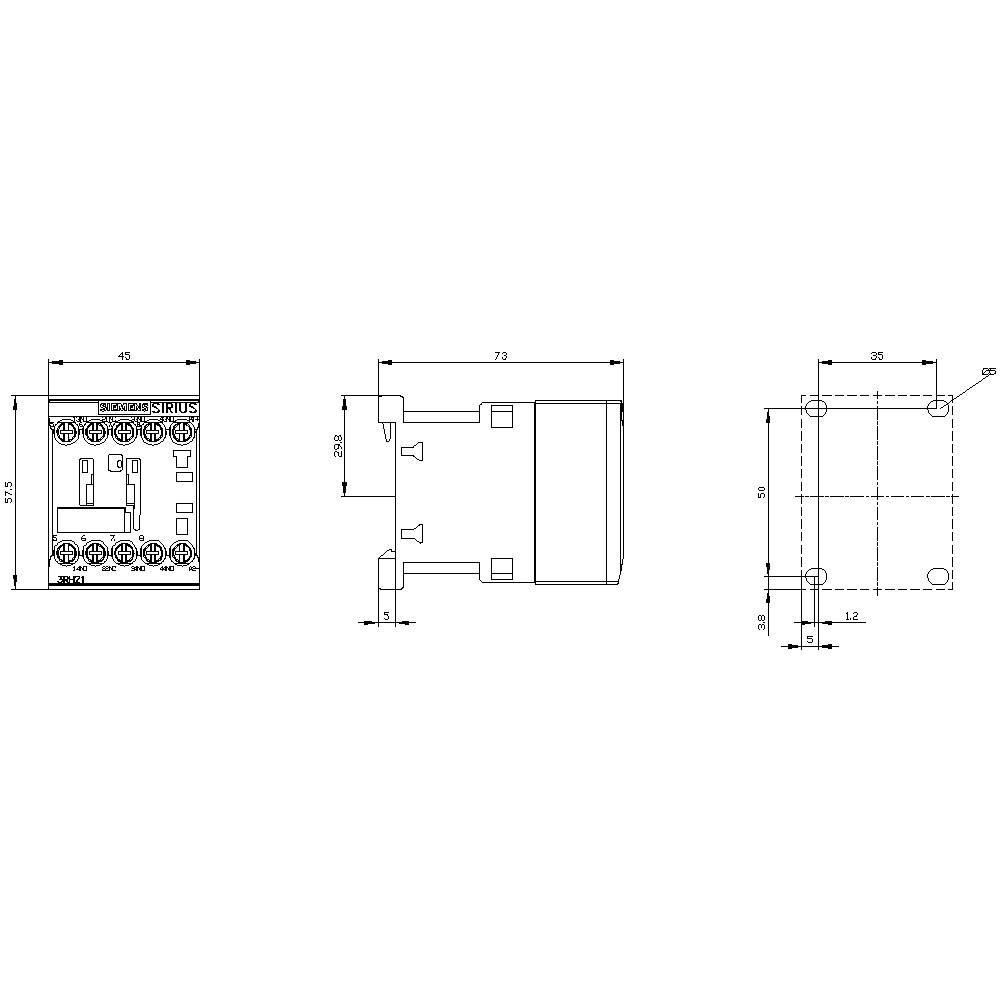

Technische tekening van een elektrisch onderdeel met precisieafmetingen, vooraanzicht, bovenaanzicht en zijaanzicht, met maateenheden.

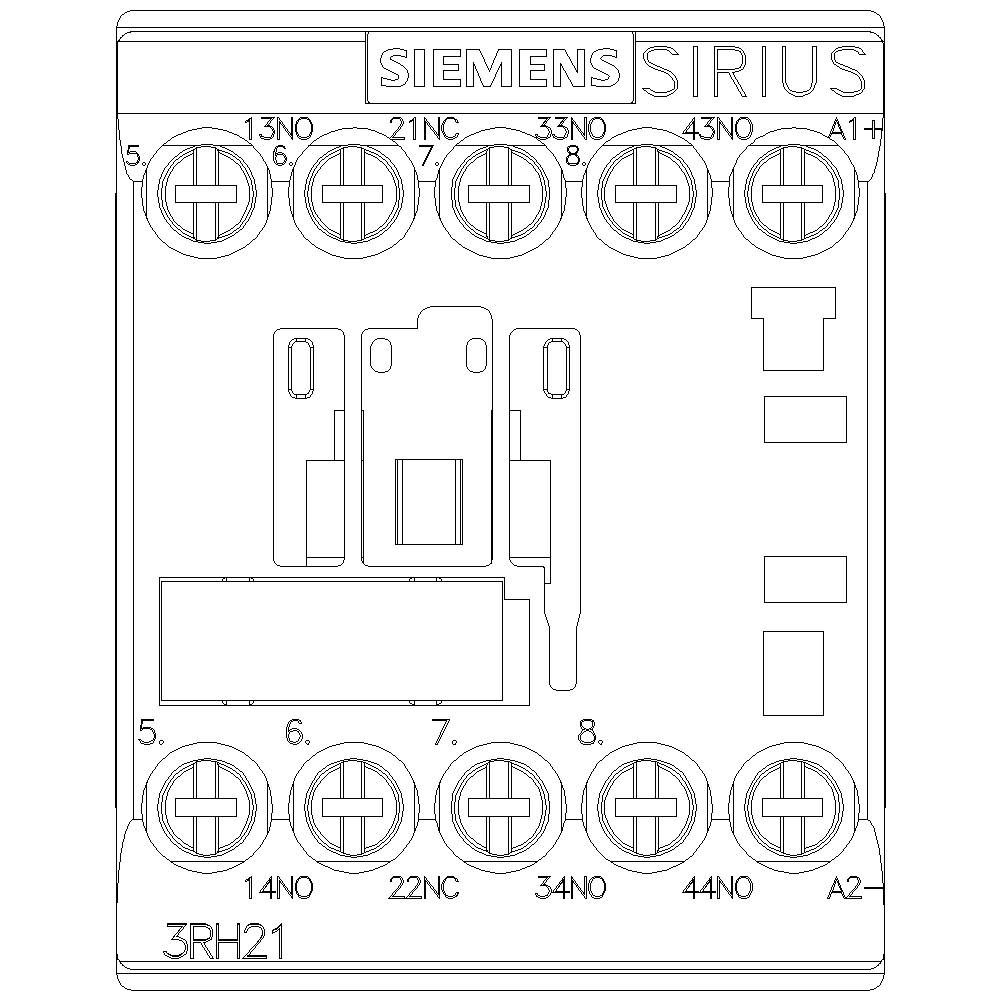

Een bedradingsschema van een Siemens SIRIUS relaismodule met genummerde aansluitklemmen en contactaanduidingen (13NO, 21NC, 33NO, 43NO, 14NO, 22NC, 34NO, A1+, A2).

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Aansluiting

Schroefklem

Verpakkingswijze

Piece

Type

3RH2131-1BM40

Datasheet (PDF)

Leverbaar vr. 16 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 33,88 / Stuk)

€ 33,88

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

U heeft al het beste aanbod voor uw hoeveelheid.

De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.

Juridisch probleem melden

Technische specificaties

Spanningstype: DC

: Piece

Soortnaam: Hulpbeveiliging

Type: 3RH2131-1BM40

Bouwgrootte: S00

Aantal polen: 4-polig

: 3x NO

Type hulpcontact: 1x NC
3x NO

Regelspanning (min.): 220 V/DC

Regelspanning (max.): 220 V/DC

Stuurspanningsbereik: 220 - 220 V/DC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroefklem

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 57.5 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 57.5 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 3

: 1

: 3 A

: 220-220 V

: FALSE

: Screw connection

: DC

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Soortnaam

Verpakkingswijze

Siemens 3RH1921-1CD01 Hulpschakelblok 1x NC Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1698904

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

Siemens 3RH1921-1DA11 Hulpschakelblok Direct schakelend Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1698905

Leverbaar vr. 9 okt.

13 Stuk(s)

Verzending door Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Siemens 3RH1921-1EA11 Hulpschakelblok Direct schakelend Opsteekbaar Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1698906

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,17^*

Siemens 3RH1921-1KA02 Hulpschakelblok Direct schakelend 2x NC Met hulpcontact Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Artikelnummer:1704506

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Hulpschakelblok

Single

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,17^*

Siemens 3RH1921-1XA22-0MA0 Hulpschakelblok Direct schakelend Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1744067

Leverbaar vr. 9 okt.

5 Stuk(s)

Verzending door Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

Siemens 3RH1921-2DA11 Hulpschakelblok Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1699096

Leverbaar vr. 9 okt.

1 Stuk(s)

Verzending door Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,17^*

Siemens 3RH1921-2DE11 Hulpschakelaar Met behuizing Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Artikelnummer:1744068

Leverbaar vr. 9 okt.

2 Stuk(s)

Verzending door Conrad Electronic

Hulpschakelaar

Single

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,23^*

Siemens 3RH1921-2EA20 Hulpschakelblok Direct schakelend 2x NO Opsteekbaar Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1704507

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,17^*

Siemens 3RH1921-2EE02 Hulpschakelaar 2x NC Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1744069

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

Hulpschakelaar

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Siemens 3RH1921-2JE11 Hulpschakelaar Direct schakelend Met hulpcontact Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Artikelnummer:1744075

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

Hulpschakelaar

Single

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Documenten en downloads

Datablad

Datablad 1736391 Siemens 3RH2131-1BM40 Hulpbeveiliging 3x NO Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1736391 Siemens 3RH2131-1BM40 Hulpbeveiliging 3x NO Piece 1 stuk(s)

Omschrijving

Hulpcontactor, 3 NO + 1 NC, DC 220V, formaat S00, schroefaansluiting. Hulpcontactor Sirius 3RH2 voor het schakelen van de stuursignalen in het stuurcircuit. De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
