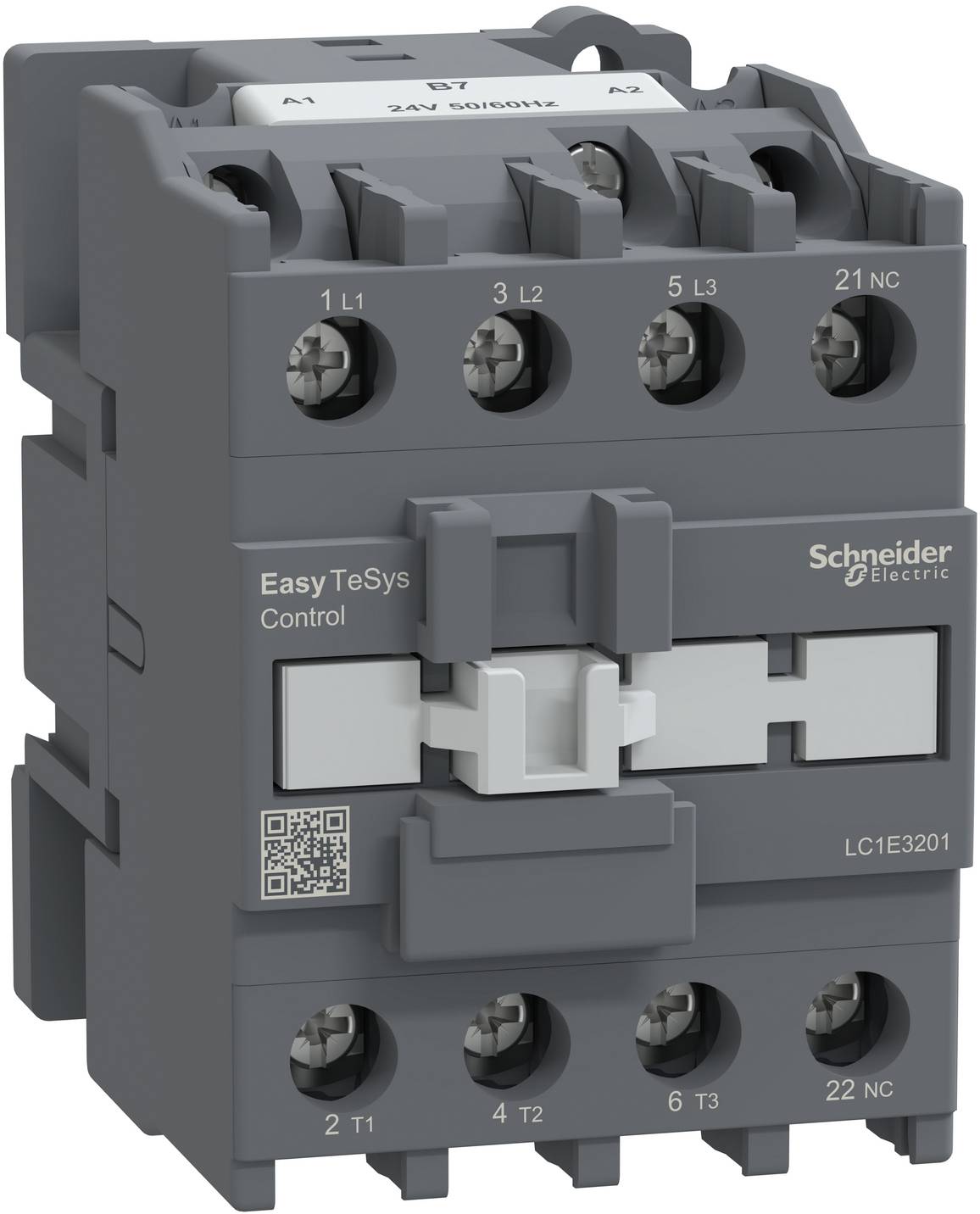

Schneider Electric LC1E3201B7 Vermogensbeveiliging 3x NO 15 kW Met hulpcontact 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Vermogensbeveiliging
Aantal polen
3-polig
Vermogen
15 kW
Aansluiting
Schroefklem
Type
LC1E3201B7
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 95,03 / Stuk)
€ 95,03
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Aansluitmethode hoofdcircuit: Schroefaansluiting
- Aantal hulpcontacten als maakcontact: 0
- Aantal hulpcontacten als verbreekcontact: 1
- Aantal NO-contacten als hoofdcontacten: 3
- Aantal NC-contacten als hoofdcontacten: 0
- Nominaal bedrijfsvermogen bij AC-3, 400 V: 15 kW
- Nominale bedrijfsstroom Ie bij AC-1, 400 V: 50 A
- Nominale bedrijfsstroom Ie bij AC-3, 400 V: 32 A
- Nominale stuurspanning AC 50 Hz: 24-24 V.
- Nominale stuurspanning AC 60 Hz: 24-24 V.
- Bedrijfsspanning AC 50 Hz: 690-690 V.
- Bedrijfsspanning AC 60 Hz: 690-690 V.
- Koppelbaar: nee
- Spanningstype voor bediening: AC
- Soortnaam
Vermogensbeveiliging
- Type
LC1E3201B7
- Aantal polen
3-polig
3x NO
- Type hulpcontact
1x NC
- Regelspanning (min.)
24 V/AC
- Regelspanning (max.)
24 V/AC
- Stuurspanningsbereik
24 - 24 V/AC
- Schakelspanning (max.)
690 V/AC
- Continu stroom (max.)
50 A
15 kW
- Bijzonderheden
Met hulpcontact
- Montagewijze
DIN-rail
- Aansluiting
Schroefklem
- Min. temperatuur
-5 °C
- Max. temperatuur
55 °C
- Breedte
56 mm
- Hoogte
84 mm
- Diepte
86 mm
- Afm.
(b x h x d) 56 x 84 x 86 mm
- Inhoud
1 stuk(s)
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3755001 Schneider Electric LC1E3201B7 Vermogensbeveiliging 3x NO 15 kW Met hulpcontact 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3755001 Schneider Electric LC1E3201B7 Vermogensbeveiliging 3x NO 15 kW Met hulpcontact 1 stuk(s)
Omschrijving
Easy TSYS Control Boogschutter 3-polig voor motortoepassingen tot 32 A 15 kW 440 V. IT biedt een 24V 50/60Hz AC-spoel, 1 NC ingebouwde hulpcontacten, vermogens- en besturingsaansluitingen door schroefklemmen. 56 mm breedte voor standaardbedrijfssnelheden tot 1800 cycli per uur. Het biedt standaard betrouwbaarheid en duurzaamheid met 1 MIO. Cycli van elektrische levensduur AC-3 en 8 MIO. Cycli van mechanische levensduur. Hij kan bij bedrijfstemperaturen van -5°C tot 55°C worden gebruikt en op DIN-rail worden gemonteerd, geen derating tot 3000 m hoogte. Multi-standaard gecertificeerd (IEC, CCC, EAC) en voldoet aan RoHS/REACH.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
