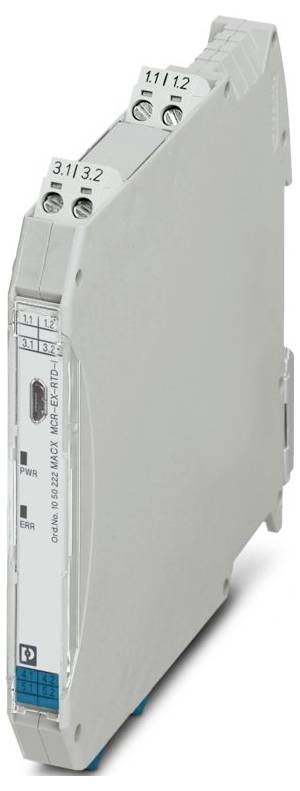

Phoenix Contact MACX MCR-EX-RTD-I Temperatuurmeetomvormer 1050222
EAN:
Fabrikantnummer:
Artikelnummer:
Type
MACX MCR-EX-RTD-I
Voedingsspanning
24 V/DC
Afm.
(l x b x h) 113.7 x 12.5 x 112.5 mm
Aansluiting
Schroefaansluiting
Fabrikantnr.
1050222
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 268,60 / Stuk)
€ 268,60
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Productfamilie: MACX Analog
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Aanhaalmoment: 0,5 Nm- 0,6 Nm
- Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 24- 14
- Breedte: 12,5 mm
- Hoogte: 112,5 mm
- Diepte: 113,7 mm
- Kleur: Grijs (RAL 7042)
- Materiaal behuizing: PA 6.6-FR
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -40 °C- 49 ℃
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: ≤ 2000 m (de technische gegevens hebben betrekking op hoogteposities ≤ 2000 m boven NN. Voor hoogteposities >2000 m boven NN, zie gegevensblad.)
- Normen/bepalingen: En 61000-4-6
- Opmerking: Er kunnen kleine afwijkingen optreden tijdens de storingsbeïnvloeding.
- Montagemethode: Montagemethode
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Isoleerlengte: 7 mm
- ATEX: ATEX
- IECEX: IECEX
- Etikettering: Zin2Ex ec ic [ia GA] IIC T4 GC
- UL, USA/Canada: UL, USA/Canada
- Vermogensverlies: ≤ 0,76 W.
- Voedingsspanningsbereik: 19,2 V DC ... 30 V/DC:
- CE: CE
- Certificaat: BY/112 02.01 TP012 103.01 00082
- Signaal: Signaal
- Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
- Straling van de horsmakreel: Straling van de horsmakreel
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Snelle transiënten (burst): Snelle transiënten (burst)
- Geleide beïnvloeding: Geleide beïnvloeding
- Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
- INMETRO: INMETRO
- Immuniteit EN 61000-6-2
- Statusweergave: LED groen (voedingsspanning);LED rood, knipperend 2,8 Hz (lijn-, sensorfout bij in- of uitgang, ERR);LED rood, knipperend 1,4 Hz (simulatiemodus, ERR);LED rood, permanent aan (modulefout, (ERR)
- Aanwijzing: Geleide storingen
- Galvanische scheiding tussen ingang en uitgang: Ja
- Toepassing: Temperatuur
- Voeding: Voeding
- Aantal kanalen: 1
- Beperking van het gebruik: Beperking van het gebruik
- EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
- Isolatie: veilige scheiding
- Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
- Scheepsbouwgegevens: Scheepsbouwgegevens
- Temperatuur: B
- Humidity: B
- Trilling: A
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Nominale isolatiespanning: 60 Veff (IEC/en 60079-11)
- Testspanning: 1,75 kV
- Max. Uitgangsspanning Uo: 6 V.
- Max. Uitgangsstroom IO: 16,6 mA (RTD in 4-draads techniek);13 mA (RTD in 3-draads techniek);7,1 mA (RTD in 2-draads techniek);16,6 mA (2x RTD in 2-draads techniek);13 mA (potentiometer)
- Max. Uitgangsvermogen Po: 25,2 mW (lineair)
- Veiligheidstechnische maximale spanning om: 60 V AC/DC
- Belasting/belasting van het vermogen: ≤ 600 Ω
- Functionaliteit: Functionaliteit
- Aantal uitgangen: 1
- Nominale voedingsspanning: 24 V DC - 20 % ... +25 %
- Galvanische scheiding: Galvanische scheiding
- Temperatuurcoëfficiënt typisch: 0,01 %/K.
- Opgenomen vermogen: ≤ 1 W
- Stroom uitgangsignaal: 0 mA - 20 mA;4 mA ... 20 mA (SIL)
- Uitgangssignaal stroom maximaal: ≥ 21 mA
- Typische afwijking van de eindwaarde van het meetbereik: 1 %
- Diepte NS 35/7,5: 114,5 mm (opgedrukt op draagrail NS 35/7,5 conform en 60715)
- Configuratie: Software
- Beschrijving van de ingang: Intrinsiek veilig
- Aantal ingangen: 1
- Ex-installatie (EPL): GC;Div. 2
- EAC ex: EAC ex
- Galvanische scheiding ingang/uitgang IEC/en 60079-11: Galvanische scheiding ingang/uitgang IEC/en 60079-11
- Ex i-stroomkringen (EPL): GA;DA;Ma;div. 1
- Max. Interne capaciteit Ci: 44 NF
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- Galvanische scheiding ingang/uitgang/voeding IEC/en 61010-1: Galvanische scheiding ingang/uitgang/voeding IEC/en 61010-1
- Max. Toegestane totale lijnweerstand: 50 Ω (per kabel)
- Meten: Meten
- Galvanische scheiding ingang/voeding IEC/en 60079-11: Galvanische scheiding ingang/voeding IEC/en 60079-11
- Bruikbare sensortypes (RTD): PT-, Ni-, Cu-sensoren: 2-, 3-, 4-draads
- Weerstandsbereik lineair: 0 Ω ... 50 kΩ
- Sensorvoeding stroom: 10 µA ... 210 µA (tot 2x 210 µA bij 3-draads)
- IIB/IIIC (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 460 mH / 1000 µF
- IIC (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 100 mH / 40 µF
- IIC (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 100 mH / 555 NF
- Temperatuurbereik: -200 °C ... 850 °C (bereik afhankelijk van het sensortype)
- Meetbereikbereik temperatuur: ≥ 50 K.
- Signaal: Stroomsterkte: Signaal: Stroomsterkte
- Reactie op de springtest (0-99%): ≤ 1,7 s
- Testbus: Testbus
- Diameter (max.): 2 mm
- Systematic capability: Systematische capability
- Overdrachtsfouten typisch: 0,1% (bijvoorbeeld bij PT 100, bereik 300 K, 4 ... 20 mA)
- Configureerbaar/programmeerbaar: Ja
- Uitgaande golfheid (stroom): < 15 µASS;< 10 µArms
- Gedrag bij sensorfout: Vrij definieerbaar
- Veiligheidstechnische gegevens: Klemmen: 4.1, 4.2, 5.1, 5.2: Veiligheidstechnische gegevens: Klemmen: 4.1, 4.2, 5.1, 5.2
- IIA/I (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 850 mH / 1000 µF
- IIB/IIA (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 100 mH / 950 NF
- IIIC/I (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 100 mH / 950 NF
- Hoogtebereik (≤ 2000 m): Hoogtebereik (≤ 2000 m)
- Hoogtebereik (≤ 3000 m): Hoogtebereik (≤ 3000 m)
- Hoogte bereik: > 4000 m ... 5000 m
- Hoogtebereik (≤ 4000 m): Hoogtebereik (≤ 4000 m)
- Hoogtebereik (≤ 5000 m): Hoogtebereik (≤ 5000 m)
- Weerstandsbereik potentiometer: 0 Ω ... 50 kΩ
- EAC ex: EAC ex
- Type
MACX MCR-EX-RTD-I
- Voedingsspanning
24 V/DC
- Afm.
(l x b x h) 113.7 x 12.5 x 112.5 mm
- Aansluiting
Schroefaansluiting
- Fabrikantnr.
1050222
- Breedte
12.5 mm
- Hoogte
112.5 mm
113.7 mm
- Gewicht
0.13 kg
- UKCA
Ja
- Soortnaam
Temperatuurmeetomvormer
Documenten en downloads
Datablad
Datablad 3562247 Phoenix Contact MACX MCR-EX-RTD-I Temperatuurmeetomvormer 1050222
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3562247 Phoenix Contact MACX MCR-EX-RTD-I Temperatuurmeetomvormer 1050222
Omschrijving
Ex i-temperatuurzender: Converteert signalen van in het ex-bereik geïnstalleerde weerstandsthermometers en verzendt een 0/4-20 mA signaal naar een belasting in het veilige bereik. Vrij te programmeren 3-weg scheiding, SIL, schroefaansluiting, standaardconfiguratie.
