Name: Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Temperatuurmeetomvormer 1145207
Brand: Phoenix Contact
SKU: 3564773
Availability: BackOrder

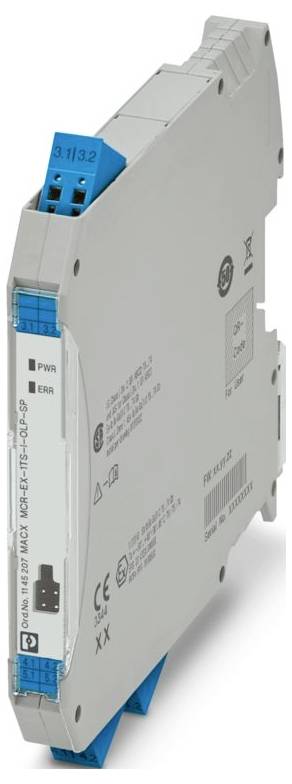

Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Temperatuurmeetomvormer 1145207-0

Afbeelding vergelijkbaar

Type

MACX MCR-EX-1TS-I-OLP-SP

Voedingsspanning

schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 30 V DC V/DC

Afm.

(l x b x h) 113.7 x 12.5 x 116 mm

Aansluiting

Push-in-aansluiting

Bedrijfstemperatuurbereik

-40 °C (min)

Datasheet (PDF)

Leverbaar di. 8 dec.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 288,43 / Stuk)

€ 288,43

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: Field Analog
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 12,5 mm
Hoogte: 116 mm
Diepte: 113,7 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
Omgevingstemperatuur (opslag/transport): -50 °C... 100 °C
Hoogte: ≤ 4000 m (boven NN)
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: II
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
Isoleerlengte: 8 mm
ATEX: ATEX
IECEX: IECEX
Overdrachtssnelheid: 1200 baud
Etikettering: IS for Class I, Div. 2, groepen A, B, C, D | T6...T4;AIS / Class I / Div. 1 / ABCD
Voedingsspanningsbereik: Lusvoeding, geen externe voeding nodig;11 V DC ... 30 V/DC:
CE: CE
Certificaat: IECEX EPS 20.0060X
Ingangsspanningsbereik: -20 mV ... 100 mV (minimale meetmarge: 5 mV)
Signaal: Signaal
Klimaatklasse: B2
CSA: CSA
Statusweergave: LED rood
Ondersteunde protocollen: HARD
Galvanische scheiding tussen ingang en uitgang: Ja
Voeding: Voeding
Aantal kanalen: 1
Inschakelvertraging: Inlooptijd 7 s (HARD); inlooptijd 7 s (meetwaarde)
Testspanning: 2 kV AC (50 Hz, 60 s)
Functionaliteit: Functionaliteit
Gegevenscommunicatie (bypass): Gegevenscommunicatie (bypass)
Ingangssignaal: Temperatuur
Stroom uitgangsignaal: 4 mA - 20 mA;20 mA ... 4 mA
Uitgangssignaal stroom maximaal: 23 mA
Diepte NS 35/7,5: 114,5 mm (opgedrukt op draagrail NS 35/7,5 conform en 60715)
Configuratie: Software;HARD
Aantal ingangen: 1
Ex-installatie (EPL): GB;div. 1
Ex i-stroomkringen (EPL): GA;Div. 1
Meten: Meten
Bruikbare sensortypes (RTD): PT-, Ni-, Cu-sensoren: 2-, 3-, 4-draads
Weerstandsbereik lineair: 10 Ω ... 2000 Ω (minimummeetbereik: 10 Ω)
Temperatuurbereik: -250 °C ... 2500 °C (bereik afhankelijk van het sensortype)
Meetbereikbereik temperatuur: ≥ 10 K (RTD);≥ 50 K (TC)
BRUIKBARE SENSORTYPES (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signaal: Stroomsterkte: Signaal: Stroomsterkte
BORG: (UL - 11 V) / 0,023 A
Springantwoord (0-99%): 1 s (TC);1 s (RTD)
Galvanische scheiding ingang/uitgang: Galvanische scheiding ingang/uitgang
HART-codering: FSK ± 0,5 mA
HART versie: 7
Netfrequentiefilter: 50/60 Hz
Communicatieweerstand: ≥ 250 Ω

Type: MACX MCR-EX-1TS-I-OLP-SP

Voedingsspanning: schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 30 V DC V/DC

Afm.: (l x b x h) 113.7 x 12.5 x 116 mm

Aansluiting: Push-in-aansluiting

Bedrijfstemperatuurbereik: -40 °C (min)

Min. bedrijfstemperatuur: -40 °C

Fabrikantnr.: 1145207

Breedte: 12.5 mm

Hoogte: 116 mm

: 113.7 mm

Max. omgevingstemperatuur: 85 °C

Min. omgevingstemperatuur: -40 °C

Gewicht: 0.14 kg

UKCA: Ja

Soortnaam: Temperatuurmeetomvormer

Documenten en downloads

Datablad

Datablad 3564773 Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Temperatuurmeetomvormer 1145207

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3564773 Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Temperatuurmeetomvormer 1145207

Omschrijving

Ex i-uitgangsslijpige temperatuurzender voor de overdracht van RTD- en TC-sensorsignalen en van weerstand- en spanningssensoren van meer dan 4 mA ... 20 mA. HART, ex i-scheidingsversterker, standaardconfiguratie, push-in-aansluiting
