Name: Phoenix Contact FA MCR-HT-1TS-I-OLP Hoofdtransmitter 1145210
Brand: Phoenix Contact
SKU: 3564786
Availability: BackOrder

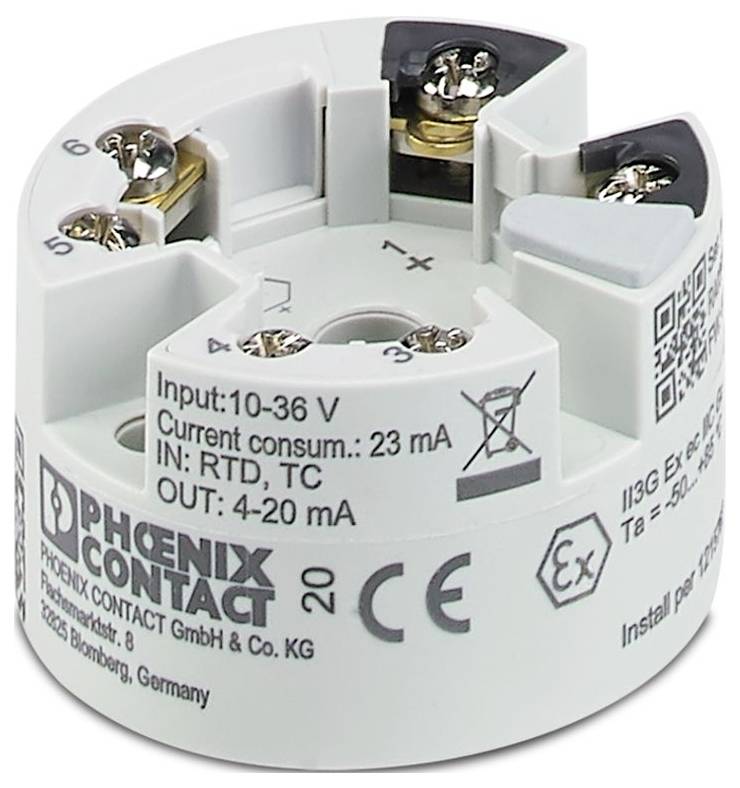

Phoenix Contact FA MCR-HT-1TS-I-OLP Hoofdtransmitter 1145210-0

Afbeelding vergelijkbaar

Type

FA MCR-HT-1TS-I-OLP

Voedingsspanning

schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 36 V DC (Standard) V/DC

Aansluiting

Schroefaansluiting

Bedrijfstemperatuurbereik

-40 °C (min)

Min. bedrijfstemperatuur

-40 °C

Datasheet (PDF)

Leverbaar do. 29 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 210,74 / Stuk)

€ 210,74

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: Field Analog
Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Aandraaimoment 0,5 Nm
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 24- 14
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP00 (bij inbouw in veldbehuizing IP66/67, NEMA 4X)
Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
Omgevingstemperatuur (opslag/transport): -50 °C... 100 °C
Hoogte: ≤ 4000 m (boven NN)
Montagemethode: Inbouw;montage op DIN-rail
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: II
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 5 %... 95 % (condensatie toegestaan)
Isoleerlengte: 8 mm
ATEX: ATEX
Overdrachtssnelheid: 1200 baud
Etikettering: Ex ec IIC T6...T4
Voedingsspanningsbereik: Lusvoeding, geen externe voeding nodig;10 V DC ... 36 V DC (standaard)
CE: CE
Certificaat: PxCIF20ATEX11455192U
Ingangsspanningsbereik: -20 mV ... 100 mV (minimale meetmarge: 5 mV)
Montage-instructie: Inbouw in aansluitkop B conform DIN en 50446
Klimaatklasse: C1
CSA: CSA
Ondersteunde protocollen: HARD
Galvanische scheiding tussen ingang en uitgang: Ja
Voeding: Voeding
Aantal kanalen: 1
Inschakelvertraging: Inlooptijd 7 s (HARD); inlooptijd 7 s (meetwaarde)
Testspanning: 2 kV AC (50 Hz, 60 s)
Functionaliteit: Functionaliteit
Gegevenscommunicatie (bypass): Gegevenscommunicatie (bypass)
Stroom uitgangsignaal: 4 mA - 20 mA (HARD);20 mA ... 4 mA (HARD)
Uitgangssignaal stroom maximaal: 23 mA
Configuratie: Software;HARD
Aantal ingangen: 1
Ex-installatie (EPL): GC;Div. 2
Meten: Meten
Bruikbare sensortypes (RTD): PT-, Ni-, Cu-sensoren: 2-, 3-, 4-draads
Weerstandsbereik lineair: 10 Ω ... 2000 Ω (minimummeetbereik: 10 Ω)
Temperatuurbereik: -250 °C ... 2500 °C (bereik afhankelijk van het sensortype)
Meetbereikbereik temperatuur: ≥ 10 K (RTD);≥ 50 K (TC)
BRUIKBARE SENSORTYPES (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signaal: Stroomsterkte: Signaal: Stroomsterkte
BORG: (UL - 10 V) / 0,023 A
Springantwoord (0-99%): 1 s (TC);1 s (RTD)
Galvanische scheiding ingang/uitgang: Galvanische scheiding ingang/uitgang
HART-codering: FSK ± 0,5 mA
HART versie: 7
Netfrequentiefilter: 50/60 Hz
Communicatieweerstand: ≥ 250 Ω

Type: FA MCR-HT-1TS-I-OLP

Voedingsspanning: schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 36 V DC (Standard) V/DC

Aansluiting: Schroefaansluiting

Bedrijfstemperatuurbereik: -40 °C (min)

Min. bedrijfstemperatuur: -40 °C

Fabrikantnr.: 1145210

Max. omgevingstemperatuur: 85 °C

Min. omgevingstemperatuur: -40 °C

Gewicht: 0.1379 kg

UKCA: Ja

Soortnaam: Temperatuurmeetomvormer

Documenten en downloads

Datablad

Datablad 3564786 Phoenix Contact FA MCR-HT-1TS-I-OLP Hoofdtransmitter 1145210

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3564786 Phoenix Contact FA MCR-HT-1TS-I-OLP Hoofdtransmitter 1145210

Omschrijving

Uitgangslusdetector voor de overdracht van RTD- en TC-sensorsignalen, alsmede van weerstand- en spanningssensoren van meer dan 4 mA ... 20 mA. HART, standaardconfiguratie, schroefaansluiting
