Name: Phoenix Contact CABLE-D37SUB/S/S/300/KONFEK/S Kabel Inhoud: 1 stuk(s)
Brand: Phoenix Contact
SKU: 3579077
Availability: SoldOut

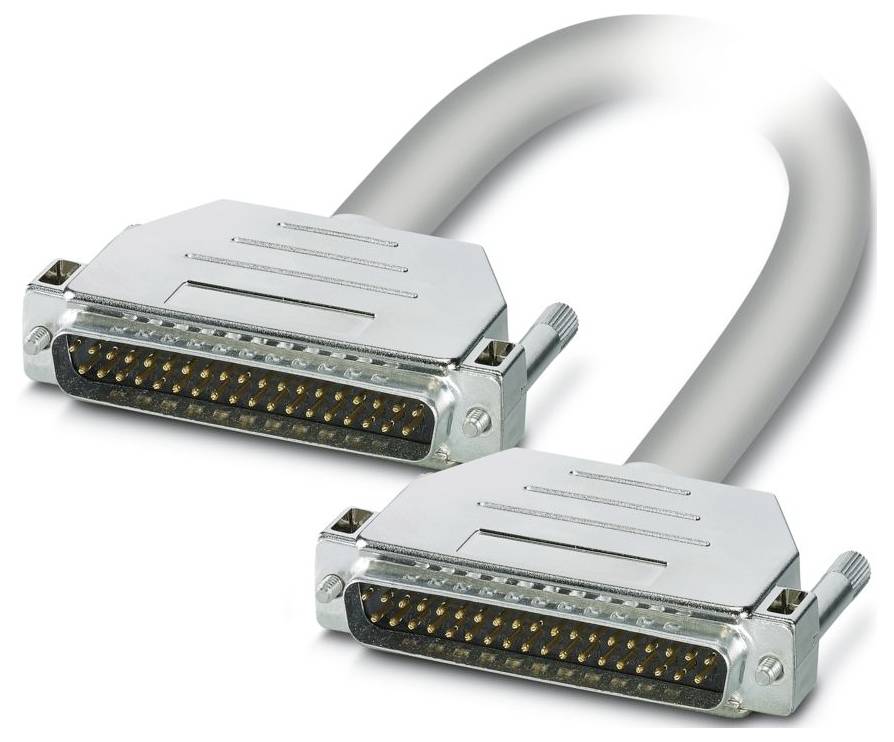

Een computerkabel met twee grote connectoren, elk met meerdere pinnen, gebruikt voor het verbinden van apparaten die parallelle gegevensoverdracht vereisen.

Afbeelding vergelijkbaar

Soortnaam

Verbindingskabel

Kabellengte

3 m

Aansluiting

D-Sub male header

Totaal aantal polen

Fabrikantnr.

2305680

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Totaal (€ 119,83 / Stuk)

€ 119,83

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Aantal polen: 37
Aansluitmethode: D-sub male connector
Schroefdraad: UNC 4-40
Aandraaimoment: 0,2 Nm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
Hoogte: ≤ 2000 m.
Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
Buitendiameter kabel: 10,80 mm ±0,5 mm
Rastermaat: 2.77 mm
Aansluiting volgens norm: IEC 60807-2;DIN 41652
Buitenmantel, materiaal: Semi-Rigid PVC
Materiaal geleider: Blanke Cu-draad
Kabellengte: 3 m
Kabeldoorsnede: 37x 0,25 mm²
Lijnweerstand: ≤ 80 Ω/km (bij 20 °C)
Buitenmantel, kleur: Grijs
Isolatieweerstand: ≥ 20 MΩ*km (bij 20 °C)
Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
UL AWM stijl: 2464/1061
Afgeschermd: ja
Type geleiding: 37X0.25 [PVC]
Opbouw van de printplaat signaalkabel: 14x 0,15 mm
Signaaldraad AWG: 24
Aderdiameter inclusief isolatie: 1,2 mm ± 0,05 mm
Kleinste buigradius, vast gelegd: 90 mm
Kleinste buigradius, beweegbaar gelegd: 170 mm
Dynamische belastbaarheid (buigen): Buigcycli maximaal: 5000 (bij radius ≥ 15x buitendiameter)
Vlamgebrek: IEC 60332-1-2 (ruw lood);VDE 0842, deel 332-1-2 (ruw lood);IEC 60332-3-22 (ruw lood);UL VW-1;CSA FT-1
Oliebestendigheid: Tegen occasionele spatten (ruwe leiding)
Aantal aansluitingen: 1
Nominale bedrijfsmodus: 100 % ED
Insteekcycli: > 200
Aansl. 1: Aansl. 1
Aansl. 2: Aansl. 2
Halogeenvrij: nee
Omgevingstemperatuur (bedrijf) (vast traject): -40 °C ... 70 °C (vast leggen)
Omgevingstemperatuur (bedrijf) (verplaatsbaar): -10 °C ... 70 °C (verplaatsbaar)
Soort kabel: Geconfectioneerde, afgeschermde ronde kabel
BEDRIJFSSPANNING (AC): ≤ 30 V AC
BEDRIJFSSPANNING (DC): ≤ 60 V DC
Stroom (per pad): ≤ 2 A (in afgeronde toestand, zie derating)
Kleurcode: Enkele ader: Kleurcode: Enkele ader
WIT: D-SUB37 (1) = D-SUB37 (1)
BRUIN: D-SUB37 (2) = D-SUB37 (2)
GROEN: D-SUB37 (3) = D-SUB37 (3)
GEEL: D-SUB37 (4) = D-SUB37 (4)
GRIJS: D-SUB37 (5) = D-SUB37 (5)
ROZE: D-SUB37 (6) = D-SUB37 (6)
BLAUW: D-SUB37 (7) = D-SUB37 (7)
ROOD: D-SUB37 (8) = D-SUB37 (8)
ZWART: D-SUB37 (9) = D-SUB37 (9)
VIOLET: D-SUB37 (10) = D-SUB37 (10)
Grijs-roze: D-SUB37 (11) = D-SUB37 (11)
Rood-blauw: D-SUB37 (12) = D-SUB37 (12)
Wit-groen: D-SUB37 (13) = D-SUB37 (13)
Bruin-groen: D-SUB37 (14) = D-SUB37 (14)
Wit-geel: D-SUB37 (15) = D-SUB37 (15)
Geel-bruin: D-SUB37 (16) = D-SUB37 (16)
Wit-grijs: D-SUB37 (17) = D-SUB37 (17)
Grijs/bruin: D-SUB37 (18) = D-SUB37 (18)
Wit-roze: D-SUB37 (19) = D-SUB37 (19)
roze/bruin: D-SUB37 (20) = D-SUB37 (20)
Wit-blauw: D-SUB37 (21) = D-SUB37 (21)
Bruin-blauw: D-SUB37 (22) = D-SUB37 (22)
Wit-rood: D-SUB37 (23) = D-SUB37 (23)
Bruin-rood: D-SUB37 (24) = D-SUB37 (24)
Wit-zwart: D-SUB37 (25) = D-SUB37 (25)
Bruin-zwart: D-SUB37 (26) = D-SUB37 (26)
Grijs/groen: D-SUB37 (27) = D-SUB37 (27)
Geel/grijs: D-SUB37 (28) = D-SUB37 (28)
roze-groen: D-SUB37 (29) = D-SUB37 (29)
Geel-roze: D-SUB37 (30) = D-SUB37 (30)
Groen-blauw: D-SUB37 (31) = D-SUB37 (31)
Geel-blauw: D-SUB37 (32) = D-SUB37 (32)
Groen-rood: D-SUB37 (33) = D-SUB37 (33)
Geel-rood: D-SUB37 (34) = D-SUB37 (34)
Groen/zwart: D-SUB37 (35) = D-SUB37 (35)
Geel-zwart: D-SUB37 (36) = D-SUB37 (36)
Grijs/blauw: D-SUB37 (37) = D-SUB37 (37)
37X0.25 [PVC]: 37X0.25 [PVC]

Soortnaam: Verbindingskabel

Kabellengte: 3 m

Aansluiting: D-Sub male header

Totaal aantal polen: 37

Fabrikantnr.: 2305680

Inhoud: 1 stuk(s)

Materiaal: PVC

Aantal polen: 37

Type: CABLE-D37SUB/S/S/300/KONFEK/S

: 3 m

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579077 Phoenix Contact CABLE-D37SUB/S/S/300/KONFEK/S Kabel Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579077 Phoenix Contact CABLE-D37SUB/S/S/300/KONFEK/S Kabel Inhoud: 1 stuk(s)

Omschrijving

Kant-en-klare, afgeschermde ronde kabel; aansluiting 1: D-sub male connector (1x 37-polig); aansluiting 2: D-sub male connector (1x 37-polig); kabellengte: 3 m.
