Name: Phoenix Contact CABLE-D37F/4XD15F/3,0M/ETHA Kabel Inhoud: 1 stuk(s)
Brand: Phoenix Contact
SKU: 3564690
Availability: SoldOut

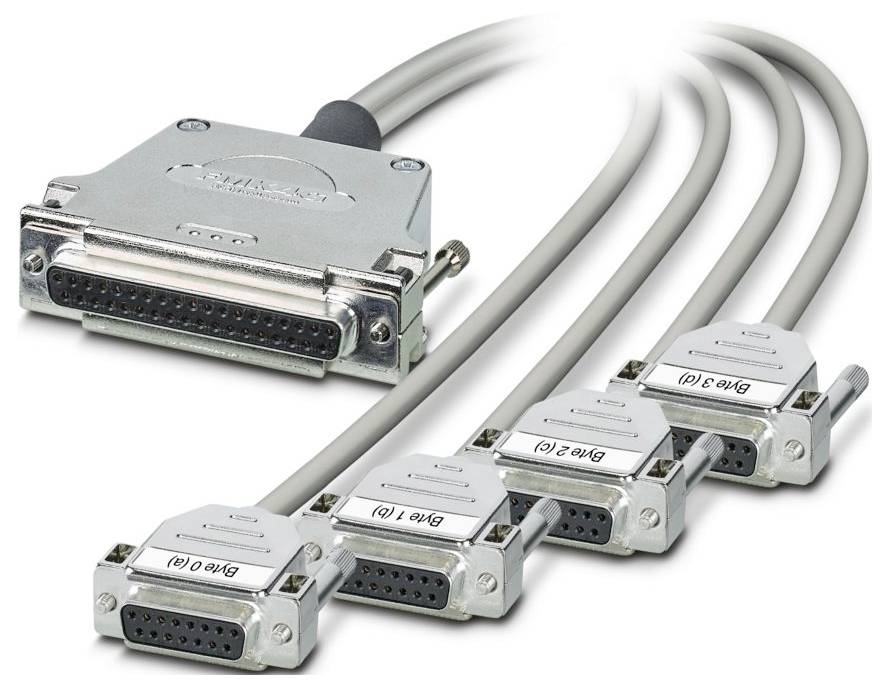

Phoenix Contact CABLE-D37F/4XD15F/3,0M/ETHA Kabel Inhoud: 1 stuk(s)-0

Afbeelding vergelijkbaar

Soortnaam

Verbindingskabel

Kabellengte

3 m

Aansluiting

D-Sub female header

Totaal aantal polen

Fabrikantnr.

1119201

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Totaal (€ 177,68 / Stuk)

€ 177,68

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Aantal polen: 15
Aansluitmethode: D-sub female connector
Schroefdraad: UNC 4-40;M2,5
Aandraaimoment: 0,2 Nm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP00
Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
Hoogte: ≤ 2000 m.
Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
Buitendiameter kabel: 6,10 mm ±0,4 mm
Rastermaat: 2.74 mm
Aansluiting volgens norm: IEC 60807-2;DIN 41652
Buitenmantel, materiaal: Semi-Rigid PVC
Materiaal ladder: Vertinde Cu-draad
Kabellengte: 3 m
Kabeldoorsnede: 10x 0,14 mm²
Lijnweerstand: ≤ 145 Ω/km (20 °C)
Buitenmantel, kleur: Grijs
Isolatieweerstand: ≥ 20 MΩ*km (20 °C)
Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
UL AWM stijl: 2464/1061
Afgeschermd: nee
Type geleiding: 10X0.14 [PVC]
Opbouw van de printplaat signaalkabel: 7x 0,16 mm
Signaaldraad AWG: 26
Aderdiameter inclusief isolatie: 1 mm ± 0,03 mm
Kleinste buigradius, vast gelegd: 52 mm
Kleinste buigradius, beweegbaar gelegd: 98 mm
Dynamische belastbaarheid (buigen): Buigcycli maximaal: 5000
Vlamgebrek: IEC 60332-1-2 (ruw lood);VDE 0842, deel 332-1-2 (ruw lood);IEC 60332-3-22 (ruw lood);UL VW-1;CSA FT-1
Oliebestendigheid: Tegen occasionele spatten (ruwe leiding)
Aantal aansluitingen: 4
Nominale bedrijfsmodus: 100 % ED
Insteekcycli: > 200
Aansl. 1: Aansl. 1
Aansl. 2: Aansl. 2
Halogeenvrij: nee
Omgevingstemperatuur (bedrijf) (vast traject): -40 °C ... 70 °C (vast leggen)
Omgevingstemperatuur (bedrijf) (verplaatsbaar): -10 °C ... 70 °C (verplaatsbaar)
Soort kabel: Geconfectioneerde ronde kabel
BEDRIJFSSPANNING (AC): ≤ 30 V AC
BEDRIJFSSPANNING (DC): ≤ 60 V DC
Bijpassende randapparatuur module: 6DL1131-6BL00-0PH1 (terminal Block H1/M1);6DL112-6BL00-0PH1 (terminal Block H1/M1)
Ondersteunde besturing: Siemens ET 200SP ha: Ondersteunde besturing: Siemens ET 200SP ha
Kleurcode: Enkele ader: Kleurcode: Enkele ader
WIT: D-SUB 37 X1 (37) = D-SUB15 X5 (10)
BRUIN: D-SUB 37 X1 (29) = D-SUB 15 X5 (2)
GROEN: D-SUB 37 X1 (33) = D-SUB 15 X5 (6)
GEEL: D-SUB 37 X1 (32) = D-SUB 15 X5 (5)
GRIJS: D-SUB 37 X1 (18) = D-SUB15 X5 (9)
BLAUW: D-SUB 37 X1 (34) = D-SUB15 X5 (7)
ROOD: D-SUB 37 X1 (30) = D-SUB15 X5 (3)
ZWART: D-SUB 37 X1 (28) = D-SUB15 X5 (1)
VIOLET: D-SUB 37 X1 (35) = D-SUB 15 X5 (8)
ORANJE: D-SUB 37 X1 (31) = D-SUB 15 X5 (4)
Kabeluitvoering: Spliting-kabel voor vier modules
Stroom (per traject, 50 °C): ≤ 1 A (in afgeronde toestand, zie derating)
Stroom (per traject, 70 °C): ≤ 0,6 A (in afgeronde toestand, zie derating)
10X0.14 [PVC]: 10X0.14 [PVC]
GESCHIKT TERMINALBLOK: 6DL1193-6TP00-0BH1;6DL1193-6TP00-0DH1;6DL1193-6TP00-0BM1;6DL1193-6TP00-0DM1

Soortnaam: Verbindingskabel

Kabellengte: 3 m

Aansluiting: D-Sub female header

Totaal aantal polen: 10

Fabrikantnr.: 1119201

Inhoud: 1 stuk(s)

Materiaal: PVC

Aantal polen: 10

Type: CABLE-D37F/4XD15F/3,0M/ETHA

: 3 m

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3564690 Phoenix Contact CABLE-D37F/4XD15F/3,0M/ETHA Kabel Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3564690 Phoenix Contact CABLE-D37F/4XD15F/3,0M/ETHA Kabel Inhoud: 1 stuk(s)

Omschrijving

Kant-en-klare ronde kabel; besturing: Siemens SIMATIC® ET 200SP ha; aansluiting 1: D-sub female connector (1x 37-polig); aansluiting 2: D-sub female connector (4x 15-polig); kabellengte: 3 m.
