Name: Phoenix Contact 3270424 Veerklem Push-In-klem Grijs 10 stuk(s) Piece
Brand: Phoenix Contact
SKU: 2226033
Availability: InStock

Grijs, rechthoekig elektrisch aansluitingsmodule met drie oranje ingangen aan de voorkant.

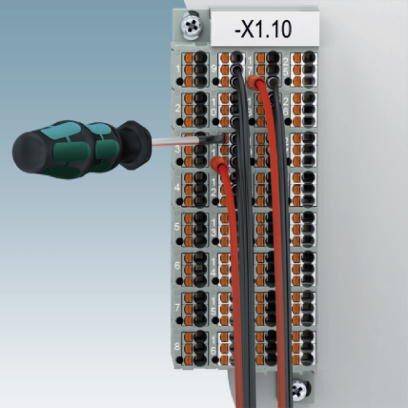

Een schroevendraaier trekt een zwart kabel uit een aansluitblok met de aanduiding '-X1.10'.

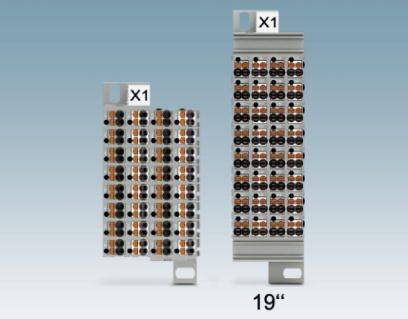

Twee elektronische componenten met het opschrift 'X1', in verschillende formaten, op een blauwe achtergrond.

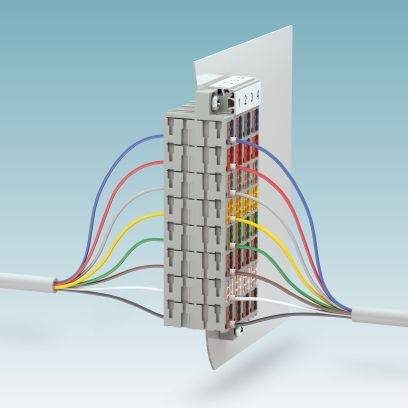

Meeraderige kabel aangesloten op een verdeelblok, waarbij elke gekleurde ader in een eigen aansluiting is gestoken.

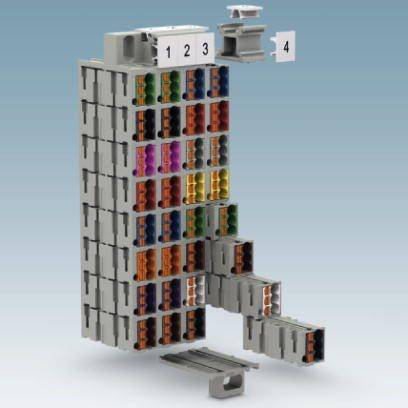

Een meerrijige elektrische stekerblok met stekermodules in verschillende kleuren, gedeeltelijk verwijderd om de constructie te laten zien.

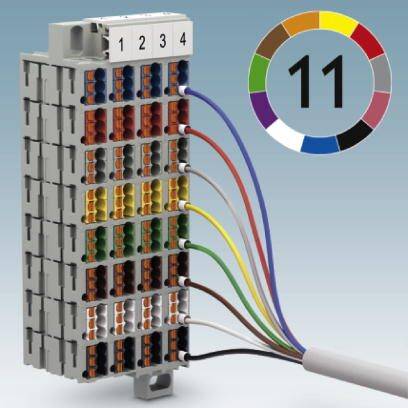

Meerkleurige bekabeling in een elektrische module, genummerde aansluitingen 1 tot 4. Cirkel toont het getal '11' met een gekleurde ring.

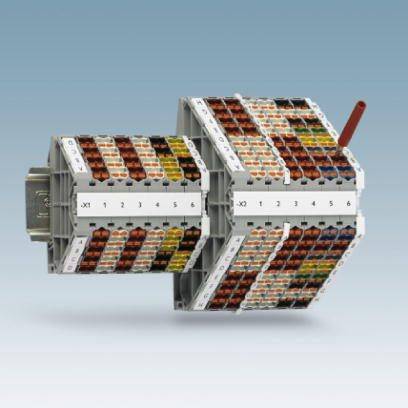

Een meerlaagse klem met kleurgecodeerde aansluitingen op een DIN-rail voor elektrische bedrading en signaalverwerking.

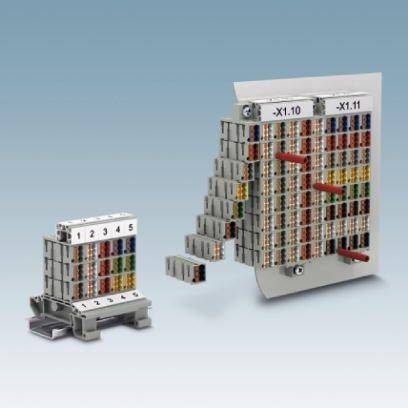

Modulair klemmenconcept met verschillende aansluitpunten en genummerde labels, toont opties voor elektrische bedrading.

Een horizontale lijn met zes gelijkmatig verdeelde, even grote cirkels.

1/9

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Veerklem

Aansluiting

Push-In-klem

Doorsnede flexibel (max.)

1.5 mm²

Doorsnede massief (max.)

2.5 mm²

Datasheet (PDF)

Leverbaar di. 27 okt.

5 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 2,15 / Stuk)

€ 21,48

excl. btw

Slechts 5 Set(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Aantal aansluitingen: 6
Nominale diameter: 1,5 mm²
Toegekende stootspanning: 6 kV
Overspanningscategorie: III
Isolatiemateriaalgroep: I
Belastingsstroom maximaal: 24 A (bij 2,5 mm² aderdoorsnede, de maximale belastingsstroom mag door de totalen van alle aangesloten kabels niet worden overschreden.)
Open zijwand: nee
Test specificatie aanraakbeveiliging: DIN EN 50274 (VDE 0660-514):2002-11
Handrug veiligheid: garandeert
Vingerveiligheid: garandeert
Streefwaarde: 1 N
Piekstroom: 0,18 kA

: Piece

Soortnaam: Veerklem

Bijzonderheden: Met PUSH-IN-veeraansluiting

Aansluiting: Push-In-klem

Doorsnede flexibel (min.): 0.14 mm²

Doorsnede flexibel (max.): 1.5 mm²

Doorsnede massief (min.): 0.14 mm²

Doorsnede massief (max.): 2.5 mm²

AWG (min.): 26

AWG (max.): 14

Aantal rijen: 1

Aantal polen: 1

Kleur (specifiek): Grijs

Nominale stroom: 17.5 A

Nominale stroom (afgerond): 17.5 A

Nominale spanning: 500 V

Striplengte (min.): 8 mm

Striplengte (max.): 10 mm

Fabrikantnr.: 3270424

Inhoud: 10 stuk(s)

Type: PTMC 1,5-3 /BK

Afm.: (l x b x h) 12.2 x 11 x 30 mm

Breedte: 11 mm

Hoogte: 30 mm

: 12.2 mm

Ontwerpstootspg.: 6 kV

Vervuilingsgraad: 3

Brandbaarheidsklasse: V0

Kleur aansluitelement: Zwart

Isolatiemateriaal: PA

Isolatie: PA

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2226033 Phoenix Contact 3270424 Veerklem Push-In-klem Grijs 10 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2226033 Phoenix Contact 3270424 Veerklem Push-In-klem Grijs 10 stuk(s) Piece

Omschrijving

Hoge contactkwaliteit via push-in-technologie als vervanging voor Wire-Wrap, Termi Point, enz. individuele gekleurde toewijzing van geleiders en klempunt om foutloze, veilig werken mogelijk te maken. Gekleurde configuratie conform VDE 0812, VDE 0815, DIN 47100 of onbeperkt mogelijk. Zonder gereedschap bedraden binnen de kleinste ruimte door compact formaat. Individuele opbouw door modulair principe. Met de bijbehorende accessoires voor montage op DIN-rail en wand uitsparingen.
