Name: Phoenix Contact 1464614 NEARFI 300 B Inductieve koppelaars
Brand: Phoenix Contact
SKU: 3568535
Availability: SoldOut

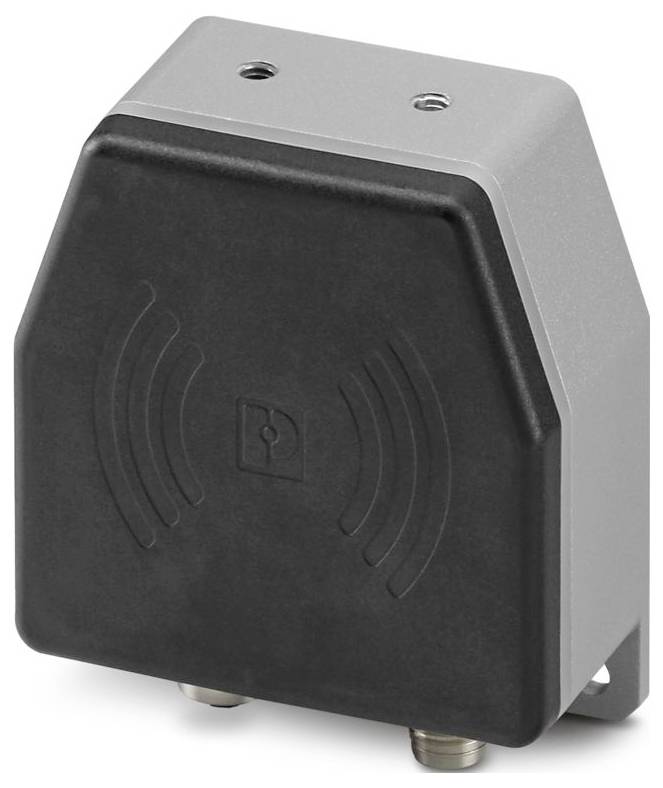

Phoenix Contact 1464614 NEARFI 300 B Inductieve koppelaars-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Totaal (€ 739,67 / Stuk)

€ 739,67

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: NearFi
Aansluitmethode: M12-connector, L-gecodeerd;M12-connector, L-gecodeerd
Breedte: 80 mm
Hoogte: 86 mm
Diepte: 39 mm
Brandbaarheidsklasse conform UL 94: V0
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -20 °C- 60 °C (let op de coating)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: 2000 m
Normen/bepalingen: En 55016-2-3
Opmerking: RED 2014/53/EU
Montagewijze: wandmontage
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: II
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 10%... 95 %
Inbouwpositie: willekeurig
Frequentiebereik: 0,15 MHz ... 80 MHz (testscherpte 3 - asymmetrisch)
Maximaal verliesvermogen bij nominale voorwaarde: 3 W.
Luchtdruk (werking): 80 kPa ... 108 kPa (max. 2000 m üNN)
Voedingsspanningsbereik: 19 V DC ... 30 V/DC:
CE: CE
Toegestane luchtvochtigheid (opslag/transport): 10% ... 95 %
Ingang: ± 0,5 kV (testscherper 1 - symmetrisch); ± 1 kV (testscherper 2 - asymmetrisch)
Uitgang: ± 1 kV (testniveau 2 - asymmetrisch)
Signaal: ± 1 kV (testmate 2 - asymmetrisch)
Montage-instructie: Let op de coating
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Statische ontlading: Statische ontlading
Contactontlading: ± 4 kV (testniveau 2)
Luchtontlading: ± 8 kV (testniveau 3)
Opmerking: Klasse A, toepassingsgebied industrie
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Testdikte: ~ 1,95 µA/m (op 10 m afstand)
Snelle transiënten (burst): Snelle transiënten (burst)
Geleide beïnvloeding: Geleide beïnvloeding
Spanning: 10 V (80 % amplitudemodulatie met 1 kHz)
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
Veiligheidsschakeling: Beveiliging tegen transiënten, ompoolbeveiliging
Storingsemissie: Emissie van storende invloeden
Toepassing: Vermogen
MTTF: 221 jaar (SN 29500 standaard, temperatuur 25 °C, bedrijfscyclus 21 %);112 jaar (SN 29500 standaard, temperatuur 40 °C, bedrijfscyclus 34,25 %);51 jaar (SN 29500 standaard, temperatuur 40 °C, bedrijfscyclus 100 %)
Voeding: Voeding
Inductief: Energieoverdracht: Inductief: Energieoverdracht
Bereik: Min. 0 mm;≤ 10 mm
Offset vanuit het midden: ± 10 mm
Haakse offset: < 15°
Aansluitbare draadloze modules: 1 (externe koppeling)
Kleur (behuizing): zwart (RAL 9005)
Materiaal (behuizing): PBT;spuitgietzink
Andere bestendigheid: Bestand tegen spatten; bestand tegen zoutnevel volgens IEC 60068-2-11 (96 uur in 5 % zoutnevel)
Trillingsbestendigheid volgens en 60068-2-6/IEC 60068-2-6: Trillingen (werking): 5g per ruimtelijke richting, 10 Hz ... 150 Hz, amplitude ±0,34 mm
Schok volgens en 60068-2-27/IEC 60068-2-27: Schok (werking): 30g, duur van 11 ms, halfsinus schok, drie schokken, per ruimtelijke richting
Duimstok conform en 60068-2-27/IEC 60068-2-27: Duimstok (bedrijf): 10g, 16 ms duur, halfsinus-schokpuls, 1000 schokken, per ruimtelijke richting
Beschermingsgraad (IP): IP65/IP66 (verklaring van de fabrikant)
Beschermingsklasse (ik): IK06 (stootvastheid)
Luchtdruk (opslag/transport): 66 kPa ... 108 kPa (max. 3500 m üNN)
Radiocommunicatie Europa: Radiocommunicatie Europa
Veldsterkte: 10 V/m.
Belasting van de schokstroom (surge): Belasting van de schokstroom (surge)
Vrij van verfstoffen die hinderlijk zijn voor het inwerken van verf: VDMA 24364:2018-05
Stroomverbruik typisch: 40 mA (zonder externe koppeling, bij 24 V DC, bij 25 °C);125 mA (met externe koppeling, zonder belasting, bij 24 V DC, bij 25 °C)
Stroomverbruik maximaal: < 3,2 A (met externe koppeling, 2 A belasting, ingangsspanning 19 V DC)
Inschakelstroom: 2,3 A (voor ca. 1 ms, bij 24 V DC, zonder externe koppeling);4,5 A (voor ca. 4,5 ms, bij 24 V DC, met externe koppeling, zonder last)

Type: NEARFI 300 B

Soortnaam: Inductieve koppelaars

Fabrikantnr.: 1464614

Afm.: (l x b x h) 39 x 80 x 86 mm

Bedrijfstemperatuurbereik: -20 °C (min)

Min. bedrijfstemperatuur: -20 °C

Breedte: 80 mm

Hoogte: 86 mm

: 39 mm

Max. omgevingstemperatuur: 85 °C

Min. omgevingstemperatuur: -40 °C

Diepte: 39 mm

: IP65

Inbouwhoogte: 86 mm

: 80 mm

: 86 mm

: 39 mm

: 86 mm

: DC

: Plug-in connection

: TRUE

: IP65

: FALSE

: 19-30 V

: Other

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3568535 Phoenix Contact 1464614 NEARFI 300 B Inductieve koppelaars

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3568535 Phoenix Contact 1464614 NEARFI 300 B Inductieve koppelaars

Omschrijving

NearFi-base, contactloze energiekoppeling, 50 W (UA), bereik ≤ 10 mm, M12-push-pull, IP65, te combineren met NEARFI 300 R. Optioneel: 2 x 50 W (US+UA) in combinatie met NEARFI 2200/200
