PCE Instruments Ultrasone sensor PCE-TDS 200+ MR Voedingsspanning (bereik): 5 V Meetbereik: 0 - 32 m/s 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Box
Soortnaam
Ultrasone sensor
Min. voedingsspanning
5 V
Max. voedingsspanning
5 V
Meetbereik (max.)
32 m/s
Datasheet (PDF)
14 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 3.428,93
3
2% = € 251,01
€ 3.345,26
5
3% = € 584,65
€ 3.312,00
10
4% = € 1.392,20
€ 3.289,71
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 3.428,93 / Stuk)
€ 3.428,93
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
DEBIETMETER PCE-TDS 200+ MR
- Meetbereik (min.): 0 m/s
- Meetbereik (max.): 32 m/s
- Voedingsspanning (bereik): 5 V
Technische specificaties
- Doorstroommeting meetbereik ±32 m/s.
- Resolutie: 0,001 m/s
- Nauwkeurigheid
- DN ≥ 50 mm: ±1,5% v. MW. Voor snelheden > 0,3 m/s.
- DN <50 mm: ±3,5% v. MW. Voor snelheden > 0,3 m/s.
- Reproduceerbaarheid ±0,5% van de meetwaarde
- PCE-TDS 200 MR SENSOR SENSORPAAR
- Buisdiameter DN 50: 700 / 57: 720 mm
- Temperatuurbestendigheid: -30 - 160 °C
- MEETMETHODE Z, V, N, W
- Medium
- Water
- Zeewater
- Olie
- Ruwe olie
- Methanol
- Ethanol
- Diesel
- Benzine
- Petroleum
- Door de gebruiker gedefinieerd (handmatige invoer van de geluidssnelheid van het medium)
- Alle vloeistoffen met een onzuiverheid <5%
- Buismateriaal
- Koper CU
- Staal FE
- RVS VA
- Aluminium al
- Messing me
- Gietijzer CI
- Ijzer FE
- Nikkel NI
- Titanium TI
- Zink ZI
- Acryl AC
- Polyethyleen PE
- Polypropyleen PP
- Polyvinylchloride PVC
- Nylon NY
- Aangepast (handmatige invoer van de transverse geluidssnelheid van het buismateriaal)
- Binnenbekleding van de buis
- Geen voering
- Zelf in te stellen
- Epoxyhars
- Rubber
- Mortel
- Polystyreen PS
- Polyethyleen PE
- Polytetrafluorethyleen PTFE
- Polyurethaan PU
- Polypropyleen PP
- Aangepast (handmatige invoer van de longitudinale geluidssnelheid van de binnenbekleding van de buis)
- Meetparameters stroomsnelheid, volumestroom en volume
- Eenheden (afmetingen) mm, in
- Eenheden (stroomsnelheid) m/s, ft/s.
- Eenheden (volumestroom) m3, L, gal, igl, mgl, cf, bal, ib, ob
- Tijdweergave seconden, minuten, uren, dagen
- Eenheden (volume) m3, L, gal, igl, mgl, cf, bal, ib, ob
- Temperatuurmeting
- Meetbereik nauwkeurigheid
- Type B: 600... 1800 °C TYPE B: ± (0,5 % + 3 °C)
- Type E: -100 +900 °C TYPE E: ± (0,4 % + 1 °C)
- Type J: -100 1150 °C TYPE J: ± (0,4 % + 1 °C)
- Type K: -100 +1370 °C TYPE K: ± (0,4 % + 1 °C)
- Type N: -100 + 1150 °C TYPE N: ± (0,4 % + 1 °C)
- Type R: 0... 1700 °C TYPE R: ± (0,5 % + 3 °C)
- Type S: 0... 1500 °C TYPE S: ± (0,5 % + 3 °C)
- Type T: -100... +400 °C TYPE T: ± (0,4 % + 1 °C)
- Nauwkeurigheid 0,1 °C
- AANSLUITBARE THERMO-ELEMENTEN B, E, J, K, N, R, S, T
- Meetparameters stroomsnelheid, volumestroom, volume, temperatuur, warmtevermogen en warmtehoeveelheid
- Eenheden (temperatuur) °C / °F
- Eenheden (warmtehoeveelheid) K, kJ, MJ, Wh, kWh, MWh, BTU, kBTU, MBtu
- Eenheden (warmtevermogen) W, kW, MW, J/h, kJ/h MJ/h, BTU/h, kBtu/h, MBtu/h
- Kostenindicatie EUR, pond, USD, Turks lira, zloty, Yen
- Overige specificaties
- Weergave 2,8” LCD
- Eenheden metrisch Imperial
- Menutalen Duits, Engels, Frans, Spaans, Italiaans, Nederlands, Portugees, Deens, Turks, Pools, Russisch, Chinees, Japans
- Bedrijfs- en opslagomstandigheden
- Temperatuur: -20 ± 65 °C.
- Luchtvochtigheid: 10... 95% r. F., niet condenserend
- Datalogger 32 GB opslagcapaciteit / 10 miljoen meetpunten
- Interface USB (voor online meting, uitlezen van het interne geheugen en voor het opladen van de accu)
- Beschermingsklasse: IP52
- Voedingsspanning
- Intern: LiPo-accu (3,7 V, 2500 mAh)
- Extern: USB 5 VDC, 500 mA
- Gebruiksduur circa 10 uur
- Afmetingen 165 x 85 x 32 mm
- Gewicht 255 g
Box
- Soortnaam
Ultrasone sensor
- Type
PCE-TDS 200+ MR
- Voedingsspanning
5 V
- Min. voedingsspanning
5 V
- Max. voedingsspanning
5 V
- Voedingsspanning
5 V
- Kenmerken
Met behuizing
Aansluitkap met 2 kabelschroeven
Aansluitkap met 2 steekverbinders
- Aansluiting
Vastgeschroefd
- Response-tijd
1 s
- Uitgangen
Analoog (spanning)
Analoog
Tweedraads
- Kleur behuizing
Zwart
- Materiaaleigenschap
Galvanisch verzinkt
Roestvast
- Materiaal (behuizing)
Polystereen (EPS)
Volledig kunststof
Rubber
Polymeer
Plastic
PTFE
Gemetalliseerd kunststof
- Kabellengte
5 m
- Nominale diameter
720 mm
- Min. medium temperatuur
-30 °C
- Max. medium temperatuur
160 °C
- Meetnauwkeurigheid ±
1.5 %
- Meetbereik (min.)
0 m/s
- Meetbereik (max.)
32 m/s
- Meetbereik
0 - 32 m/s
IP52
- Gewicht
255 g
- Min. omgevingstemperatuur
-20 °C
- Max. omgevingstemperatuur
65 °C
165 mm
- Breedte
32 mm
- Hoogte
85 mm
- Afm.
(l x b x h) 165 x 32 x 85 mm
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2813684 PCE Instruments Ultrasone sensor PCE-TDS 200+ MR Voedingsspanning (bereik): 5 V Meetbereik: 0 - 32 m/s 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2813684 PCE Instruments Ultrasone sensor PCE-TDS 200+ MR Voedingsspanning (bereik): 5 V Meetbereik: 0 - 32 m/s 1 stuk(s)
Omschrijving

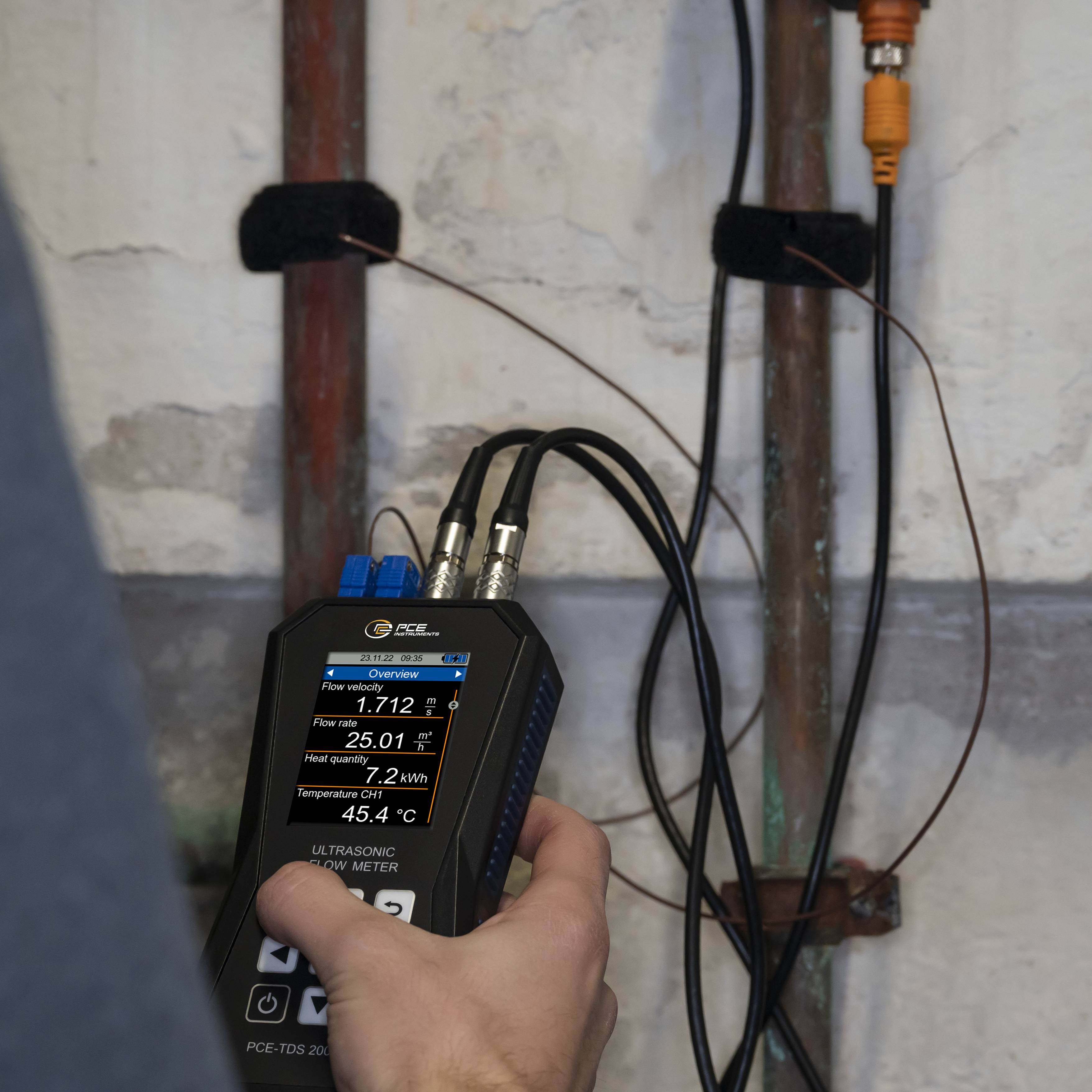

De debietmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5% v. MW. Bij een buisdiameter van DN ≥ 50, ±3,5% v. MW. Bij een buisdiameter van DN <50 en een reproduceerbaarheid van ±0,5 % v. MW. Is de debietmeter een bijzonder nauwkeurig meetmiddel. Voor de installatie van de sensoren bij de debietmeter is een installatiehulp beschikbaar. Bij de installatiehulp wordt grafisch de signaalkwaliteit van de debietmeter weergegeven. Bovendien wordt grafisch weergegeven of de sensoren van de debietmeter op de juiste afstand ten opzichte van elkaar zijn geplaatst. Om de doorstroommeting met de debietmeter uit te voeren, wordt na invoer van de buis- en medium-specificaties de stroomsnelheid, de volumestroom en het volume weergegeven. Bij de weergave van de meetwaarden zijn bij de debietmeter de meest uiteenlopende eenheden beschikbaar. Bijvoorbeeld: M3, L, gal, igl, mgl, cf, bal, ib en ob.
Tijdens een meting kunnen de meetwaarden via de datalogger bij de ultrasone debietmeter worden geregistreerd. Daarbij kunnen start- en stopomstandigheden en het geheugeninterval van 1 seconden tot 12 uur bij de debietmeter worden ingesteld. Een opslagpunt bevat bij de debietmeter eenmalig alle meetgrootheden. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen bij de ultrasone debietmeter. Daarbij kunnen 10 miljoen meetpunten op de ultrasone debietmeter worden opgeslagen.
Met de optionele software kunnen de geregistreerde meetwaarden door de debietmeter worden uitgelezen. Voor de analyse kunnen de meetwaarden van de debietmeter in tabelvorm en grafisch worden weergegeven. Voor een verdere verwerking van de meetwaarden van de debietmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de debietmeter via de software worden ingesteld. Een live-weergave van de meetwaarden van de ultrasone debietmeter is met de software ook mogelijk.

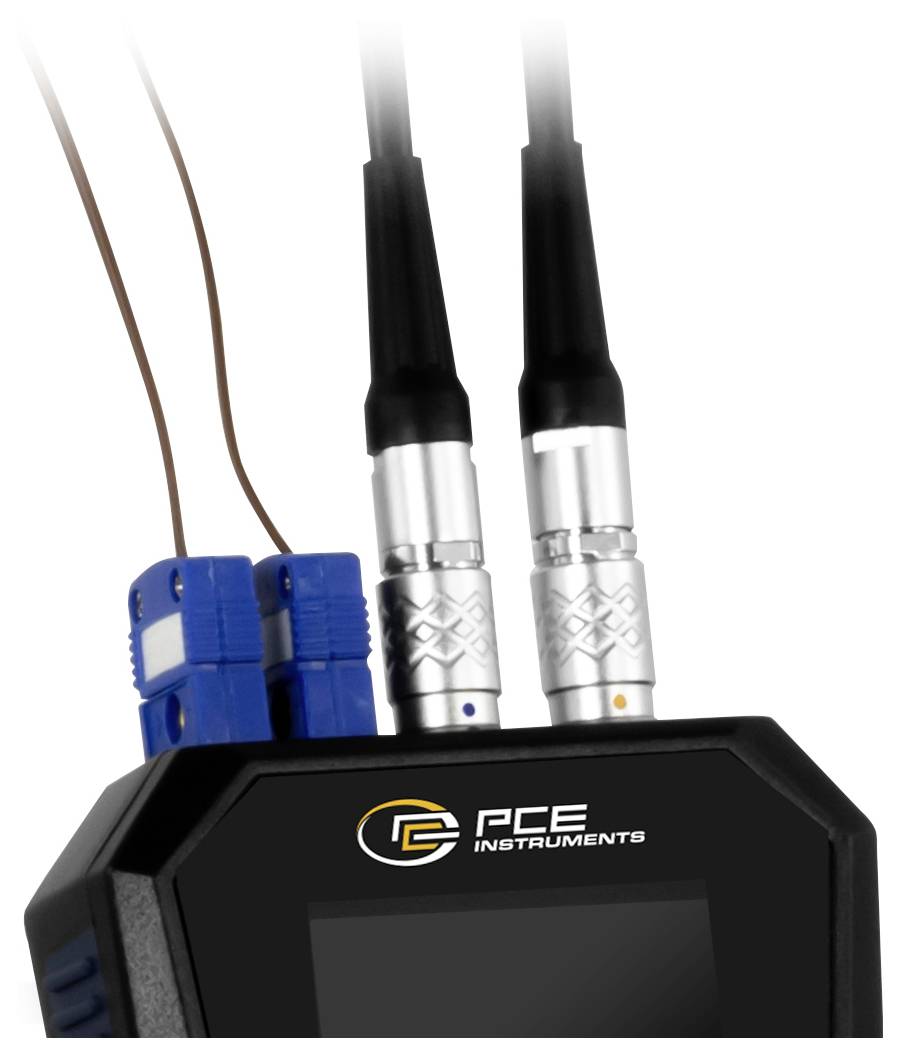

Om de hoeveelheid warmte met de debietmeter te bepalen, zijn bovendien twee thermo-elementen nodig. Deze zijn bij de PCE-TDS 200+ beschikbaar. De beide thermo-elementen van de debietmeter worden op de voor- en terugloop van een buizensysteem aangesloten. Aan de hand van het temperatuurverschil en de gemeten doorstroomhoeveelheid kan de debietmeter de hoeveelheid warmte bepalen. Indien nodig kan de debietmeter de kosten simultaan, tijdens de meting, per warmtegeneenheid berekenen en weergeven. Zo wordt de debietmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.
Het LCD-kleurendisplay van de ultrasone debietmeter heeft een grootte van 2,8” en is daardoor goed afleesbaar. Optioneel kan de debietmeter met een ISO- of DAkkS-kalibratiecertificaat worden uitgerust.
PCE-TDS 200 MR-SENSOR

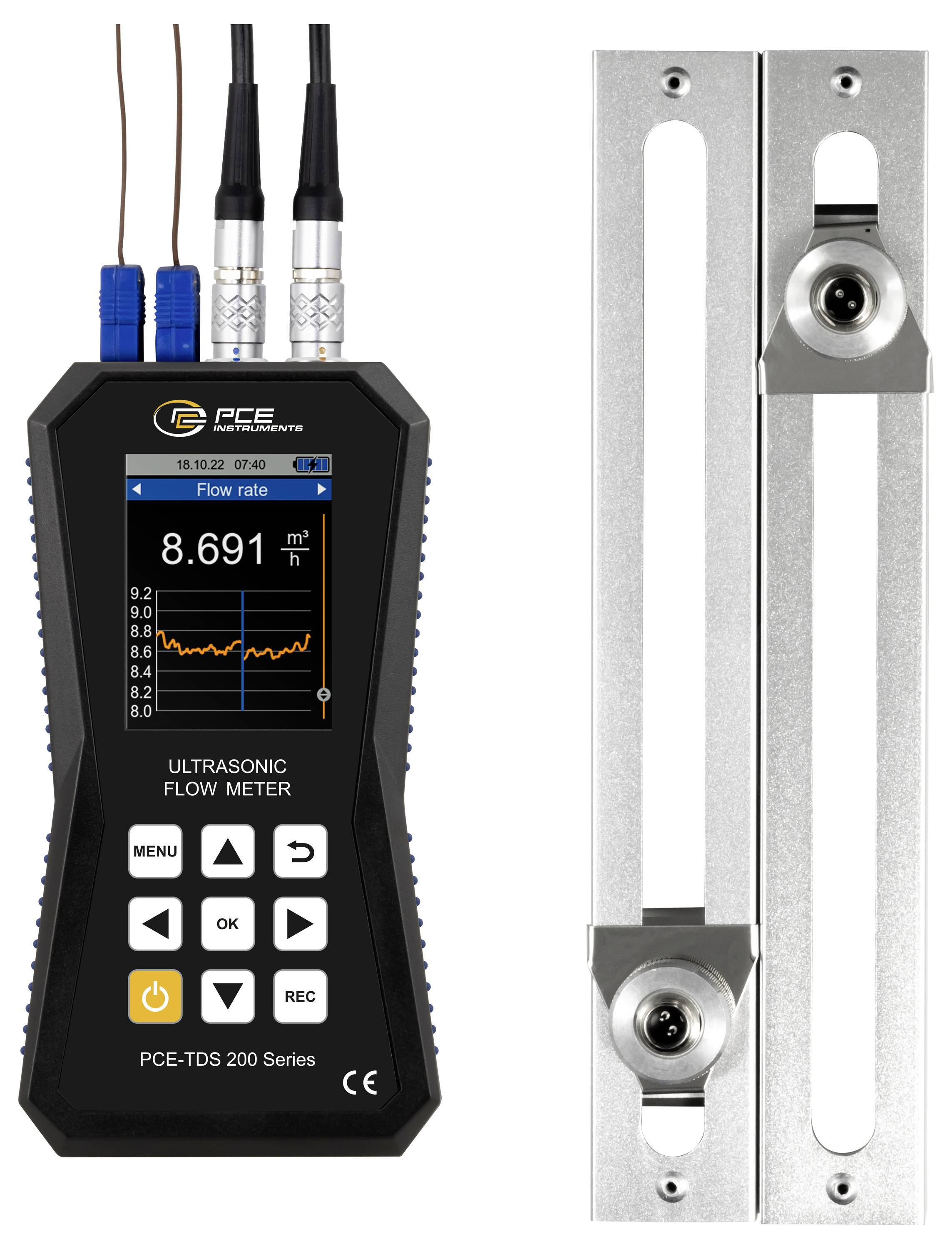

Gescheiden on Rail sensoren voor de buisgrootten DN 50: 700 / 57: 720 mm. De temperatuurbestendigheid ligt tussen -30 ± 160 °C. De sensor op de betreffende rail bevindt zich op een rail en kan dus passend worden geplaatst. Onder de rails bevinden zich magneten, die het mogelijk maken om zelfstandig aan buizen met een ijzerhoudend metaal vast te houden.
De teksten voor dit artikel zijn automatisch vertaald.
Tijdens een meting kunnen de meetwaarden via de datalogger bij de ultrasone debietmeter worden geregistreerd. Daarbij kunnen start- en stopomstandigheden en het geheugeninterval van 1 seconden tot 12 uur bij de debietmeter worden ingesteld. Een opslagpunt bevat bij de debietmeter eenmalig alle meetgrootheden. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen bij de ultrasone debietmeter. Daarbij kunnen 10 miljoen meetpunten op de ultrasone debietmeter worden opgeslagen.
Met de optionele software kunnen de geregistreerde meetwaarden door de debietmeter worden uitgelezen. Voor de analyse kunnen de meetwaarden van de debietmeter in tabelvorm en grafisch worden weergegeven. Voor een verdere verwerking van de meetwaarden van de debietmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de debietmeter via de software worden ingesteld. Een live-weergave van de meetwaarden van de ultrasone debietmeter is met de software ook mogelijk.
Om de hoeveelheid warmte met de debietmeter te bepalen, zijn bovendien twee thermo-elementen nodig. Deze zijn bij de PCE-TDS 200+ beschikbaar. De beide thermo-elementen van de debietmeter worden op de voor- en terugloop van een buizensysteem aangesloten. Aan de hand van het temperatuurverschil en de gemeten doorstroomhoeveelheid kan de debietmeter de hoeveelheid warmte bepalen. Indien nodig kan de debietmeter de kosten simultaan, tijdens de meting, per warmtegeneenheid berekenen en weergeven. Zo wordt de debietmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.
Het LCD-kleurendisplay van de ultrasone debietmeter heeft een grootte van 2,8” en is daardoor goed afleesbaar. Optioneel kan de debietmeter met een ISO- of DAkkS-kalibratiecertificaat worden uitgerust.
PCE-TDS 200 MR-SENSOR
Gescheiden on Rail sensoren voor de buisgrootten DN 50: 700 / 57: 720 mm. De temperatuurbestendigheid ligt tussen -30 ± 160 °C. De sensor op de betreffende rail bevindt zich op een rail en kan dus passend worden geplaatst. Onder de rails bevinden zich magneten, die het mogelijk maken om zelfstandig aan buizen met een ijzerhoudend metaal vast te houden.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Meetbereik ±32 m/s

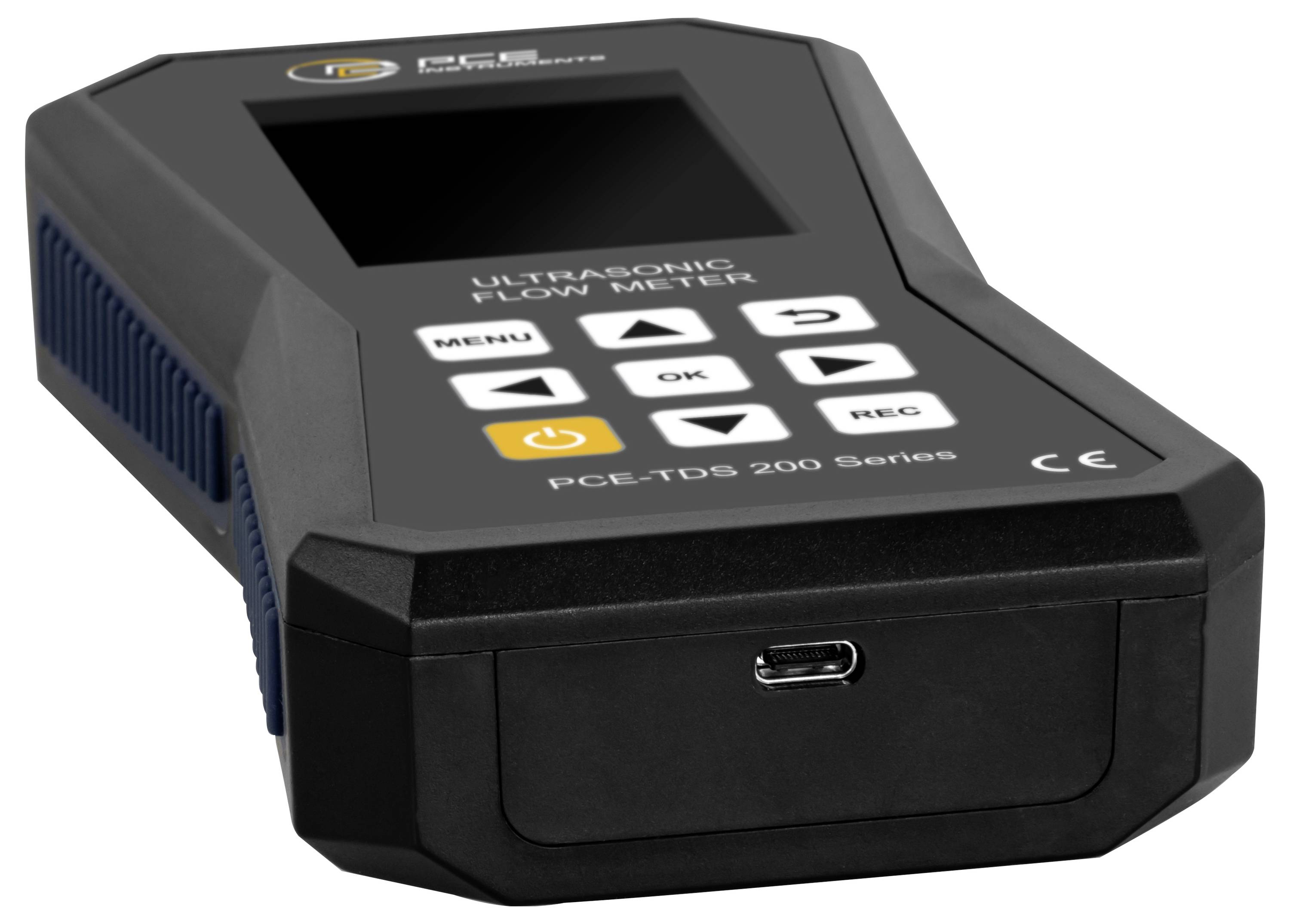

- USB-C® interface voor gegevensoverdracht
- optionele software voor analyse van de meetwaarden
- reproduceerbaarheid ±0,5% van de meetwaarde
- warmtemeting
- datageheugen voor 10 miljoen meetpunten
- individueel instelbare alarmgrenzen
- optioneel met ISO of DAkkS kalibratiecertificaat

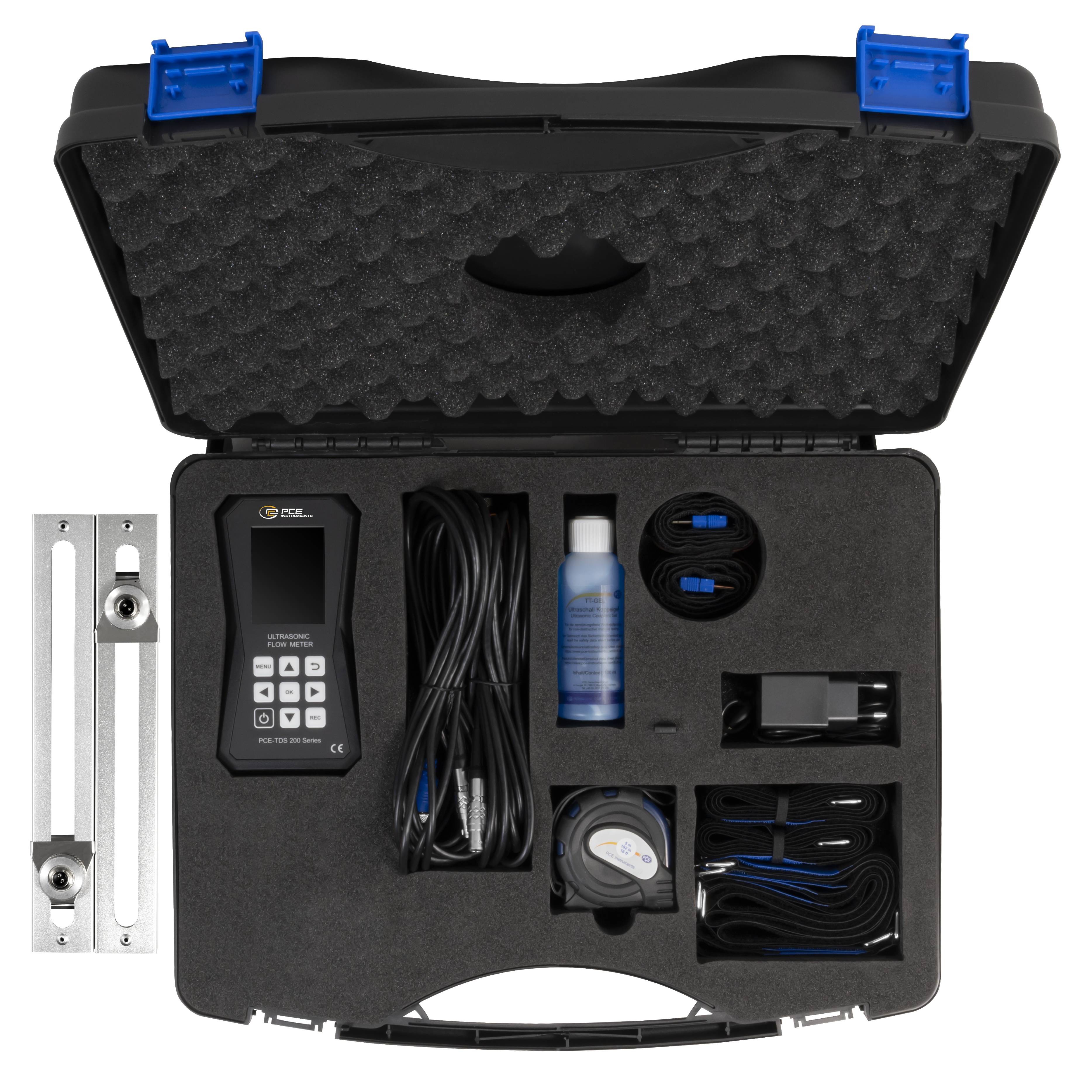

Omvang van de levering
- 1 x ultrasone stroommeter PCE-TDS 200+ MR
- 1 x stromingssensoren PCE-TDS 200 MR SENSOR (paar)
- 2x temperatuursensor TF-RA330
- 2 x 5 m verbindingskabel
- 2 x afneembare kabelbinder
- 1x netvoeding
- 1 x USB-C®-kabel
- 1 x ultrasoon contactgel
- 1x PCE-meetlint
- 1 x kunststof koffer
- 1x gebruiksaanwijzing
Opmerkingen
PCE Instruments ultrasone debietmeter PCE-TDS 200+ MR in overtuigende kwaliteit, met stromingsmeter voor ultrasone controle, met een waarde van de waarde
