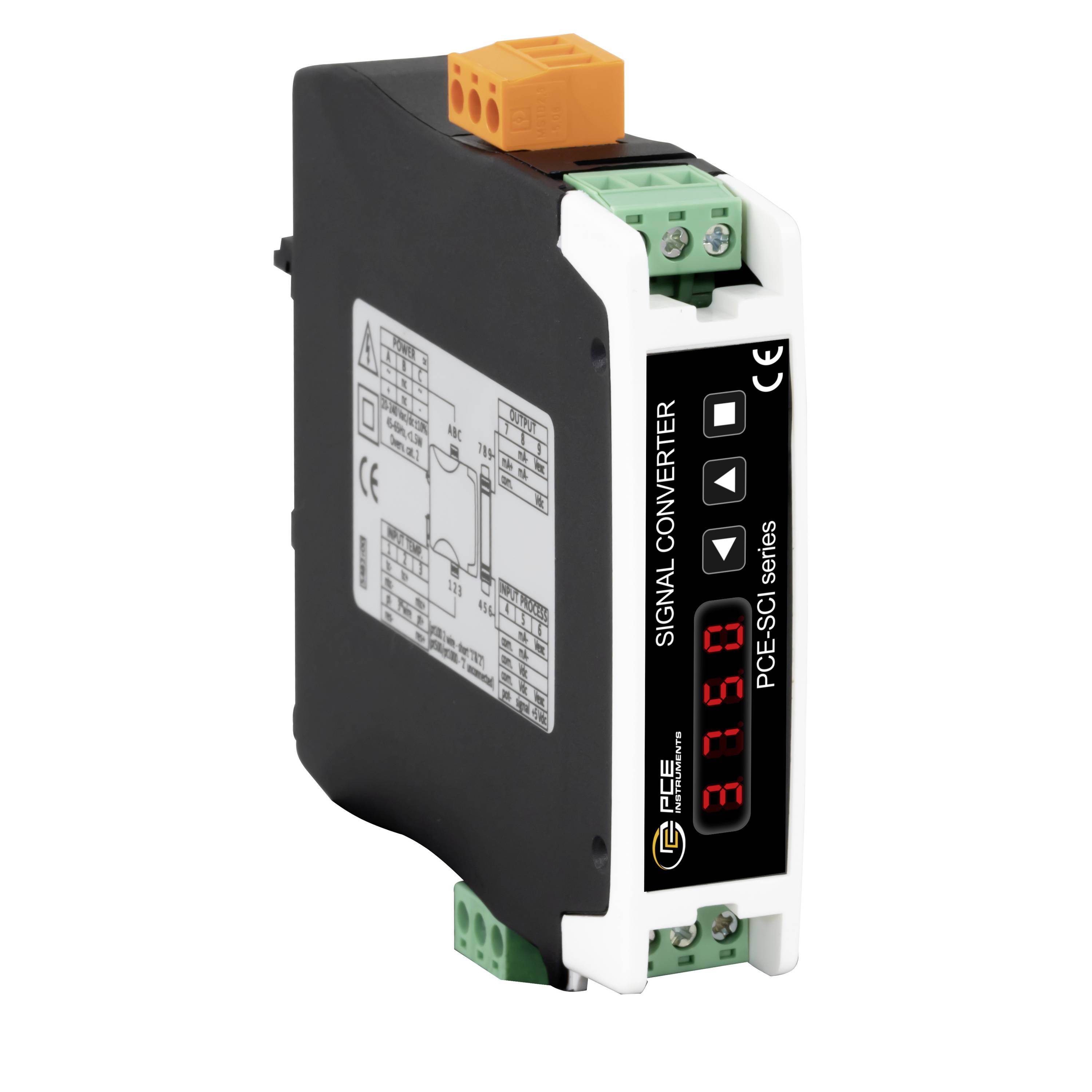

PCE Instruments DIN-rail-meetapparaat PCE-SCI-U
EAN:
Fabrikantnummer:
Artikelnummer:
Type
PCE-SCI-U
Fabrikantnr.
PCE-SCI-U
Soortnaam
Analoge omvormer
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 148,75 / Stuk)
€ 148,75
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
DIN-rail-meetapparaat
- Meer dan 100 combinaties voorselecteerbaar
- vrij schaalbaar
- In minder dan 5 min. in bedrijf
- Zet analoog ingangsbereik om
- Volledig galvanische scheiding
- Voedingsspanning 18... 265 V AC/DC
Technische specificaties
- Ingang meetbereik nauwkeurigheid overbelasting
- Processtroom
- 4 ... 20 mA< 0,3% v. MB. Max. 25 mA
- Processpanning
- 0 ... 10 V< 0,3% v. MB. Max. 25 V DC
- potentiometer
- 0 ... 100% 0 ... 500 Ω< 1% v. MB.
- 0 tot 20 kΩ
- weerstand
- 0 ... 2,5 kΩ< 1% v.MB.
- 0 tot 5 kΩ
- 0 ... 10 kΩ
- 0 ... 25 kΩ
- 0 ... 50 kΩ
- 0 ... 100 kΩ
- NTC (R25=10K Β=3500)
- -60 ... 90 °C< 1 % v. MB
- NTC (44006)
- -60 ... 90 °C
- 0 ... 90 °C
- thermo-element type J
- 0 ... 150 °C< 0,5% v. MB.
- 0 tot 300 °C
- 0 ... 450 °C
- 0 ... 600 °C
- 0 ... 800 °C
- 0 ... 1000 °C
- 0 ... 1200 °C
- thermo-element type K
- 0 ... 150 °C< 0,5 % v. MB.
- 0 tot 300 °C
- 0 ... 450 °C
- 0 ... 600 °C
- 0 ... 800 °C
- 0 ... 1000 °C
- 0 ... 1350 °C
- thermo-element type N
- 0 ... 150 °C< 1 % v. MB.
- 0 tot 300 °C
- 0 ... 450 °C
- 0 ... 600 °C
- 0 ... 800 °C
- 0 ... 1000 °C
- 0 ... 1300 °C
- thermo-element type E
- 0 ... 150 °C< 0,5 % v. MB.
- 0 tot 300 °C
- 0 ... 450 °C
- 0 ... 600 °C
- 0 ... 900 °C
- thermo-element type T
- 0 ... 100 °C< 1 % v. MB.
- 0 tot 200 °C
- 0 ... 300 °C
- 0 ... 400 °C
- thermo-element type R
- 0 ... 900 °C< 2 % v. MB.
- 0 tot 1200 °C
- 0 ... 1500 °C
- 0 ... 1750 °C
- thermo-element type S
- 0 ... 900 °C< 2 % v. MB.
- 0 tot 1200 °C
- 0 ... 1500 °C
- 0 ... 1750 °C
- Pt100 (2- & 3-draads)
- -200 ... 200 °C< 0,5 % v. MB.
- -100 tot 100 °C
- -50 ... 0 - 100 °C< 0,3 % v. MB.
- 0 tot 200 °C
- 0 ... 300 °C
- 0 ... 400 °C
- 0 ... 500 °C
- 0 ... 600 °C
- 0 ... 700 °C
- Pt500
- -150 ... 150 °C< 1 % v. MB.
- 0 tot 300 °C
- 0 ... 630 °C
- Pt1000
- -150 ... 150 °C< 1 % v. MB.
- 0 tot 300 °C
- 0 ... 630 °C
- Ni100 -60 ... 180 °C< 1% v. MB.
- Ni1000 -60 ... 180 °C< 1% v. MB.
- Temperatuurafwijking 150 ppm/°C
- responsietijd 300 ms ( 0 ... 99% v. MB)
- uitgang
- actief: 4 ... 20 mA max. Belasting 400 Ω
- passief: 4 ... 20 mA max. 30 V lusspanning
- 0 ... 10 V max. Belasting 1 kΩ
- instelling interne toetsen

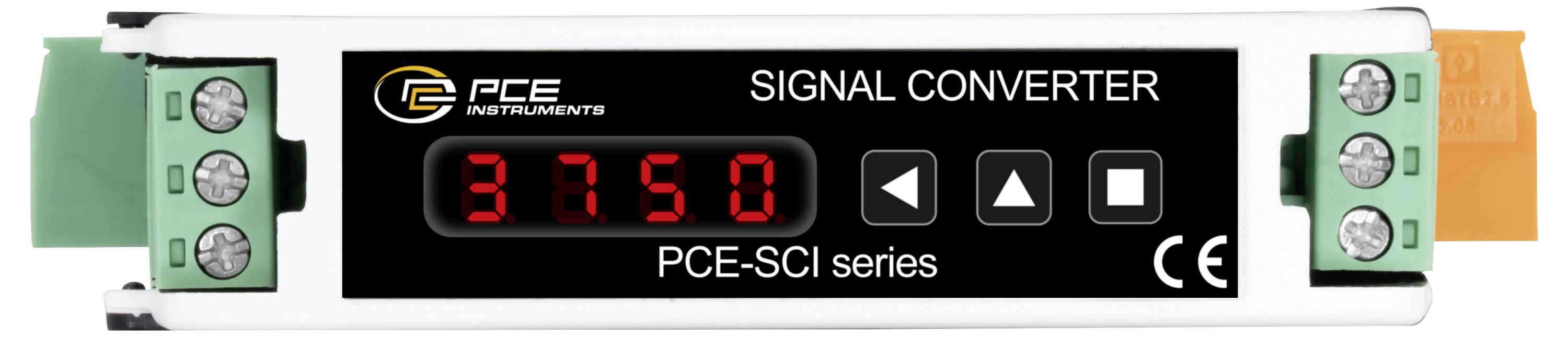

- weergave intern LED-display
- voedingsspanning 18 ... 265 V AC/DC / 45 ... 65 Hz
- opgenomen vermogen< 1,5 W
- aansluitbare kabeldoorsnede 1 ... 2,5 mm²
- beschermingscategorie 2
- isolatie 2300 Veff (max. 60 s)
- beschermingsgraad IP30
- montage 35 mm DIN-railmontage
- bedrijfsomstandigheden 0 ... 50 °C / niet-condenserend
- opslagomstandigheden -20 ... 70 °C / niet-condenserend A
- opwarmtijd ca. 15 min.
- Afmetingen 106 x 108 x 22,5 mm
- gewicht ca. 150 g.
- Type
PCE-SCI-U
- Fabrikantnr.
PCE-SCI-U
- Soortnaam
Analoge omvormer
Documenten en downloads
Datablad
Datablad 2452624 PCE Instruments DIN-rail-meetapparaat PCE-SCI-U
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2452624 PCE Instruments DIN-rail-meetapparaat PCE-SCI-U
Omschrijving
DIN-rail-meetapparaat stroom - spanning - temperatuur signaalomvormer met meer dan 100 instelbare combinaties / analoge ingangssignalen (0... 10 V, 4... 20 mA, Pt100, thermo-elementen) in galvanisch gescheiden, analoge normsignalen het DIN-railmeetapparaat zet een analoog ingangssignaal om in een overeenkomstig analoog uitgangssignaal. Daarbij zijn de in- en uitgangssignalen volledig galvanisch gescheiden van het DIN-railmeetapparaat. De instelling van het ingangs- en uitgangsbereik gebeurt via twee knoppen. De instelling wordt op een intern LED-display weergegeven. Meer dan 100 verschillende combinaties van in- en uitgang en de vrije schaalverdeling binnen de ingestelde gebieden maken van dit DIN-railmeetapparaat een universeel inzetbaar apparaat en besparen kostbare en uitgebreide opslag van verschillende soorten. Omdat in- en uitgangsbereik ook identiek kunnen worden ingesteld, kan het DIN-railmeetapparaat ook voor galvanische ontkoppeling worden gebruikt. Het DIN-railmeetapparaat wordt eenvoudig op een C- of DIN-rail geklapt. De signaalomvormer kan worden gebruikt met een spanning tussen 18... 265 V AC/DC
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1x DIN-rail-meetapparaat PCE-SCI-u.
- 1x gebruiksaanwijzing
