Jumo Programmeerbare hoofdmeetomvormer met draadloze overdracht 00537914

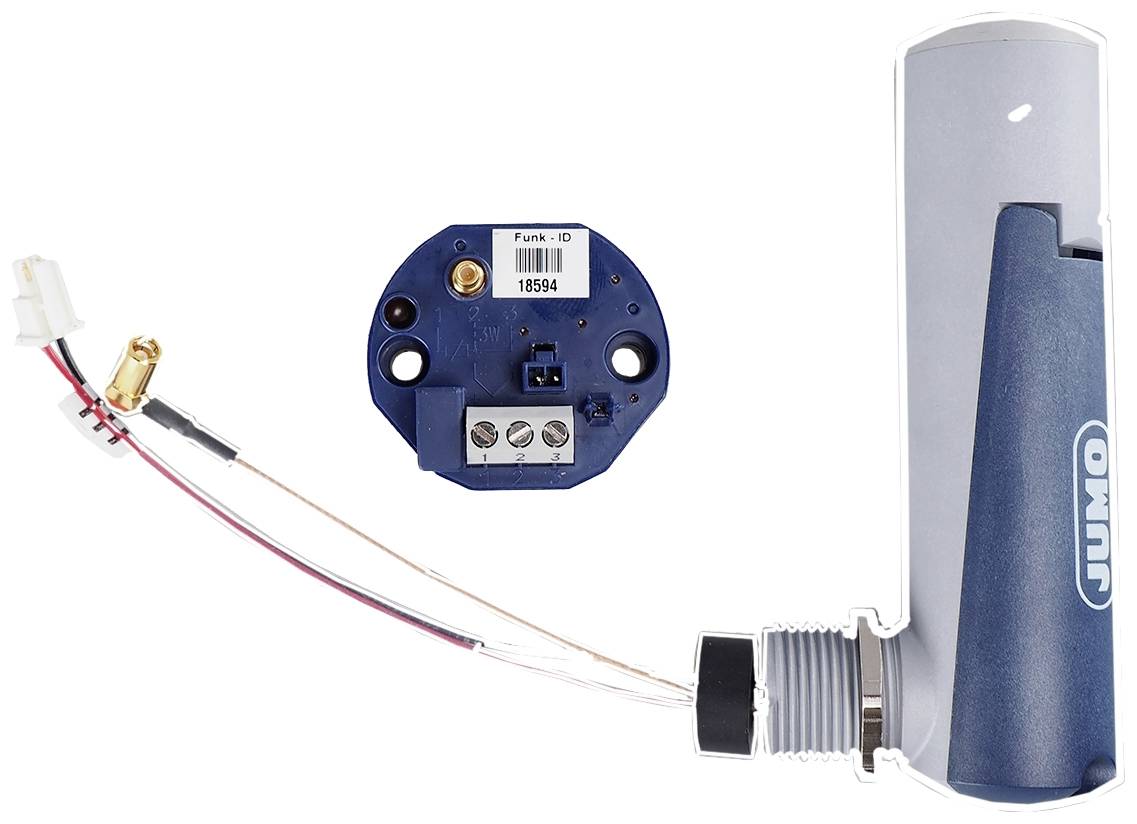

De hoofdmeetomvormer met draadloze meetwaardeoverdracht wordt in combinatie met een Wtrans-ontvanger gebruikt voor stationaire of mobiele registratie van temperaturen met weerstandsthermometers of thermo-elementen. Als alternatief kunnen weerstanden tot 10 kΩ, spanningen tot 50 mV en met behulp van externe shunt-stromen tot 20 mA worden gemeten. Klantspecifieke linearisatie is mogelijk. De meetwaarden worden draadloos naar de ontvanger van het Wtrans-meetsysteem overgedragen. Op de ontvanger worden de meetwaarden weergegeven en zijn in digitale vorm beschikbaar op de RS485-interface en als analoge uitgangen. Naar keuze kunnen met twee relaisuitgangen verschillende alarmen worden gesignaleerd. Deze voor industrieel gebruik bestemde hoofdmeetomvormer bestaat uit de meetomvormer met geïntegreerde zendeenheid en een antenne-accubehuizing. De meetomvormer is ontworpen voor montage in aansluitkoppen van vorm B en werkt in het omgevingstemperatuurbereik van -30 tot 85 °C. Inbouw in klantspecifieke aansluitkoppen is mogelijk. De antenne-accubehuizing is via een schroefverbinding (M20×1,5) met de aansluitkop verbonden. De zendfrequentie van het Wtrans-meetsysteem bedraagt 868,4 MHz. Deze frequentie is grotendeels ongevoelig voor externe storende invloeden en maakt overdracht ook in een ruwe industriële omgeving mogelijk. Als de antenne-wandhouder aan de ontvangerzijde met de 3 m lange antennekabel wordt gebruikt, bedraagt het bereik in het vrije veld 300 m. Voor de voeding van de hoofdmeettransformator wordt een lithium-batterij 3,6 V, 2,2 Ah (formaat AA) gebruikt. Voor een eenvoudige configuratie en parametrisering van de hoofdmeetomvormer en Wtrans-ontvanger op de PC is als accessoire een setup-programma beschikbaar. Optioneel kan met de online-Chart-functie een meetwaarderegistratie op de PC plaatsvinden.

De teksten voor dit artikel zijn automatisch vertaald.
