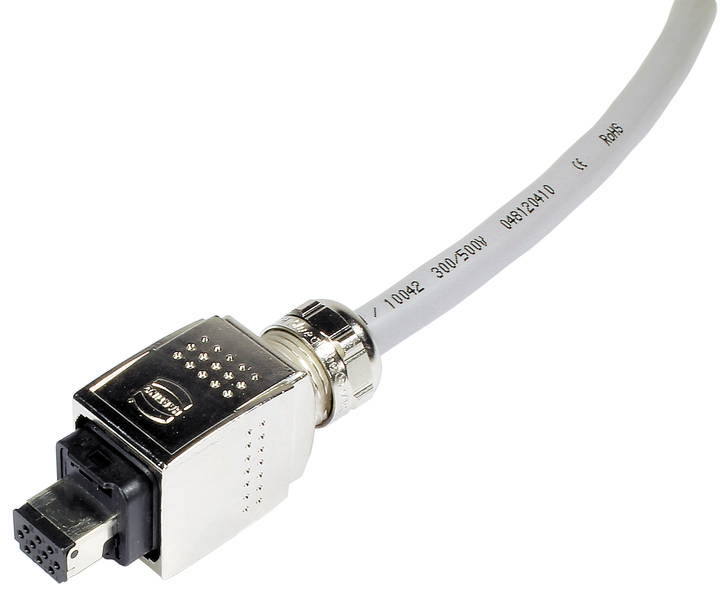

HARTING 09352620401 Connectorset Totaal aantal polen: 10 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Connectorset
Totaal aantal polen
10
Aansluiting
Crimpen
Inhoud
1 stuk(s)
Nominale stroom (afgerond)
5 A
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 69,41
3
3% = € 5,76
€ 67,49
5
4% = € 13,45
€ 66,72
10
5% = € 32,00
€ 66,21
25
5% = € 94,50
€ 65,63
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 69,41 / Stuk)
€ 69,41
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Serie: Han Han ® PushPull (V14)
- Component: Connectorsets
- Aansluitmethode: Krimpaansluiting
- Aantal contacten: 10
- Vergrendelingswijze: PushPull
- Raster, aansluitzijde: 2,4 mm;3 mm
- Nominale stroom: 1,5 A.
- Isolatieweerstand: >109 Ω
- Doorgangsweerstand: ≤ 10 mΩ
- Grenstemperatuur: -40 ... +85 °C
- Insteekcycli: ≥ 500
- Testspanning Ueff: 1,5 kV (contact-contact);1,5 kV (contact-massa)
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 61076-3-117 variant 14 (V14);IEC 61076-3-119 insteekgezicht;en 45545-2
- Nettogewicht: 1 g
- Aanduiding: Signaal
- Raster, insteekzijde: 2,4 mm;3 mm
- Slagwijdte: ≥ 1,1 mm
- Kruipafstand: ≥ 1,1 mm
- Kenmerken: Intuïtieve vergrendeling
- Nominale spanning: 50 V
- Toegekende stootspanning: 1,5 kV
- Verontreinigingsgraad: 3
- Opmerkingen: Neem bij de installatie van een PROFINET-systeem de PROFINET-montagerichting in acht.
- Steekkracht: 120 N
- Trekkracht: Rever50 N
- Kabeldoorsnede: AWG 26... AWG: 18
- Beschrijving: AIDA-conform
- Afscherming: Volledig afgeschermd, 360° afschermingscontact
- Beschermingsklasse conform IEC 60529: IP65;IP67
- PROFINET: Ja
- Trillingsbestendigheid: 10-500 Hz, 5 g, 0,35 mm, 10 cycli conform IEC 61373 categorie 1 klasse B
- Goedkeuringen: DNV GL
- Schokbestendigheid: 50 g/11 ms, 10 stoten/as en richting
- Klembereik: 7... 11 mm
- Materiaal behuizing: zink-spuitgietwerk
- Oppervlak behuizing: Vernikkeld
- Aderbuitendiameter: ≤ 2,1 mm
- Kabeldiameter: 7 ... 11 mm
- Materiaal O-ring: NBR
- Materiaal kabelafdichting: TPE
- Type
09 35 262 0401
- Soortnaam
Connectorset
- Totaal aantal polen
10
- Aansluiting
Crimpen
- Inhoud
1 stuk(s)
- Nominale stroom
5 A
- Nominale stroom (afgerond)
5 A
- Nominale spanning
50 V
- Kabeldiameter tot
11 mm
- Kabeldiameter vanaf
7 mm
- Materiaal (behuizing)
Tinspuitgiet
- Fabrikantnr.
09352620401
- Kabel-Ø
7 - 11 mm
- Aantal polen
10
IP65
IP67
Push Pull
50 V
10
Other
Zinc
Other
-40-85 °C
Other
1.5 kV
Crimp connection
Other
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
IP65
Other
Other
Other
5 A
Documenten en downloads
Datablad
Datablad 3001281 HARTING 09352620401 Connectorset Totaal aantal polen: 10 1 stuk(s)
Datablad 3001281 HARTING 09352620401 Connectorset Totaal aantal polen: 10 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3001281 HARTING 09352620401 Connectorset Totaal aantal polen: 10 1 stuk(s)
Omschrijving
Connector, connectorsets AIDA-conform, krimpaansluiting, nominale stroom: 5 A, contacten: 10, PushPull, klembereik: 7... 11 mm
