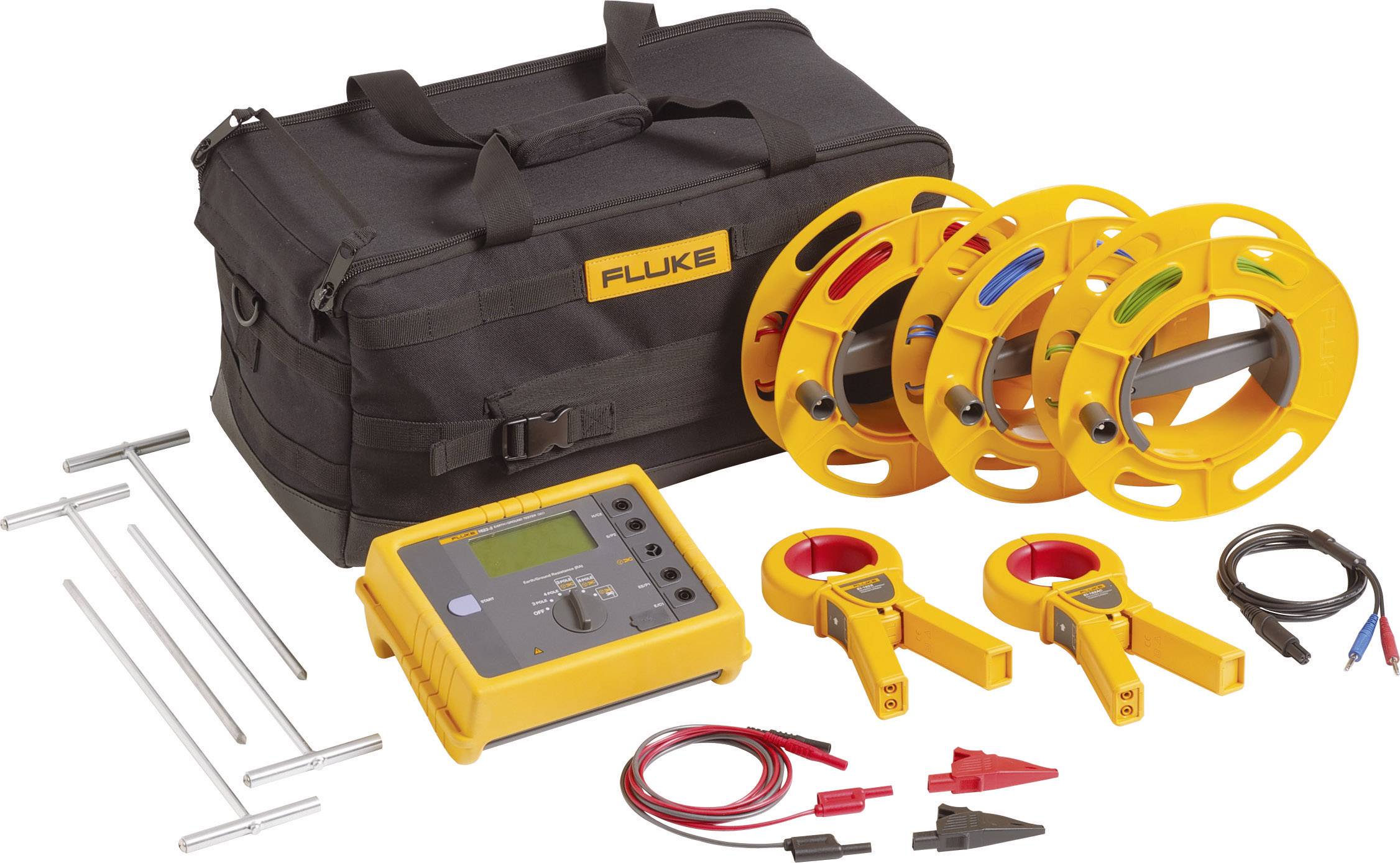

Fluke 1623-2 KIT Aardingsmeter

Aardingsmeters zoals de Fluke 1623-2 zijn onmisbare gereedschappen bij foutopsporing. Ze dragen bij aan maximale beschikbaarheid van systemen en verkleinen het risico van elektrische schokken bij de gebruikers. Als lekstromen niet via een reglementair geïnstalleerd en onderhouden aardingssysteem naar de aarde worden afgevoerd, zullen ze ongewenste wegen vinden, die ook via het menselijk lichaam kunnen lopen.

Als er geen reglementaire aarding aanwezig is, neemt ook het risico van bedrijfsstoringen toe. Zonder efficiënt aardingssysteem kunnen elektrische apparaten uitvallen, en kunnen er vervormingsfactor- en vermogensfactorproblemen optreden en de meest verschillende, sporadisch voorkomende storingen. Uit onderzoek blijkt dat 25% van de netkwaliteitsproblemen terug te voeren zijn op gebrekkige aarding.

Werkt zonder aardingspen
Met de aardingsmeter Fluke 1623-2 kunnen aardlusweerstanden gewoon met de stroomtang worden gemeten. Bij deze meetmethode worden twee tangen om de aardelektrode gelegd en op het meetapparaat aangesloten. Er worden geen aardingspennen gebruikt. Via een van de tangen wordt een bekende vaste spanning geïnduceerd, en met de tweede tang wordt de stroom gemeten. Vervolgens bepaalt het meetapparaat automatisch de weerstand van de aardelektrode. Deze methode kan alleen worden toegepast als op het te testen gebouw of de te testen structuur een aardingssysteem is aangesloten. Maar dat is meestal het geval. Waar slechts één massa-aansluiting bestaat, zoals dat in veel woongebieden het geval is, levert de werkwijze zonder pen geen aanvaardbare waarde op. In dat geval moet de meting volgens de spanningsvalmethode plaatsvinden.

Voor de werkwijze zonder pen hoeven de aardelektroden niet te worden losgekoppeld, zodat het aangesloten aardingssysteem tijdens de test intact blijft. De tijd waarin hele dagen werden besteed om de pennen te plaatsen en op elke aardelektroden in de installatie aan te sluiten, behoort eindelijk tot het verleden. Dat bespaart veel tijd. U kunt aardingsmetingen in gebouwen, aan elektriciteitsmasten en overal daar verrichten, waar de ondergrond niet toegankelijk is.

Het meetapparaat met de meest uitgebreide functionaliteit
De Fluke 1623-2 is een uniek aardingsmeetapparaat, dat alle vier soorten aardingsmetingen kan verrichten.
• 3- en 4-polige spanningsvalmethode (met pennen)
• 4-polige aardweerstandsmeting (met pennen)
• Selectieve meting (met een tang en pennen)
• Meting zonder pen (met alleen twee tangen)
