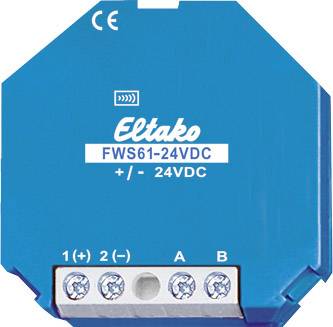

Eltako FWS61-24V DC Zendunit Draadloos Inbouw (in muur) Bereik max. (in het vrije veld) 30 m

Draadloze weerdata-zendmodule voor de zeven weergegevens van de multisensor MS. Met interne antenne. Stand-byverlies slechts 0,3 watt. Voor inbouwmontage. 45 mm lang, 45 mm breed en 18 mm diep. Voedingsspanning 24 V DC van de 33 mm diepe schakelnetadapter SNT61-230V/24VDC-0,25A, verder 45 mm lang en 45 mm breed. Deze schakelnetadapter voorziet tegelijkertijd de multisensor MS en verwarming van de regensensor. Eventueel voor beide apparaten samen een diepe inbouwdoos plaatsen. Deze weerdatazendmodule ontvangt via de kabel J-Y (ST) Y 2 x 2 x 0,8 van de aan de buitenkant van het gebouw bevestigde multisensor MS elke seconde de zeven actueel verzamelde weergegevens helderheid (uit drie windrichtingen), schemering, wind, regen en buitentemperatuur en verzendt deze met de onderstaande prioriteit als draadloze signalen in het Eltako communicatiesysteem voor gebouwen. De analyse gebeurt met de draadloze visualisatie- en besturingssoftware voor gebouwen GFVS, het multifunctionele draadloze sensorrelais FMSR14, de actuatoren FSB14 en FSB71 en het draadloze weergegevensdisplay FWA65D. Bij het plaatsen van de voedingsspanning wordt direct een programmeersignaal verzonden en na circa 60 seconden twee statussignalen met alle actuele waarden. Daarna ten minste om de 10 minuten, maar ook: helderheidswaarden west, zuid en oost telkens van 0 tot 99 klx bij een verandering met ten minste 10%. Dempingswaarden van 0 tot 999 lux bij een verandering van minimaal 10%. Windkracht van 0 tot 70 m/s. Vanaf 4 m/s tot 16 m/s worden de actuele waarden onmiddellijk 3 keer per seconde verzonden en verder oplopende waarden binnen 20 seconden. Afnemende windsterktes worden stapsgewijs met 20 seconden vertraging verzonden. Regen in het begin meteen 3 keer, na het einde binnen de 20 seconden. Temperatuurwaarden van -40,0 °C tot +80,0 °C om de 10 minuten, samen met alle andere waarden via een statussignaal. De analyse gebeurt met de draadloze visualiserings- en besturingssoftware voor gebouwen GFVS, het draadloze multifunctionele sensorrelais FMSR12 (in voorbereiding) en het weergegevensdisplay FWA65D (in voorbereiding). Bewaking van de multisensorfunctie en kabelbreuk: als de weergegevensmelding van de multisensor MS 5 seconden volledig uitblijft, dan stuurt de FWS61 direct en daarna weer om de 30 seconden een alarmsignaal, dat als knopsignaal in een actuator kan worden geïntegreerd, om indien gewenst als signaal te gebruiken. Bovendien worden twee statussignalen met de waarden helderheid 0 lux, schemering 0 lux, temperatuur -40 °C (vorst), wind 70 m/s en regen verzonden. Als er weer een melding van de multisensor MS wordt herkend, wordt het alarm automatisch beëindigd.
