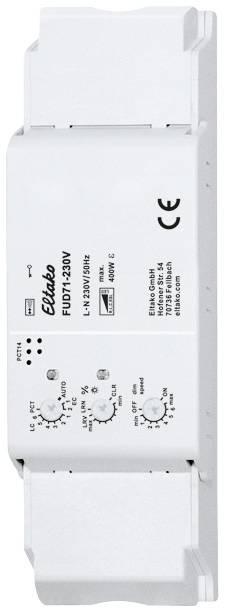

Eltako FUD71-230V Dimschakelaar Dimschakelaar

Universele dimschakelaar, Power MOSFET tot 400 W. Automatische herkenning van de lamp Minimale helderheid en dimsnelheid instelbaar. Met kinder-, slaap- en lichtwekschakeling, constante lichtregeling en master-slave-modus. Bovendien met lichtzenbesturing via PC of met draadloze toetsen. Gecodeerde draadloze, bidirectionele draadloze en repeater-functie inschakelbaar. Stand-by verlies slechts 0,7 Watt. Montage in de 230V-netaansluitkabel, bijvoorbeeld in tussenplafonds en lampen. 166mm lang, 46mm breed en 31mm hoog. Met kabeltrekontlasting. Universele dimschakelaar voor lampen tot 400 W, afhankelijk van de beluchtingsverhoudingen. Dimbare 230V-LED-lampen en dimbare spaarlampen ESL bovendien afhankelijk van de lampenelektronica en de dimmer. Schakeling in nuldoorgang met soft-aan en soft-out voor het ontzien van de lamp. Het ingestelde helderheidsniveau blijft bij het uitschakelen opgeslagen (geheugen). Bij een stroomuitval worden de schakelstand en de helderheidsstand opgeslagen en wordt indien nodig bij het opnieuw inschakelen van de voedingsspanning ingeschakeld. Automatische elektronische overbelastingsbeveiliging en uitschakeling bij te hoge temperatuur. Er kunnen gecodeerde sensoren worden ingeleerd. Bidirectionele draadloze en/of repeater-functie kan worden ingeschakeld. Elke statuswijziging en ontvangen centrale stuurtelegrammen worden dan met een radiografisch telegram bevestigd. Deze draadloze telegram kan in andere actoren en de GFVS-software worden ingeleerd. In de GFVS-software wordt bovendien de actuele dimwaarde in % weergegeven. De bovenste draaischakelaar bepaalt tijdens het gebruik of de automatische lampherkenning moet werken of speciale comfort-standen: AUTO laat het dimmen van alle lampsoorten toe. LC1 is een comfort-stand voor dimbare 230V-LED-lampen, die zich op AUTO (fase-fase) constructieLeerafhankelijk niet ver genoeg afdimbaar laten en daarom op fase-aansnijding van de LC1 moeten worden gedwongen. LC2 en LC3 zijn comfortstanden voor dimbare 230V-LED-lampen zoals LC1, maar met andere dimcurves. EC1 is een comfort-stand voor spaarlampen, die vanwege de constructie met een verhoogde spanning moeten worden ingeschakeld, zodat deze ook koud veilig weer inschakelen. EC2 is een comfort-stand voor spaarlampen, die door de constructie niet kunnen worden gedimd. Daarom is Memory in deze stand uitgeschakeld. In de standen LC1, LC2, LC3, EC1 en EC2 mogen geen inductieve (gewikkelde) trafo's worden gebruikt. Bovendien kan het maximale aantal dimbare LED-lampen constructietraitities onder bepaalde omstandigheden lager zijn dan in de stand AUTO. LC4, LC5 en LC6 zijn comfortstanden voor LED-lampen zoals AUTO, maar met andere dimcurves. PCT is een positie voor speciale functies die met de PC-tool PCT14 zijn ingesteld. De PCT14-verbinding vindt plaats met de data-adapter DAT71. Met de middelste draaischakelaar voor %lamp kan de minimale helderheid (volledig gedimd) worden ingesteld. Met de onderste dim-speed draaischakelaar kan de dimmer-snelheid worden ingesteld. De toetsen kunnen als richtingstester of als universele toets worden ingeleerd: Als richtingstester is dan aan één kant ingeschakeld en gedimd en aan de andere kant uitgeschakeld en gedimd. Een dubbele klik op de inschakelzijde activeert het automatisch dimmen tot de volledige helderheid met dim-speed-snelheid. Door te dubbelklikken aan de uitschakelzijde wordt de sluimerschakeling geactiveerd. De kinderkamerschakeling wordt aan de inschakelzijde uitgevoerd. Als universele knop wordt de richting omgekeerd door kort loslaten van de toets. Lichtzenbesturing, constante lichtregeling, master-slave-modus, lichtwekschakeling, kinderzimmer-schakeling en sluimerschakeling volgens de gebruiksaanwijzing. Met een als trappenlichttoets ingeleerde toets kan een tijdschakelaar voor trappenlicht met RV = 2 minuten worden opgeroepen. Met afzonderlijke lichtzenenAandeltoetsen kunnen bij het inleren ingestelde helderheden worden opgeroepen. Met een ingeleerde FHD60 kan een schemerschakelaar worden gerealiseerd. Met maximaal 4 FBH kan afhankelijk van beweging en helderheid worden ingeschakeld. De LED begeleidt het inleerproces volgens de gebruiksaanwijzing en geeft tijdens het gebruik stuurcommando's door kort oplichten weer.

De teksten voor dit artikel zijn automatisch vertaald.
