Eltako DSZ15D-3x80A MID 28380015 kWh-meter 3-fasen Digitaal 80 A Conform MID: Ja 1 stuk(s) kopen ? Conrad Electronic

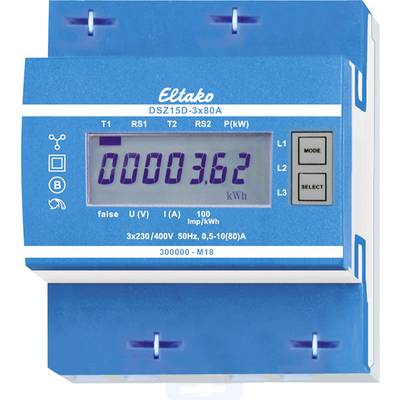

Blauwe elektriciteitsmeter met digitaal display dat '0003.62 kWh' weergeeft. Gemarkeerd met 'Eltako DSZ15D-3x80A'. Uitgebreide toetsen aan de rechterkant.

Soortnaam

kWh-meter 3-fasen

Belastingsstroom

80 A

Weergave

Digitaal

IJking

Geijkt

Metertype

Elektronisch

78 Stuk(s)

Verkoop en verzending:

Conrad Electronic Algemene voorwaarden

Aantal

Stuk(s)

Totaal (€ 128,09 / Stuk)

€

U heeft al het beste aanbod voor uw hoeveelheid.

Juridisch probleem melden

Technische specificaties

Metertype: Elektronisch

Soortnaam: kWh-meter 3-fasen

Belastingsstroom: 80 A

Weergave: Digitaal

IJking: Geijkt

Voedingsspanning: 230 V
400 V

Kleur (specifiek): Blauw

Afm.: (l x b x h) 58 x 70 x 58 mm

Gewicht: 0.2490 kg

Uitvoering: Directe meting

Voedingsspanning: 230 V
400 V

Eigen verbruik: 0.5 W

Inbouwbreedte: 70 mm

Frequentie: 50 Hz

Nauwkeurigheidsklasse: B

Conform MID: Ja

Meetfunctie: Effectief vermogen

Spanningsbereik (nom.): 230 tot 400 V

Netspanning (max.): 400 V

Netspanning (min.): 230 V

Breedte: 70 mm

Hoogte: 58 mm

: 58 mm

Stroom (max.): 80 A

Stroom (min.): 10 A

Stroombereik: 10 tot 80 A

Type: DSZ15D-3x80A MID

Diepte: 81.0000 mm

: DRA (DIN-rail adaptor)

: 70 mm

: Direct measurement

: 82 mm

: 58 mm

: Purchase

: Digital

: 0.5 W

: 50-50 Hz

: 80 A

: 4

: 7

: Electronic

: IP20

: Other

: Effective power

: Two-tariff

: External

: TRUE

: TRUE

: Measuring Instruments Directive

: Optical

: S0

: 1000-1000 Imp/kWh (kvarh)

: B

: Four conductor

: 230-230 V

: 400-400 V

: 10 A

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2162053 Eltako DSZ15D-3x80A MID 28380015 kWh-meter 3-fasen Digitaal 80 A Conform MID: Ja 1 stuk(s)

Omschrijving

Alleen geijkte tellers zijn volgens paragraaf 25 van de Duitse ijkwet toegelaten voor stroomberekening. Niet-naleving is een overtreding volgens paragraaf 19. Maximale stroom 3x80 A, stand-by verlies slechts 0,5 watt per kring. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 4 deeleenheden = 70 mm breed, 58 mm diep. Nauwkeurigheidsklasse B (1%). Met S0-interface. De direct metende elektriciteitsmeter meet de effectieve energie aan de hand van de stromen tussen de ingangen en uitgangen. Het eigen verbruik van maximaal 0,5 watt effectief vermogen per kring wordt niet gemeten en niet weergegeven. Er kunnen 1, 2 of 3 buitenkabels met een stroom tot 80 A worden aangesloten. De aanloopstroom bedraagt 40 mA. De N-leiding moet aanwezig zijn. Het 7-segments LC-display is ook zonder voeding twee keer binnen twee weken afleesbaar. Het verbruikte vermogen wordt met een 100 keer per kWh knipperende balk op het display weergegeven. Standaard ook als 2-tarief-teller te gebruiken: als er 230 V spanning op de klemmen E1/E2 staat, gaat de meter over naar het tweede tarief. Rechts naast het display bevinden zich de knoppen MODE en SELECT, waarmee u overeenkomstig de gebruiksaanwijzing in het menu kunt bladeren. Eerst wordt de achtergrondverlichting ingeschakeld. Daarna is het mogelijk om de totale effectieve energie per tarief, de effectieve energie van de dagtellers RS1 of RS2, het huidige effectieve vermogen, en de spanning en de stroom per buitenkabel weer te geven. Foutmelding (false): bij ontbrekende buitenkabel of verkeerde stroomrichting worden "false" en de desbetreffende buitenkabel op het display weergegeven.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
