Driefasige elektriciteitsmeter met digitaal display, toont technische specificaties en fabrikantinformatie.

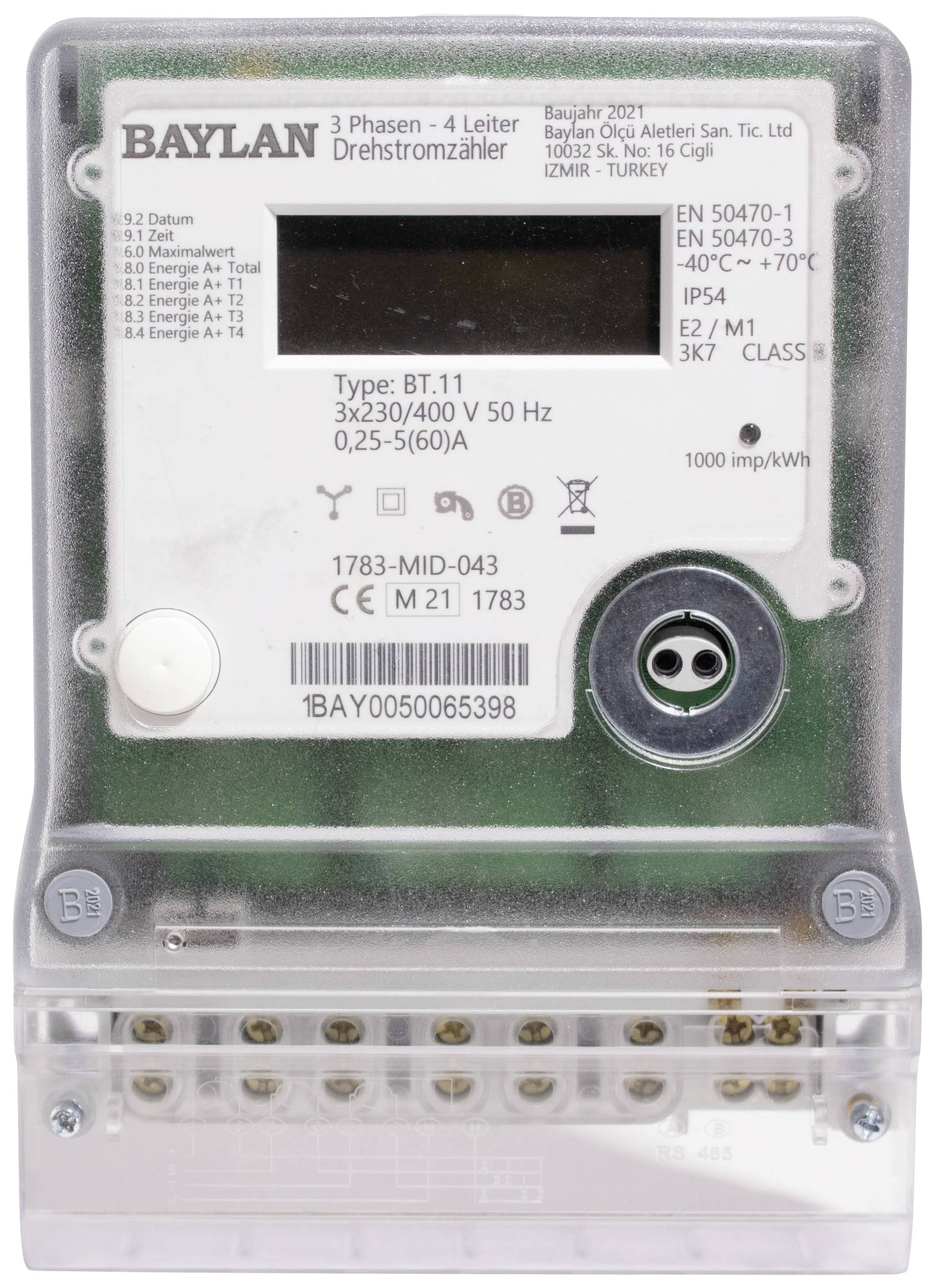

'BAYLAN driefasige wisselstroomteller' toont technische specificaties zoals spanning (3x230/400 V) en beschermingsgraad (IP54).

Witte, rechthoekige wandhouder met een transparante, verwijderbare afdekking onderaan. Geschikt voor organizers of beschermingsvoorzieningen.

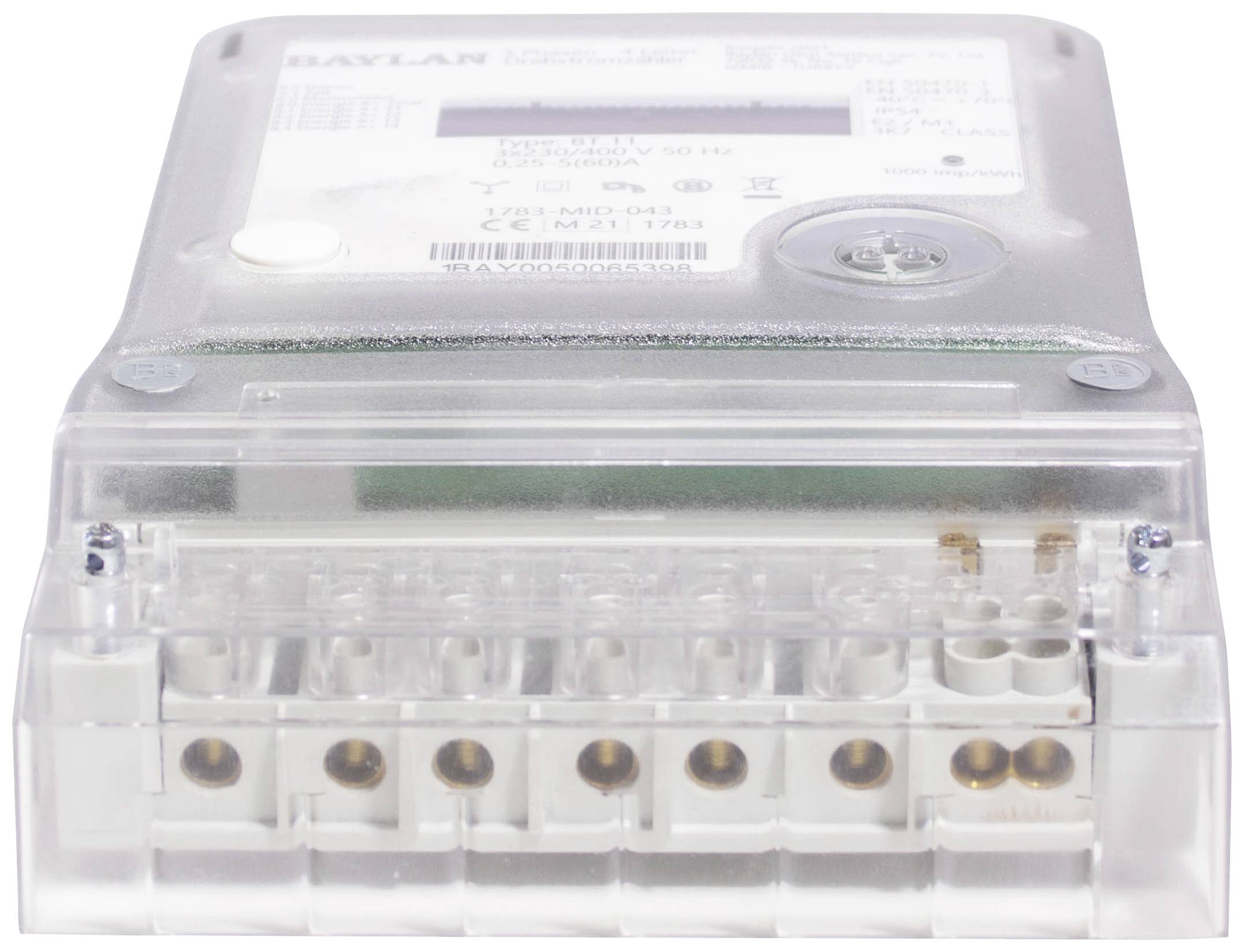

'Een digitale elektriciteitsmeter van voren, met aansluitklemmen en een display voor het weergeven van het elektriciteitsverbruik.'

1/4

Soortnaam

kWh-meter 3-fasen

Belastingsstroom

60 A

Weergave

Digitaal

Voedingsspanning

3 x 230 / 400 V/AC

Kleur (specifiek)

Transparant

Wit

Datasheet (PDF)

36 Stuk(s)

Verkoop en verzending:

Conrad Electronic Algemene voorwaarden

Aantal

Stuk(s)

Totaal (€ 64,45 / Stuk)

€

Juridisch probleem melden

Highlights & Details

Draaistroommeter tellerkruis

MID-geijkte uitvoering
Digitaal, LC-display 6+2-cijferig
S0-uitgang

Technische specificaties

Meetmethode: elektronische stroommeter met stroomshunts
Nauwkeurigheidsklasse: A/B
Nominale spanning (Un): 3 x 230/400 V/AC
Bereik bedrijfsspanning: 0,75 Un tot 1,15 Un
Referentiefrequentie: 50 Hz
Maximale stroom (Imax): 60 A
Referentiestroom (Iref): 5 A
Overgangsstroom (Itr): 0,5 A
Minimale stroom (Imin): 0,25 A
Aanloopstroom (Ist): 20 mA
Soort gemeten energie effectieve energie A+ O tot 1.8.0
Aansluitmethode direct
LED-testuitgang (zichtbaar spectrum): 1000 imp./kWh
Optische interface: IR-interface en aflezing conform DIN EN 62056-21; 300 tot 9.600 baud, communicatiemodi C en A
Max. aantal posities: 7 posities
Energieresolutie in de bedrijfsmodus: 1 kWh
Energieresolutie in testmodus:
- 0,001 kWh
- Activering van de testmodus door een commando;
- Deactivering van de testmodus door een commando, of 180 minuten na de activering, of door loskoppelen van de spanning
Hoogte van de cijfers van de energiewaarden: 8 mm
Weergave van de aanwezigheid en de richting van de energiestroom: ja, proportionele weergave en weergave met pijlen
Indicatie van de magnetische beïnvloeding: nee
Indicatie van het openen van het hoofddeksel: nee
Indicatie van het openen van het klemmendeksel: nee
Achtergrondverlichting: nee
Temperatuurbereik voor leesbare weergave: -40 tot +70 °C
Bedrijfstemperatuur: -40 tot +70 °C
Opslagtemperatuur: -40 tot +75 °C
Isolatie van het gesloten apparaat: veiligheidsklasse II
Beschermingsklasse: IP54
Mechanische omgeving: M1
Elektromagnetische omgeving: E2
Gewicht: 1,1 kg
Buitenafmetingen incl. klemmendeksel (hxbxd): 263 x 176 x 63 mm
Bevestiging aan het stroomtellerkruis: horizontaal 150 mm, verticaal 210, 220, 230 mm
Diameter van de stroomaansluitklemmen: 7,5 mm 25 mm²
Uitvoering van de schroeven in de klemmenstrook: combikruissleuf SL/PZ2 of SL/PZ1
Uitvoering van de schroeven in het klemmendeksel: combikruissleuf SL/PZ2, diameter van de opening voor zegeldraad 2,3 mm
UV-bestendige behuizing: ja
Ontvlambaarheid van de klemmenstrook: conform UL 94 V0

Soortnaam: kWh-meter 3-fasen

Belastingsstroom: 60 A

Weergave: Digitaal

Voedingsspanning: 3 x 230 / 400 V/AC

Kleur (specifiek): Transparant
Wit

Afm.: (l x b x h) 63 x 176 x 263 mm

Gewicht: 1.1 kg

Aanloopstroom: 20 mA

Aanduiding: LCD-display 6+2-cijferig

Eigen verbruik: 0.6 W

Eigen verbruik: - Effectief vermogen bij Un < 0,6 W
- Schijnbaar vermogen bij Un < 8 VA
- Eigen verbruik in stroomkringen 0,05 VA (bij Iref)

Frequentie: 50 Hz

Nauwkeurigheidsklasse: A/B

Conform MID: Ja

Meetfunctie: Energieverbruik

Spanningsbereik (nom.): 230 tot 400 V/AC

Netspanning (max.): 400 V/AC

Netspanning (min.): 230 V/AC

Breedte: 176 mm

Hoogte: 263 mm

: 63 mm

Type: BT11

Documenten en downloads

Datablad

Datablad 2542992 Counttec BT11 BT11 kWh-meter 3-fasen Digitaal 60 A Conform MID: Ja 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2542992 Counttec BT11 BT11 kWh-meter 3-fasen Digitaal 60 A Conform MID: Ja 1 stuk(s)

Omschrijving

Uitvoering

MID-geijkte uitvoering
Digitaal, LC-display 6+2-cijferig
S0-uitgang
RS485-interface
Optische D0-interface
Direct metend tot 60 A
Vervangt de oude, zwarte draaistroomferrarismeters 10/30, 10/40 en 10/60 A.

Omvang van de levering

Draaistroommeter tellerkruis
Klemmendeksel.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
