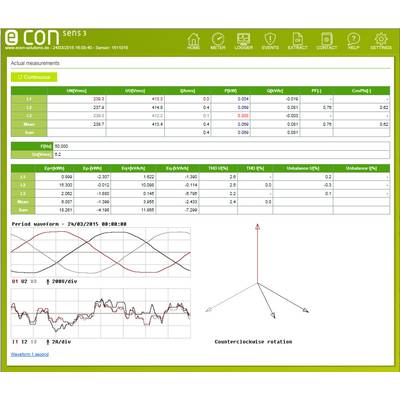

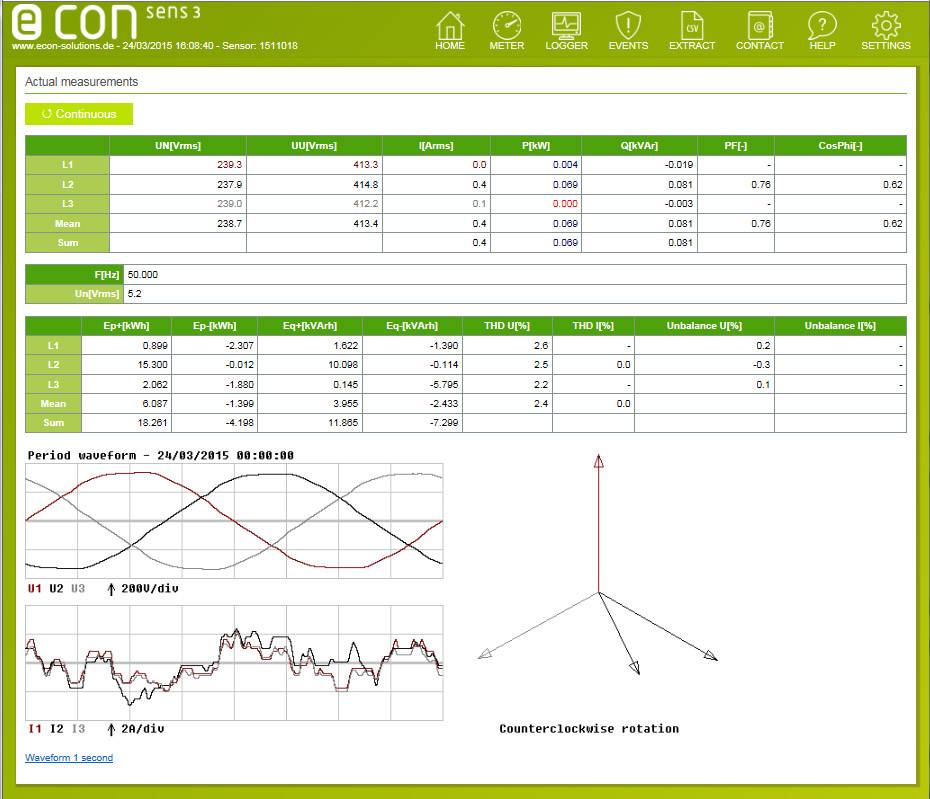

Meettoestel-scherm met spanning, stroom, vermogen, frequentiegegevens en grafieken voor faseverdeling en spanningsgolven.

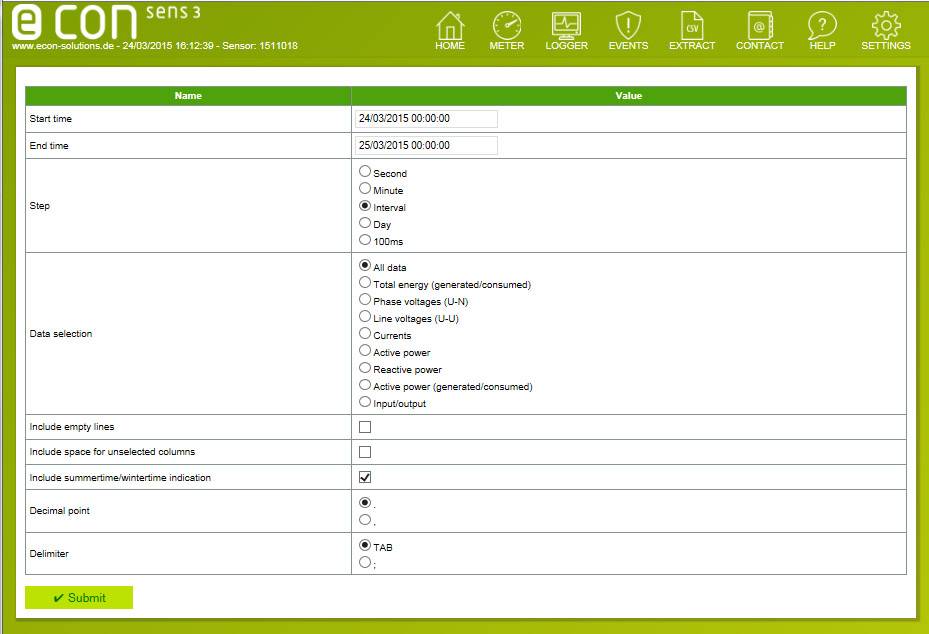

Start- en eindtijdvelden, stapinstelling, bestandsselectie, exportopties zoals scheidingsteken en decimaalpunt, "Verzenden"-knop.

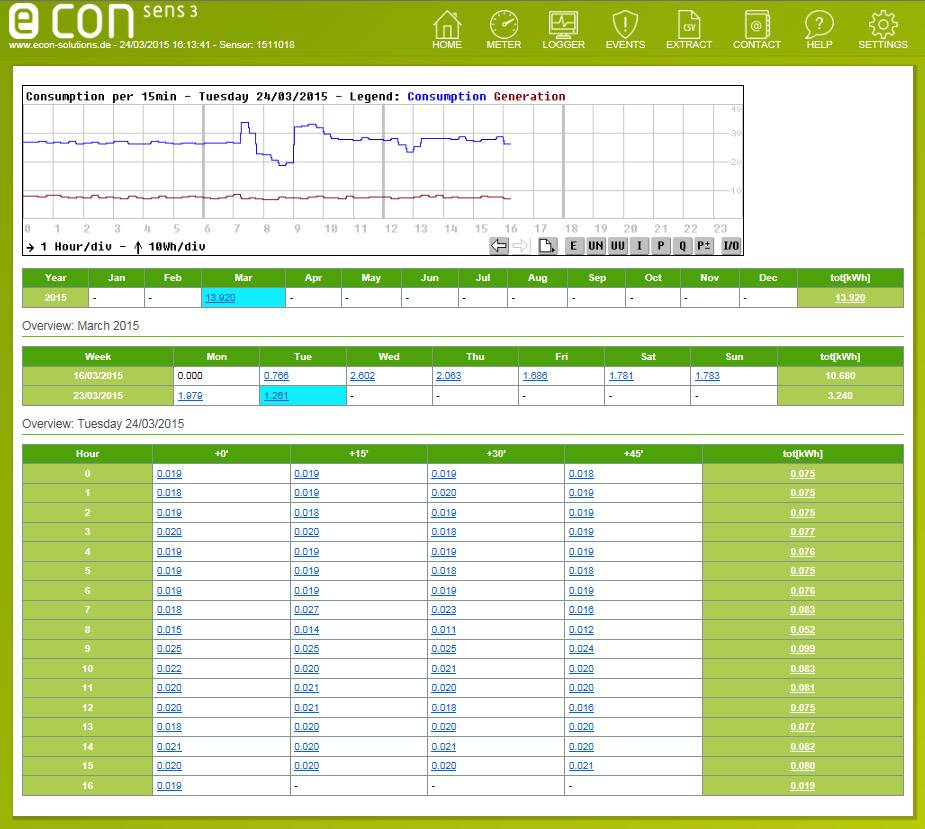

'Diagram van energieverbruiksgegevens van 24-03-2015, met lijnen voor verbruik en opwekking. Tabel toont uurlijkse gegevens voor maart.'

1/4

Soortnaam

kWh-meter 3-fasen met S0-interface

Afm.

(b x h) 22.5 mm x 9.9 mm

Aanduiding

Web-based

Voedingsspanning

230 V/AC

Breedte

22.5 mm

Datasheet (PDF)

1 Stuk(s)

Verkoop en verzending:

Conrad Electronic Algemene voorwaarden

Aantal

Stuk(s)

Totaal (€ 1.243,80 / Stuk)

€

Juridisch probleem melden

Highlights & Details

Energie- en vermogensmeetapparaat met geïntegreerde analysesoftware

Energie- en vermogensmeetapparaat met flexibele stroomomvormers
Meetbereik tot 3000 A
Geïntegreerde analysesoftware
Datalogger op geïntegreerde SD-kaart
Inbouw ook mogelijk tijdens bedrijf
Analyse van netkwaliteit conform EN 50160 met analyse tot 100e harmonische (LINK)
4 in- en uitgangen voor opname extra meters en sensoren (LINK)

Technische specificaties

Stroommeetbereik: 3 tot 3000 A
1-, 2- of 3-fasig
Toepassingsgebied: twee-, drie- en vieraderige TN-, TT- en IT-netwerken
Meetnauwkeurigheid: +/- 1% (van de weergegeven waarde)

Soortnaam: kWh-meter 3-fasen met S0-interface

Afm.: (b x h) 22.5 mm x 9.9 mm

Aanduiding: Web-based

Voedingsspanning: 230 V/AC

Breedte: 22.5 mm

Hoogte: 9.9 mm

Stroom (max.): 3000 A

Stroom (min.): 3 A

Stroombereik: 3 tot 3000 A

Type: econ sens3 - 3000A

Aansluitingen: Impuls
Analoge signalen
ModbusTCP
ModbusRTU
Webinterface
econ 3.0 directe verbinding
Impuls- en analoge ingangen (optioneel)

Voedingsspanning: 230 V/AC

Documenten en downloads

Datablad

Datablad 1372455 econ solutions econ sens3 - 3000A kWh-meter 3-fasen met S0-interface 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1372455 econ solutions econ sens3 - 3000A kWh-meter 3-fasen met S0-interface 1 stuk(s)

Informatie

Informatie 1372455 econ solutions econ sens3 - 3000A kWh-meter 3-fasen met S0-interface 1 stuk(s)

Omschrijving

Multifunctioneel energie- en vermogensmeetinstrument voor een eenvoudige, snelle installatie en onmiddellijke registratie van vermogens-, stroom- en spanningsdata. Voor een eenvoudige evaluatie en analyse van de meetgegevens beschikt de Econ Sens3 over geïntegreerde analysesoftware. De toegang verloopt snel en eenvoudig via uw internetbrowser. Installatie van andere software is niet nodig. De meetwaarden worden in verschillende tijdsgrootten van seconde tot dag, week en maand opgeslagen in het interne geheugen.

Kernfuncties en eigenschappen van de econ sens3:
+ Eenvoudige installatie op gestandaardiseerde DIN-rail
+ Meting van elektrisch vermogen, energie en andere waarden in de indirecte meetprocedure
+ Onderbrekingsvrije installatie mogelijk
+ Ideaal voor installatie in bestaande installaties en verdelingen
+ Rogowski-spoelen voor een stroommeetbereik van 3 A tot 3000 A
+ Geïntegreerde analysesoftware voor directe evaluatie en analyse
+ Optioneel: Pro-upgrade voor netanalyse en de bewaking van netkwaliteit
+ Optioneel: LOG-upgrade voor dataloggerfunctie voor het aansluiten van maximaal 4 andere meetapparaten met digitale en analoge interfaces.

Uitvoering

Flexibele stroomomvormer (Rogowski-spoelen) tot 3000 A
DIN-railmontage
Geïntegreerde analysesoftware voor directe evaluatie en data-export
Geïntegreerde SD-kaart voor tussentijdse opslag van waarden gedurende maximaal 10 jaar
S0-impulsinterface
ModbusRTU-interface
ModbusTCP-interface
4 in- en uitgangen voor teller en voeler (optioneel)
Netanalyse conform EN50160 (optioneel).

Omvang van de levering

econ sens3 meetapparaat
Spoelset tot 3000 A (lengte 400 mm)
Gebruiksinformatie
Gebruiksaanwijzing.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
