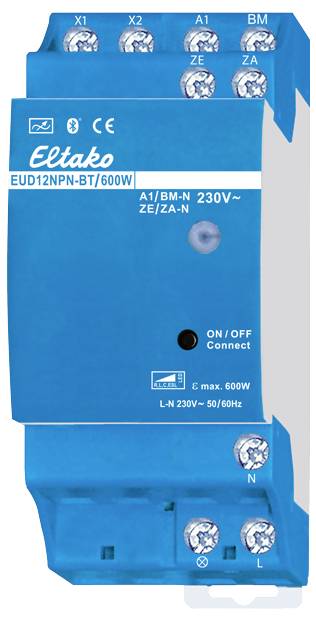

Eltako 21100809 Universele dimschakelaar Geschikt voor lampen: LED-lamp Blauw

Universele dimmer met geïntegreerde schakelklok, Bluetooth en Eltako Connect-app. Power MOSFET tot 300 W. automatische lampherkenning. Stand-byverlies slechts 0,3 watt. Minimale lichtintensiteit, maximale helderheid, dimsnelheid, kinderslaapschakeling, sluimerschakeling, bewegingsmelder, aan, uit, TI, ER, ESV, TLZ, MIN, MMX, programma's met tijd- of astrofunctie, tijdverschuiving zonnewende, datum en tijd, locatie en Bluetooth kunnen volgens de gebruiksaanwijzing via de app worden app ingesteld. Seriebouwapparaat voor montage op draagrail DIN-en-60715 TH35. 1 deeleenheid = 18 mm breed, 58 mm diep. Universele dimschakelaar voor lampen tot 300 W, afhankelijk van de ventilatieomstandigheden. Dimbare 230 V-LED-lampen en dimbare spaarlampen bovendien afhankelijk van de lampenelektronica en de dimsoort, zie technische gegevens pagina 9-22. Om de lamp te beschermen wordt hij bij nuldoorgang geschakeld met soft-aan en soft-uit. Besturings-, voedings- en schakelspanning 230 V. de geïntegreerde schakelklok heeft maximaal 10 programmageheugenplaatsen. Met datum en automatische zomerdienstregeling/wintertijd-omschakeling. Vergangreserve zonder batterij ca. 5 dagen. Elke geheugenruimte kan met de Astro-functie (automatisch schakelen na zonsopkomst of -ondergang) of een van de 9 functies (aan, uit, aan met dimwaarde in %, aan met geheugenwaarde, lichtwekker, sluimerschakeling, aan met resthelderheid, uit met resthelderheid, TI) worden bezet. Bij een stroomuitval worden de schakelstand en de helderheidsstand opgeslagen en worden indien nodig weer ingeschakeld bij het herstel van de voedingsspanning. Automatische elektronische overbelastingsbeveiliging en uitschakeling bij te hoge temperatuur. In de levertoestand is de bedrijfsmodus 'auto' actief. Korte stuurcommando's bij de lokale stuuringang schakelen aan/uit, permanente aansturing verandert de helderheid tot de maximale waarde. Een onderbreking van de aansturing verandert de dimrichting. De centrale besturing is actief, met prioriteit en de bewegingsmelder schakelt met de geheugenwaarde in. Om de bedrijfsmodus te wijzigen of te configureren, moet de verbinding met de Eltako Connect-app tot stand worden gebracht. Dimmschakelaar met de app verbinden: Toets aan de voorkant gedurende 6 seconden indrukken, de blauwe LED knippert. Nu kan de verbinding met app tot stand worden gebracht (levertoestand PIN123123). Het knipperen van de blauwe LED geeft aan dat u klaar bent voor het koppelen, deze stopt automatisch na 3 minuten, maar kan ook >met een druk op de knop 6 seconden handmatig worden beëindigd. Scan de QR-code op de gebruiksaanwijzing; de app voert u door het aanleerproces. Nadat de verbinding met app tot stand is gebracht, brandt de blauwe LED continu. Als de verbinding niet via de app wordt app gescheiden, wordt deze na 20 minuten zonder interactie met de app automatisch app gescheiden. Na het loskoppelen van de verbinding via app geeft de dimschakelaar weer aan dat hij klaar is voor koppeling en knippert de blauwe LED. PIN wijzigen: De PIN voor de Bluetooth-verbinding kan in de app onder app, onder de invoer apparaat-PIN worden gewijzigd. Bluetooth-reset (evt. Gewijzigde PIN wissen): De toets aan de voorkant 8 keer kort aanraken. De dimwaarde-instelling auto laat het dimmen van alle soorten lampen toe. Fase-aansnijding LC1-LC3 zijn comfortstanden met verschillende dimmen voor dimbare 230 V-LED-lampen, die vanwege de constructie van de auto niet ver genoeg kunnen worden gedimd en daarom op fase-aansnijding moeten worden gedwongen. Fase LC4-LC6 zijn comfort-standen met verschillende dimcurves voor dimbare 230 V-LED-lampen, die niet ver genoeg op de auto kunnen worden gedimd. In de instellingen fase-aansnijding en fase-afsnijding mogen geen inductieve (gewikkelde) trafo's worden gebruikt. Bovendien kan het maximale aantal lampen vanwege de constructie lager zijn dan bij automatisch bedrijf. Door kort op de toets aan de voorkant te drukken, kan altijd handmatig worden in- en uitgeschakeld. Via de stuuringang A1 wordt met een universele knop impulsgestuurd. Via de diode RTD (poling willekeurig) kan een richtingstester voor 'uit' worden aangesloten. Een andere richtingstester voor 'aan' wordt direct op A1 aangesloten. Bij de 1e Stuurimpuls 'uit' schakelt de dimschakelaar de stuuringang A1 om naar 'richtingstester'. Om de stuuringang A1 weer naar 'universele knop' te schakelen, moet de voedingsspanning kort worden omgeschakeld, of in de app, app onder basisinstellingen, worden omgeschakeld. Via de stuuringang BM kan een bewegingsmelder worden aangesloten. Via de extra stuuringangen ze en ZA wordt centraal in- en centraal met prioriteit aangestuurd. Met prioriteit, omdat deze stuuringangen niet door andere stuuringangen kunnen worden bestuurd, zolang het centrale stuurcontact gesloten is. De lamp van de groene LED geeft de aansturing van een van de vier stuuringangen aan.
