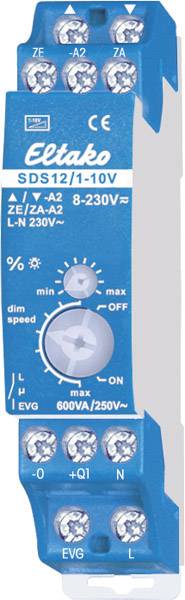

Eltako 21100800 DIN-rail dimmer Geschikt voor lampen: Halogeenlamp Blauw

1-10V-stuurdimschakelaar voor voorschakelapparaat. 1-10V-stuuruitgang 40 mA. Stand-byverlies slechts 1 watt. Minimale helderheid en dimsnelheid instelbaar. Met kinderkamer- en sluimerschakeling. Ook voor de aansturing van LED-converters met passieve 1-10V-interface zonder hulpspanning tot 0,6 mA. Daarboven met hulpspanning. Lokaal en centraal aan/uit met gelijk potentieel. Voedingsspanning galvanisch gescheiden. De modernste hybride techniek combineert de voordelen van slijtagevrije elektronische bediening met de hoge prestaties van speciale relais. Schakeling bij nuldoorgang voor bescherming van het contact. Het ingestelde helderheidsniveau blijft opgeslagen bij het uitschakelen (Memory). Bij een stroomuitval worden de schakelstand en de helderheidsstand opgeslagen en wordt hij indien nodig weer ingeschakeld bij het herstel van de voedingsspanning. Met de %-draaischakelaar kan de minimale helderheid (volledig gedimd) worden ingesteld. Tegelijkertijd wordt bepaald of de kinderkamer- en de sluimerschakeling actief zijn (+KI +SL). Met de dimspeed-draaischakelaar kan de dimsnelheid worden ingesteld. De in- en uitschakeling van de belasting gebeurt met een bistabiel relais op de uitgang EVA. Schakelvermogen TL-lampen of laagspanningshalogeenlampen met EVA 600 VA. Door het gebruik van een bistabiel relais is er ook in ingeschakelde toestand geen spoelvermogensverlies en geen opwarming hierdoor. Wacht na de installatie de automatische korte synchronisatie af alvorens het geschakelde toestel op het lichtnet aan te sluiten. Er kunnen richtingsknoppen worden aangesloten op de pijlen omhoog + omlaag, of deze aansluitklemmen worden overbrugd en er wordt een knop aangesloten als universele knop. Als richtingsknop is de pijl naar boven inschakelen en intensifiëren en de pijl naar beneden is uitschakelen en dimmen. Een dubbele klik op de pijl naar boven activeert het intensifiëren tot de volledige helderheid aan dimspeed-snelheid. Door te dubbelklikken op de pijl naar beneden wordt de sluimerschakeling geactiveerd. De kinderkamerschakeling wordt geactiveerd door op de pijl naar boven te drukken. Als universele knop wordt de richting omgekeerd door kort loslaten van de knop. Kinderkamerschakeling KI (universele knop of richtingsknop pijl naar boven): bij het inschakelen met lange druk op de knop wordt na circa 1 seconde een lage helderheid ingeschakeld en, zolang de knop ingedrukt blijft, langzaam verhoogd, zonder het laatst opgeslagen helderheidsniveau te veranderen. Sluimerschakeling SL (universele knop of richtingsknop pijl naar beneden): met een dubbele klik wordt de verlichting van de actuele dimstand gedimd tot de minimale helderheid en uitgeschakeld. De maximale dimtijd van 60 minuten is afhankelijk van de actuele dimstand en de ingestelde minimale helderheid en kan zo worden verkort. Door een korte druk op de knop kan er tijdens het dimmen op elk moment worden uitgeschakeld. Een lange druk op de knop tijdens het dimmen intensifieert het licht en beëindigt de sluimerschakeling.
