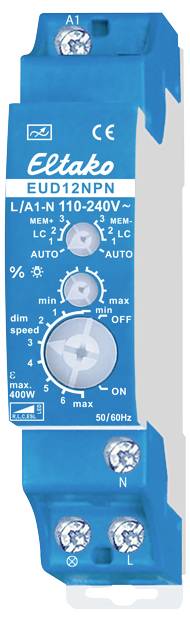

Eltako 21100808 Universele dimschakelaar Blauw

Universele dimschakelaar. Power MOSFET tot 400 W. Automatische herkenning van de lamp. Standby-verlies slechts 0,2 watt. Minimale of maximale helderheid en dimsnelheid instelbaar. Met kinderkamer- en sluimerschakeling. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 1 deeleenheid = 18 mm breed, 58 mm diep. Universele dimschakelaar voor lampen tot 400 W, afhankelijk van de ventilatieomstandigheden. Dimbare 230 V-LED-lampen en dimbare spaarlampen ESL bovendien afhankelijk van de lampelektronica en de dimmer. Schakeling met soft-aan en soft-uit voor het sparen van de lamp. Besturings- en schakelspanning 110 V AC tot 240 V AC 50/60 Hz. Geen minimale belasting nodig. Korte schakelcommando's schakelen in en uit, permanente bediening verandert de helderheid tot de maximale waarde. Een onderbreking van de bediening verandert de dimrichting. Bij een stroomuitval worden de schakelstand en de helderheidsstand opgeslagen en worden indien nodig weer ingeschakeld bij het herstel van de voedingsspanning. Automatische elektronische overbelastingsbeveiliging en uitschakeling bij te hoge temperatuur. Onder de bovenste draaischakelaar aan de voorkant bevindt zich een LED, die een aansturing aangeeft. Het begint na 15 seconden te knipperen om de aandacht te vestigen op een mogelijk geblokkeerde bedieningsknop. De bovenste draaischakelaar bepaalt tijdens het gebruik of de automatische lampenherkenning AUTO moet werken, of een van de speciale comfort-standen LC1, LC2 of LC3. Als het instelbereik MEM+ wordt gekozen, is de geheugenfunctie actief en wordt het laatst ingestelde helderheidsniveau bij het uitschakelen opgeslagen. Als het instelbereik MEM- wordt gekozen, is de geheugenfunctie uitgeschakeld en wordt deze altijd met maximale helderheid ingeschakeld. Dimbare spaarlampen moeten op AUTO en MEM- worden gebruikt. AUTO laat het dimmen van alle soorten lampen toe. LC1 is een comfort-stand voor dimbare 230V-LED-lampen, die op AUTO (fase-fase) vanwege het ontwerp niet ver genoeg kunnen worden gedimd en daarom op fase-aansnijding moeten worden gedwongen. LC2 en LC3 zijn comfortstanden voor dimbare 230V-LED-lampen zoals LC1, maar met andere dimcurves. In de posities LC1, LC2 en LC3 mogen geen inductieve (gewikkelde) trafo's worden gebruikt. Bovendien kan het maximaal aantal dimbare LED-lampen door hun constructie lager zijn dan in de stand AUTO. Met de middelste draaischakelaar voor %lamp kan de minimale helderheid (volledig gedimd) of de maximale helderheid (volledig gedimd) worden ingesteld. Met de onderste dimspeed-draaischakelaar kan de dimsnelheid worden ingesteld. Tegelijkertijd wordt de duur van soft-aan en soft-uit veranderd. Met kinderinstelling: Bij het inschakelen met langere toetsbediening wordt na ca. 1 seconde met de kleinste helderheid ingeschakeld en, zolang verder getast, langzaam verhoogd zonder het laatst opgeslagen helderheidsniveau te veranderen. Met sluimerschakeling: met een dubbele klik wordt de verlichting van de actuele dimstand gedimd tot de minimale helderheid en uitgeschakeld. De maximale dimtijd van 60 minuten is afhankelijk van de actuele dimstand en de ingestelde minimale helderheid en kan zo worden verkort. Door een korte druk op de knop kan er tijdens het dimmen op elk moment worden uitgeschakeld. Een lange druk op de knop tijdens het dimmen intensifieert het licht en beëindigt de sluimerschakeling. L-lasten (inductieve lasten, bijv. gewikkelde transformatoren) en C-lasten (capacitieve lasten, bijv. elektronische transformatoren en LED-lampen) mogen niet worden gemengd. R-lasten (ohmse lasten, bijv. 230 V gloei- en halogeenlampen) kunnen willekeurig worden gemengd. Voor het mengen van L-lasten en C-lasten is de universele dimschakelaar EUD12D in combinatie met het vermogensadditief LUD12 geschikt.
