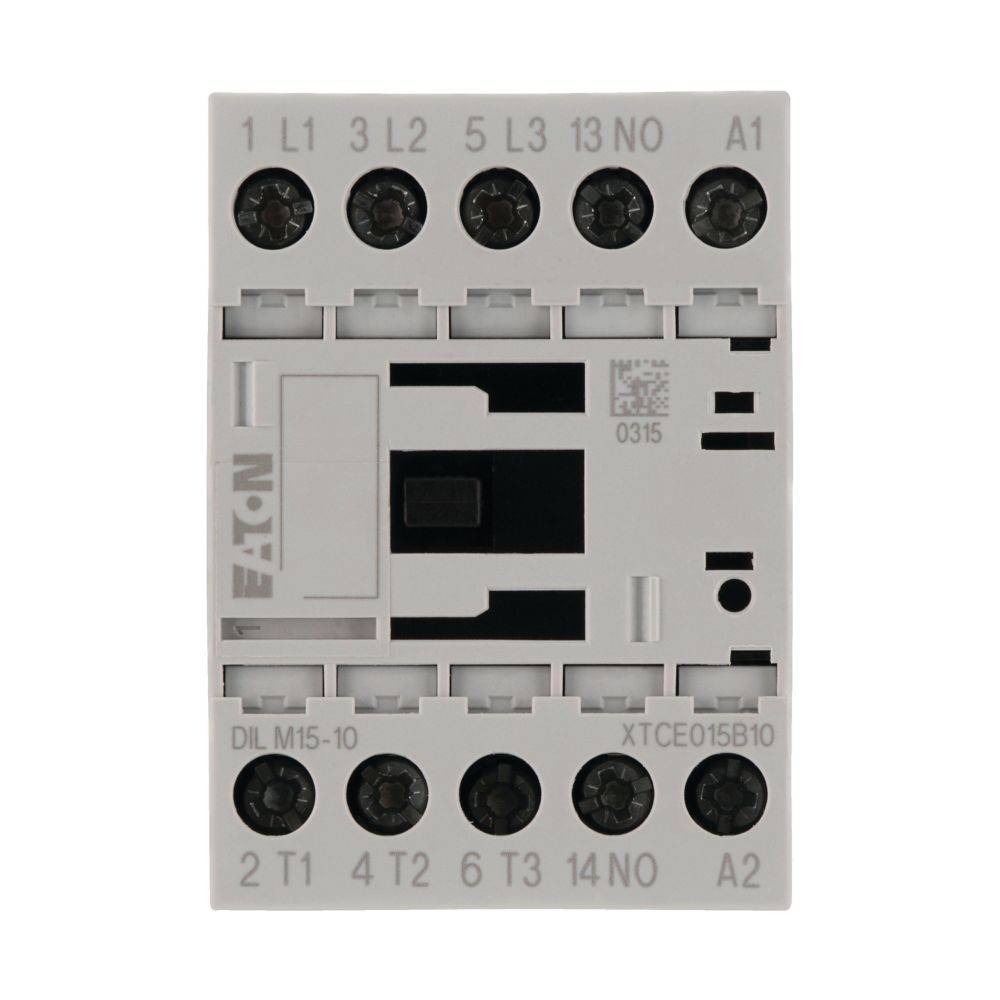

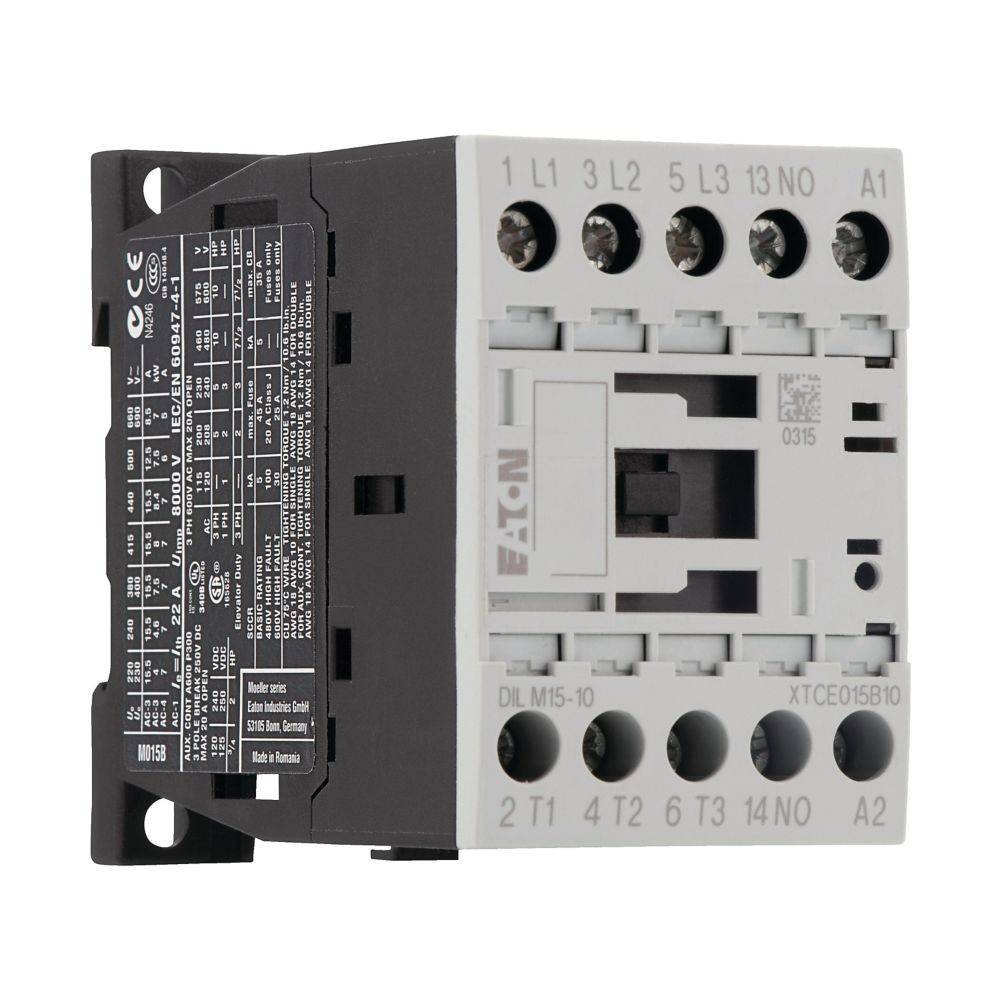

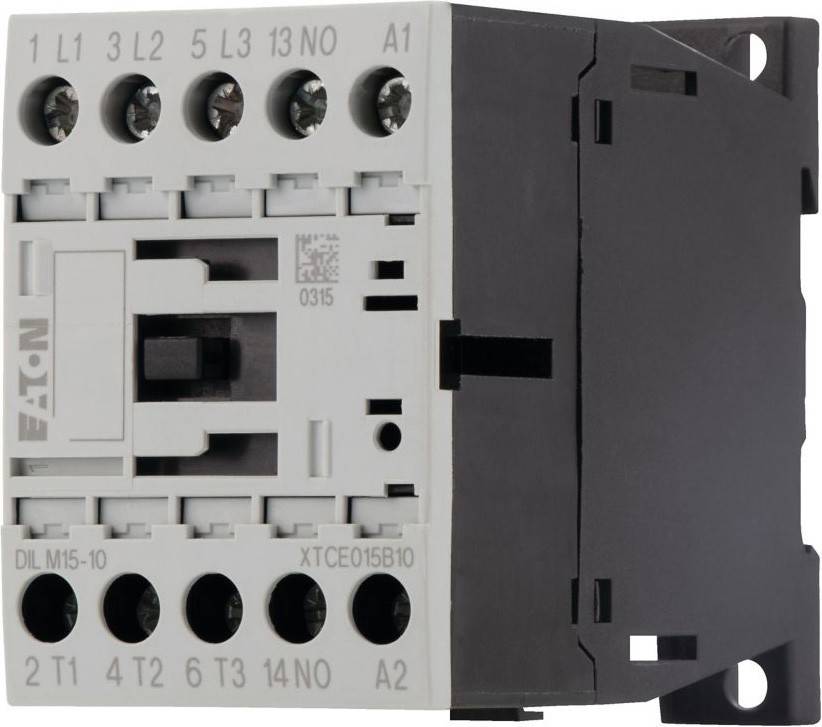

Eaton Leistungsschütz 3polig DILM15-10(#290062
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Vermogensbeveiliging
Aantal polen
3-polig
Nominale spanning
400 V/AC
Vermogen
7.5 kW
Type
290062
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
- Vermogensrelais, 3-polig, 380 V 400 V 3 kW, 1 S, 110 V 50 Hz, 120 V 60 Hz, wisselstroombediening, schroefklemmen
- Soortnaam
Vermogensbeveiliging
- Type
290062
- Aantal polen
3-polig
- Type hulpcontact
1x NO
- Nominale spanning
400 V/AC
- Regelspanning (max.)
24 V/AC
- Stuurspanningsbereik
24 V/AC (max)
- Schakelspanning (min.)
380 V/AC
- Schakelspanning (max.)
400 V/AC
7.5 kW
- Geschikt voor merk
Eaton
- Geschikt voor serie
Eaton serie DILM15
- Inhoud
1 stuk(s)
45 mm
68 mm
75 mm
FALSE
7.5 kW
3
0
1
0
15.5 A
22 A
24-24 V
24-24 V
0-0 V
Screw connection
24-690 V
24-690 V
AC
7 A
3 kW
7.4 kW
- UKCA
Ja
Omschrijving
Eaton Leistungsschütz 3polig DILM15-10(#290062
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 3polig 380/400V 7.5kWTyp:DILM15-10(#290062Bemessungssteuerspeisespannung Us bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us bei AC 60 Hz:24 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:15,5 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:7 ABemessungsbetriebsleistung bei AC-4, 400 V:3 kWBemessungsbetriebsleistung NEMA:7,4 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz 3polig DILM15-10(#290062: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A EAN: 4015082900625
Geliefert wird: Eaton (Moeller) Leistungsschütz 3polig 380/400V 7.5kW DILM15-10(#290062, Verpackungseinheit: 1 Stk., EAN: 4015082900625
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 3polig 380/400V 7.5kWTyp:DILM15-10(#290062Bemessungssteuerspeisespannung Us bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us bei AC 60 Hz:24 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:15,5 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:7 ABemessungsbetriebsleistung bei AC-4, 400 V:3 kWBemessungsbetriebsleistung NEMA:7,4 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz 3polig DILM15-10(#290062: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A EAN: 4015082900625
Geliefert wird: Eaton (Moeller) Leistungsschütz 3polig 380/400V 7.5kW DILM15-10(#290062, Verpackungseinheit: 1 Stk., EAN: 4015082900625
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
