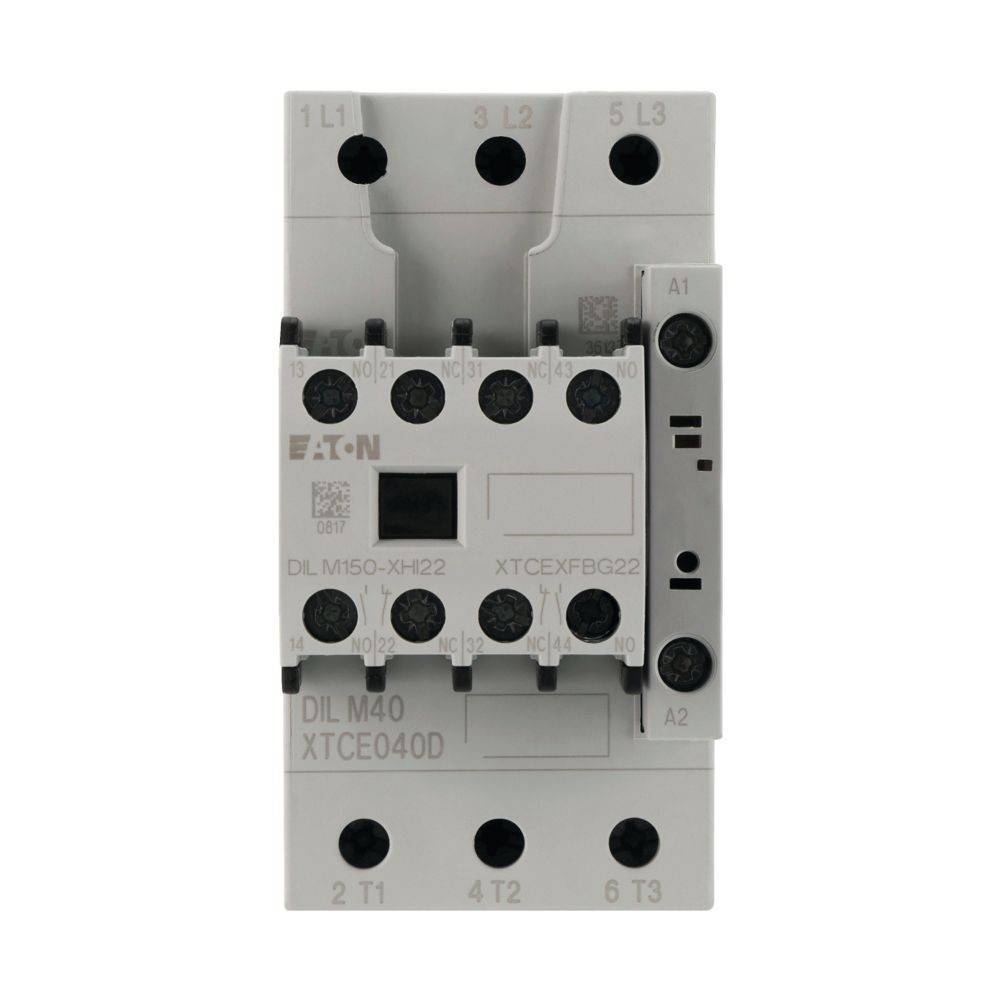

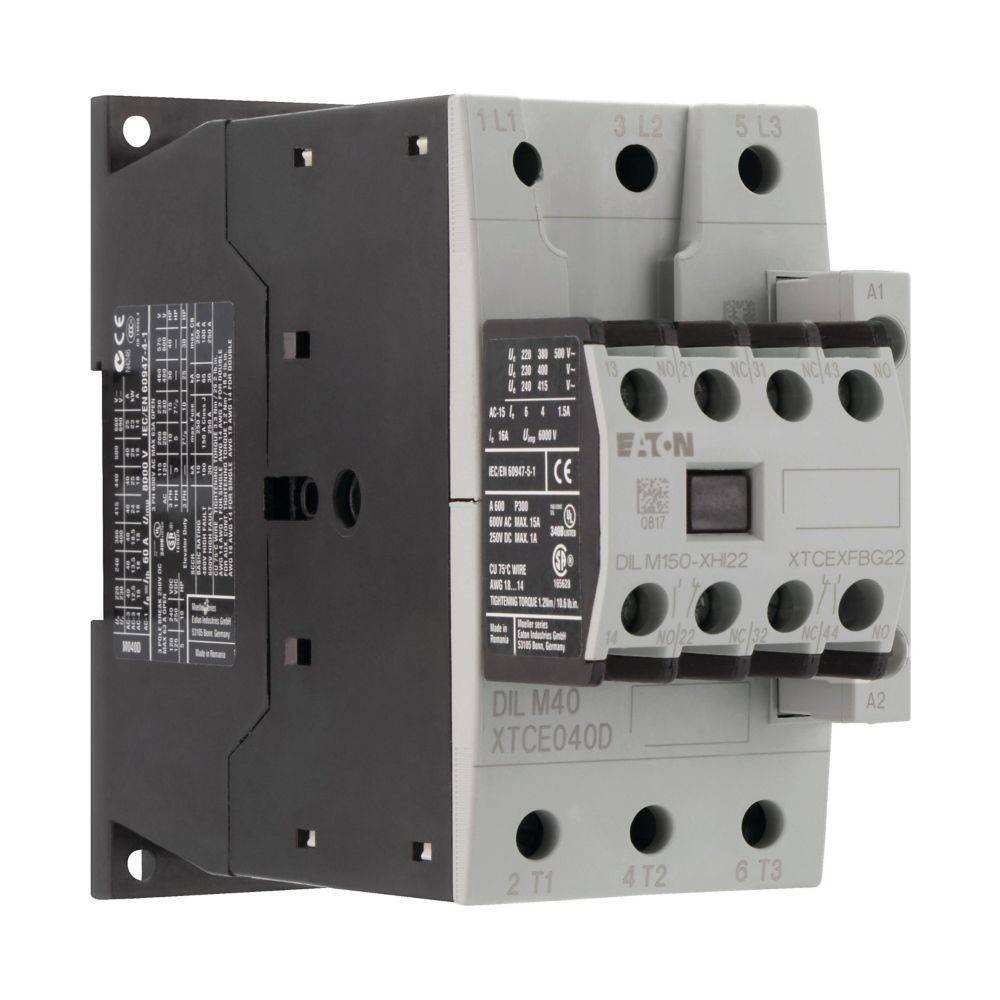

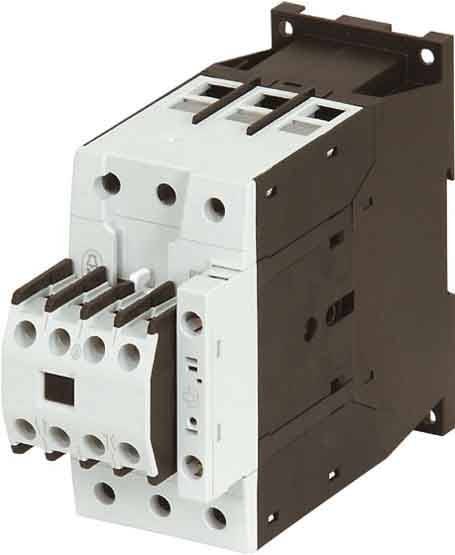

Eaton - DILM40-22(230V50/60HZ) - Vermogensschakelaar, 380 V 400 V 18.5 kW, 2S, 2Ö, 230 V 50/60 Hz
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Vermogensbeveiliging
Aantal polen
3-polig
Nominale spanning
230 V
Vermogen
18.5 kW
Aansluiting
Schroefklem
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
Piece
- Soortnaam
Vermogensbeveiliging
- Type
277806
- Aantal polen
3-polig
3x NO
- Nominale spanning
230 V
- Regelspanning (max.)
230 V/AC
- Stuurspanningsbereik
230 V/AC (max)
- Schakelspanning (min.)
230 V/AC
- Schakelspanning (max.)
690 V/AC
- Continu stroom (max.)
60 A
18.5 kW
- Geschikt voor merk
Eaton
- Aansluiting
Schroefklem
- Breedte
55 mm
- Hoogte
115 mm
- Diepte
147 mm
- Afm.
(b x h x d) 55 x 115 x 147 mm
- Inhoud
1 stuk(s)
55 mm
115 mm
147 mm
FALSE
18.5 kW
3
0
2
2
40 A
60 A
230-230 V
230-230 V
0-0 V
Screw connection
230-690 V
230-690 V
AC
18 A
9 kW
22 kW
- UKCA
n.v.t.
Omschrijving
Eaton Leistungsschütz DILM40-22(230V50/60H
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 18,5kW/400V,ACTyp:DILM40-22(230V50/60HBemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:230 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:230..690 VBetriebsspannung bei AC 60 Hz:230..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:60 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:40 ABemessungsbetriebsleistung bei AC-3, 400 V:18,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:18 ABemessungsbetriebsleistung bei AC-4, 400 V:9 kWBemessungsbetriebsleistung NEMA:22 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:55 mmHöhe:115 mmTiefe:147 mm
Eaton Leistungsschütz DILM40-22(230V50/60H: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 40 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082778064
Geliefert wird: Eaton (Moeller) Leistungsschütz 18,5kW/400V,AC DILM40-22(230V50/60H, Verpackungseinheit: 1 Stk., EAN: 4015082778064
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 18,5kW/400V,ACTyp:DILM40-22(230V50/60HBemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:230 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:230..690 VBetriebsspannung bei AC 60 Hz:230..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:60 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:40 ABemessungsbetriebsleistung bei AC-3, 400 V:18,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:18 ABemessungsbetriebsleistung bei AC-4, 400 V:9 kWBemessungsbetriebsleistung NEMA:22 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:55 mmHöhe:115 mmTiefe:147 mm
Eaton Leistungsschütz DILM40-22(230V50/60H: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 40 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082778064
Geliefert wird: Eaton (Moeller) Leistungsschütz 18,5kW/400V,AC DILM40-22(230V50/60H, Verpackungseinheit: 1 Stk., EAN: 4015082778064
