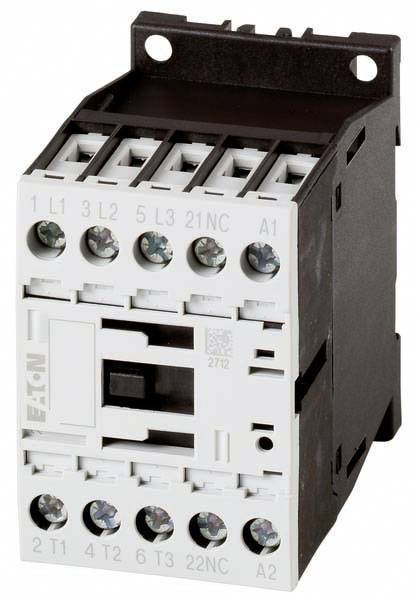

Afbeelding vergelijkbaar
Eaton DILM12-01(230V50/60HZ) Vermogensbeveiliging 3x NO 5.5 kW Geschikt voor merk (relais): Eaton Piece 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Vermogensbeveiliging
Aantal polen
3-polig
Vermogen
5.5 kW
Aansluiting
Schroeven
Verpakkingswijze
Piece
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 57,84
3
3% = € 4,80
€ 56,24
5
4% = € 11,20
€ 55,60
10
5% = € 26,70
€ 55,17
25
5% = € 78,75
€ 54,69
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 57,84 / Stuk)
€ 57,84
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Stroomtype: wisselstroom
- Spanningstype voor bediening: AC
- Nominaal bedrijfsvermogen Ie bij AC-4, 400 V: 3 kW
- Nominale bedrijfsstroom Ie bij AC-1, 400 V: 22 A
- Nominale bedrijfsstroom Ie bij AC-3, 400 V: 12 A
- Nominale bedrijfsstroom Ie bij AC-4, 400 V: 7 A
- Koppelbaar: nee
Piece
- Soortnaam
Vermogensbeveiliging
- Type
DILM12-01(230V50/60HZ)
- Aantal polen
3-polig
3x NO
- Type hulpcontact
1x NC
- Regelspanning (max.)
230 V/AC
- Stuurspanningsbereik
230 V/AC (max)
- Schakelspanning (min.)
24 V/AC
- Schakelspanning (max.)
690 V/AC
- Continu stroom (max.)
22 A
5.5 kW
- Geschikt voor merk
Eaton
- Geschikt voor serie
Eaton serie DILM12
- Aansluiting
Schroeven
- Breedte
45 mm
- Hoogte
68 mm
- Diepte
75 mm
- Afm.
(b x h x d) 45 x 68 x 75 mm
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
45 mm
68 mm
75 mm
FALSE
5.5 kW
3
0
0
1
12 A
22 A
230-230 V
230-230 V
0-0 V
Screw connection
24-690 V
24-690 V
AC
7 A
3 kW
7.4 kW
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2306677 Eaton DILM12-01(230V50/60HZ) Vermogensbeveiliging 3x NO 5.5 kW Geschikt voor merk (relais): Eaton Piece 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2306677 Eaton DILM12-01(230V50/60HZ) Vermogensbeveiliging 3x NO 5.5 kW Geschikt voor merk (relais): Eaton Piece 1 stuk(s)
Omschrijving
Eaton Leistungsschütz DILM12-01(230V50/60H
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 1Ö 5,5KW/400V,ACTyp:DILM12-01(230V50/60HBemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:230 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:12 ABemessungsbetriebsleistung bei AC-3, 400 V:5,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:7 ABemessungsbetriebsleistung bei AC-4, 400 V:3 kWBemessungsbetriebsleistung NEMA:7,4 kWAnzahl der Hilfskontakte als Öffner:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILM12-01(230V50/60H: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082768737
Geliefert wird: Eaton (Moeller) Leistungsschütz 1Ö 5,5KW/400V,AC DILM12-01(230V50/60H, Verpackungseinheit: 1 Stk., EAN: 4015082768737
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 1Ö 5,5KW/400V,ACTyp:DILM12-01(230V50/60HBemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:230 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:12 ABemessungsbetriebsleistung bei AC-3, 400 V:5,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:7 ABemessungsbetriebsleistung bei AC-4, 400 V:3 kWBemessungsbetriebsleistung NEMA:7,4 kWAnzahl der Hilfskontakte als Öffner:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILM12-01(230V50/60H: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082768737
Geliefert wird: Eaton (Moeller) Leistungsschütz 1Ö 5,5KW/400V,AC DILM12-01(230V50/60H, Verpackungseinheit: 1 Stk., EAN: 4015082768737
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
