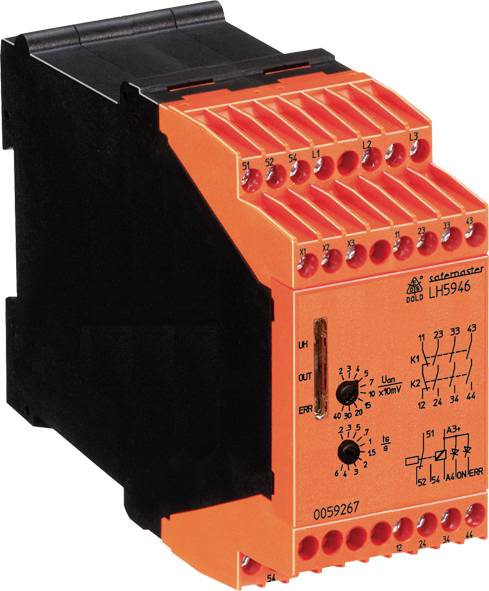

Afbeelding vergelijkbaar
Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Stilstandmonitor Aantal relaisuitgangen: 5 Aantal analoge ingangen: 2
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Stilstandmonitor
Aantal relaisuitgangen
5
Voedingsspanning
230 V/AC
Type
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
Meetingangen
2 redundante Messkanäle (L2 gegen L1 und L3 gegen L1) über Messeingänge L1 / L2 / L3; Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Frequenzbereich (AC): 45 ... 65 Hz
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 660,33 / Stuk)
€ 660,33
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s Stilstandmonitor
- Sensorloos en veilig
- Snelle reactietijd
- Eenvoudig achteraf te monteren, want sensorloos
- Met veiligheidsaansluiting Safemaster STS te combineren
Technische specificaties
- Ingang (L1 - L2 - L3)
- Meet- en motorspanning: max. AC 690 V
- Ingangsweerstanden: 500 kΩ
- Aanspreekwaarde Uan: 20 mV - 400 mV, instelbaar of 0,2 - 4 V instelbaar
- Hysterese (voor detectie van motorloop): 100%
- Uitschakelvertraging van de uitgangscontacten bij detectie motorloop: < 100 ms
- Stilstandtijd ts: 0,2 - 6 s instelbaar
- Hulpspanning UH A1 - A2): AC 115 V, AC 230 V, AC 400 V, DC 24 V
- Aanbevolen beveiliging: 2 A
- Spanningsbereik AC: 0,8 - 1,1 UN, DC: 0,9 - 1,2 UN
- Nominaal verbruik: 5 VA, 3 W
- Nominale frequentie (AC): 50 / 60 Hz
- Frequentiebereik (AC): 45 - 65 Hz
- Max. restrimpel (DC): 10%
- Inschakelvertraging van uitgangsrelais bij het plaatsen van de hulpspanning (stilstaande motor): 0,4 - 0,8 s + ingestelde ts
- Contactbezetting (veiligheidscontacten): 3 NO-contacten, 1 NC-contact
- De NO-contacten 23-24, 33-34 en 43-44 kunnen voor veiligheidsschakelingen worden gebruikt.
- Het NC-contact 11-12 kan alleen als meldcontact worden gebruikt!
- Contacttype: relais, gedwongen geleid
- Nominale schakelspanning: AC 250 V
- Thermische stroom Ith: 5 A (tot 40 °C)
- Kwadratische somstroom: zie deratingcurve schakelvermogen
- volgens AC 15 NO: 3 A / AC 230 V IEC/EN 60 947-5-1, NC 1 A/AC 230 V IEC/EN 60 947-5-1
- volgens DC 13 NO: 1 A / DC 24 V IEC/EN 60 947-5-1, NC 1 A/DC 24 V IEC/EN 60 947-5-1
- Conform DC 13 NO-contact: 4 A / 24 V bij 0,1 Hz IEC/EN 60 947-5-1, NC 4 A / 24 V bij 0,1 Hz IEC/EN 60 947-5-1
- Elektrische levensduur bij 5 A, AC 230 V cos φ = 1: ≥ 2 x 105 schakelcycli
- Beveiliging van de veiligheidscontacten: max. smeltzekering 4 A gG / gL
- Zekeringsautomaat C6A maximale schakelfrequentie: 1200 / h
- Mechanische levensduur: ≥ 50 x 106 schakelcycli
- Halfgeleider-melduitgangen: 100 mA DC 24 V, plusschakelend, galvanisch gescheiden; voeding via A3+ / A4; "ON" voor vrijgave, "ERR" voor fouten
- NO-contact: 3 A AC 250 V (gesloten bij vrijgave)
- Type
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
- Soortnaam
Stilstandmonitor
- Aantal relaisuitgangen
5
- Meetingangen
2 redundante Messkanäle (L2 gegen L1 und L3 gegen L1) über Messeingänge L1 / L2 / L3; Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Frequenzbereich (AC): 45 ... 65 Hz
- Voedingsspanning
230 V/AC
- Afm.
(b x h) 45 mm x 90 mm
- Aantal analoge ingangen
2
- Inbouwdiepte
121 mm
- Gewicht
400 g
- Breedte
45 mm
- Hoogte
90 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Stilstandmonitor Aantal relaisuitgangen: 5 Aantal analoge ingangen: 2
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Stilstandmonitor Aantal relaisuitgangen: 5 Aantal analoge ingangen: 2
Omschrijving
Veilige stilstanddetectie bij 3- en 1-fasige elektromotoren, bijv. voor het vrijgeven van veiligheidsdeurontgrendeling op gereedschapsmachines of voor het activeren van houdremmen.
De stilstandbewaking LH 5946 is geschikt voor de detectie van de stilstand van alle elektromotoren, die bij hun uitloop een door remanentie veroorzaakte spanning produceren. De LH 5946 meet deze door restmagnetisatie geïnduceerde spanning op de klemmen van de wikkeling. Hiervoor worden 2 redundante meetkanalen (L2 tegen L1 en L3 tegen L1) gebruikt. Als de inductiespanning op beide kanalen gelijktijdig naar 0 gaat, betekent dit voor het apparaat motorstilstand en wordt het uitgangsrelais geactiveerd. Om het apparaat aan de meest uiteenlopende motoren en toepassingen aan te passen, is de spanningsdrempel Uan, waaronder de LH 5946 de stilstand detecteert, instelbaar. Ook instelbaar is de tijdsduur, waarvoor Uan onderschreden moet worden, zodat de stilstand definitief wordt gedetecteerd en het uitgangscircuit wordt vrijgegeven (stilstandtijd ts).
Bovendien detecteert het apparaat aderbreuk aan de meetingangen L1 / L2 / L3. Als aderbreuk wordt vastgesteld, gaat het uitgangsrelais in de veilige stand (zoals bij draaiende motor). Deze toestand wordt opgeslagen en kan door overbruggen van de klemmen X3 - X2 worden gewist. Bovendien worden de meetsignalen van beide kanalen voortdurend met elkaar vergeleken. Als de signalen langer dan ± 2,5 s verschillend zijn, wordt de gelijktijdigheidsfout geactiveerd. Deze fout wordt gereset als beide kanalen weer gelijktijdig voldoende grote signaalspanningen krijgen.
De klemmen X1-X2 zijn beschikbaar voor een terugvoercircuit voor de bewaking van extern aangesloten beveiligingen voor de versterking van het contact (NC-contact). Als het terugvoercircuit niet nodig is, moeten de klemmen X1 - X2 overbrugd worden, anders volgt er een foutmelding.
Voldoet aan:
- Performance Level (PL) e en categorie 4 conform EN ISO 13849-1
- SIL-grenswaarde (SIL CL) 3, conform IEC/EN 62061
- Safety Integrity Level (SIL) 3, conform IEC/EN 61508, IEC/EN 61511 en EN 61800-5-2
- Veilige stilstandsbewaking van 3- en 1-fasige motoren
- Geen externe initiatoren nodig
- Draairichting onafhankelijk
- Aderbreukdetectie in het meetcircuit
- Gedwongen geleide veiligheidsuitgangscontacten: 3 NO-contacten, 1 NC-contact voor AC 250 V
- 2 halfgeleider-melduitgangen
- 1 melduitgang (NO-contact)
- Instelbare spanningsdrempel
- Instelbare stilstandtijd
- LED-indicatoren voor motorstilstand, aderbreuk en bedrijfsspanning
- Geschikt voor gebruik met frequentieomvormers
- 45 mm breedte
De stilstandbewaking LH 5946 is geschikt voor de detectie van de stilstand van alle elektromotoren, die bij hun uitloop een door remanentie veroorzaakte spanning produceren. De LH 5946 meet deze door restmagnetisatie geïnduceerde spanning op de klemmen van de wikkeling. Hiervoor worden 2 redundante meetkanalen (L2 tegen L1 en L3 tegen L1) gebruikt. Als de inductiespanning op beide kanalen gelijktijdig naar 0 gaat, betekent dit voor het apparaat motorstilstand en wordt het uitgangsrelais geactiveerd. Om het apparaat aan de meest uiteenlopende motoren en toepassingen aan te passen, is de spanningsdrempel Uan, waaronder de LH 5946 de stilstand detecteert, instelbaar. Ook instelbaar is de tijdsduur, waarvoor Uan onderschreden moet worden, zodat de stilstand definitief wordt gedetecteerd en het uitgangscircuit wordt vrijgegeven (stilstandtijd ts).
Bovendien detecteert het apparaat aderbreuk aan de meetingangen L1 / L2 / L3. Als aderbreuk wordt vastgesteld, gaat het uitgangsrelais in de veilige stand (zoals bij draaiende motor). Deze toestand wordt opgeslagen en kan door overbruggen van de klemmen X3 - X2 worden gewist. Bovendien worden de meetsignalen van beide kanalen voortdurend met elkaar vergeleken. Als de signalen langer dan ± 2,5 s verschillend zijn, wordt de gelijktijdigheidsfout geactiveerd. Deze fout wordt gereset als beide kanalen weer gelijktijdig voldoende grote signaalspanningen krijgen.
De klemmen X1-X2 zijn beschikbaar voor een terugvoercircuit voor de bewaking van extern aangesloten beveiligingen voor de versterking van het contact (NC-contact). Als het terugvoercircuit niet nodig is, moeten de klemmen X1 - X2 overbrugd worden, anders volgt er een foutmelding.
