Name: DEHN 956205 956205 Combi-afleider 1 stuk(s)
Brand: DEHN
SKU: 3795882
Availability: InStock

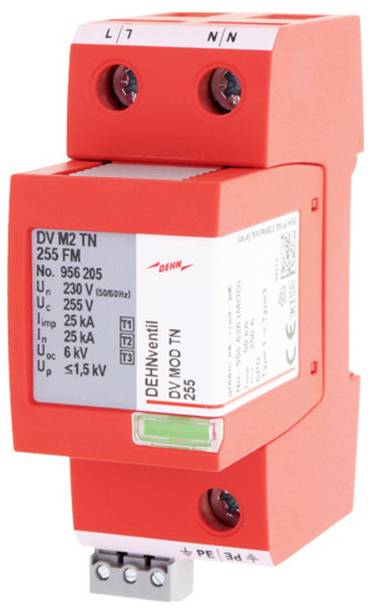

Rood elektrisch overspanningsbeschermend apparaatmodule met aansluitmarkingen en technische labels aan de voorkant.

Datasheet (PDF)

Leverbaar vr. 16 okt.

8 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 797,52 / Stuk)

€ 797,52

excl. btw

Gratis verzending*

Slechts 8 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Montagemethode: DIN-rail TH35
Formaat: 2 TE
SPD conform en 61643-11 / IEC 61643-11: Type 1 + type 2 + type 3 / Class I + Class II + Class III.
Energetisch gecoördineerde bescherming tegen het eindapparaat (≤ 10 m): Type 1 + type 2 + type 3
Nominale spanning AC (UN): 230 V (50 / 60 Hz)
Maximale continue spanning AC (UC): 255 V (50 / 60 Hz)
Flitsstootstroom (10/350 µs) [L+N-PE] (Itotal): 50 kA
Specifieke energie [L+N-PE] (W/R): 625,00 kJ/ohm
Flitsstootstroom (10/350 µs) [L, N-PE] (Iimp): 25 kA
Specifieke energie [L,N-PE] (W/R): 156,25 kJ/ohm
Nominale lekstroom (8/20 µs) [L/N-PE]/[L+N-PE] (in): 25 / 50 kA
Beschermingsniveau [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Nullastspanning van de hybride generator (UOC): 6 kV
Fogeflow-capaciteit AC (IFI): 50 kAeff
Folgestroombegrenzing / selectiviteit: Niet activeren van een 35 A g zekering tot 50 kAeff (prosp.)
Kortsluitvastheid [L-N]/[N-PE] (ISCCR): 50 kAeff
Responstijd (ta): ≤ 100 ns
TOV-spanning [L-N] (UT) – karakteristiek: 440 V / 120 min. – Sterkte
Doorstroomenergie bij een S20K275 (Iimp = 2,5 ... 25 kA): < 1 j
Bedrijfstemperatuurbereik [parallel]/[doorgang] (TU): -40 °C ... +80 °C / -40 °C ... +60 °C
Functie-/defektweergave: Groen/rood
Aantal poorten: 1
Aansluitdoorsnede (L, N, PE, 9) (min.): 6 mm² aan/fijndradig
Aansluitdoorsnede (L, N, PE, 9) (max.): 35 mm² meeraderig / 25 mm² fijndradig
Montage op: 35 mm DIN-rail conform EN 60715
Inbouwplaats: Interieur
Inbouwmaten: 2 te, DIN 43880
GOEDKEURINGEN: VDE, KEMA, UL
FM-contacten / contactvorm: Ja/wisselaar
SCHAKELVERMOGEN AC: 250 V / 0,5 A.
SCHAKELVERMOGEN DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Aansluitdoorsnede voor FM-klemmen: Max. 1,5 mm² aan-/fijndradig
Aanvullende informatie:
Max. Voorzekering (L) bij Ikmin ≥ 6 kAeff (IEC 60909): 315 A g (S2 = 35mm²)1)
Bij gebruik in schakelinstallaties met prospectieve kortsluitstromen groter dan 50 kAeff (getest met VDE)
Max. Prospectieve kortsluitstroom: 100 kAeff (220 kApeak)
Beperking/annulering van volgstromen tot 100 kAeff (220 kApeak)
Uitvoersysteem bij 16,7 Hz - railvoedingssysteem
TESTSPANNING AC (UC): 266 V.
NOMINALE SPANNING AC (UN): 230 V.
Nominale frequentie AC (FN): 16,7 Hz
Max. Voorzekering: 160 A g bij 16,7 Hz

Soortnaam: Combi-afleider

Nominale spanning: 230 V

Aanspreektijd: ≤ 100 ns

: IP20

Fabrikantnr.: 956205

Inhoud: 1 stuk(s)

Aantal polen: 2

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 3795882 DEHN 956205 956205 Combi-afleider 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3795882 DEHN 956205 956205 Combi-afleider 1 stuk(s)

Omschrijving

Multipolige combikabel DEHNventiel modulair, type 1 + type 2 + type 3 conform en 61643-11 op basis van een vonkbrug, bestaande uit een basisdeel en een ingestoken veiligheidsmodule. Maximale beschikbaarheid van installaties door Rapid Arc Control (RAC) draadloze verbindingen. Maakt bescherming van eindapparaten mogelijk. Ter bescherming van installaties voor laagspanningsverbruikers tegen overspanningen, ook bij directe blikseminslag. Te gebruiken volgens het concept Blitz-zone op de interfaces 0A - 2.
