DEHN 929166 DPA C8 D 4PPOE Overspanningsafleider 1 stuk(s) kopen ? Conrad Electronic

Metaal-elektronisch apparaat in prisma-vorm met etiket 'DEHNpatch DPA CL8 EA APPOE'. Het product lijkt een netwerkeenheid te zijn.

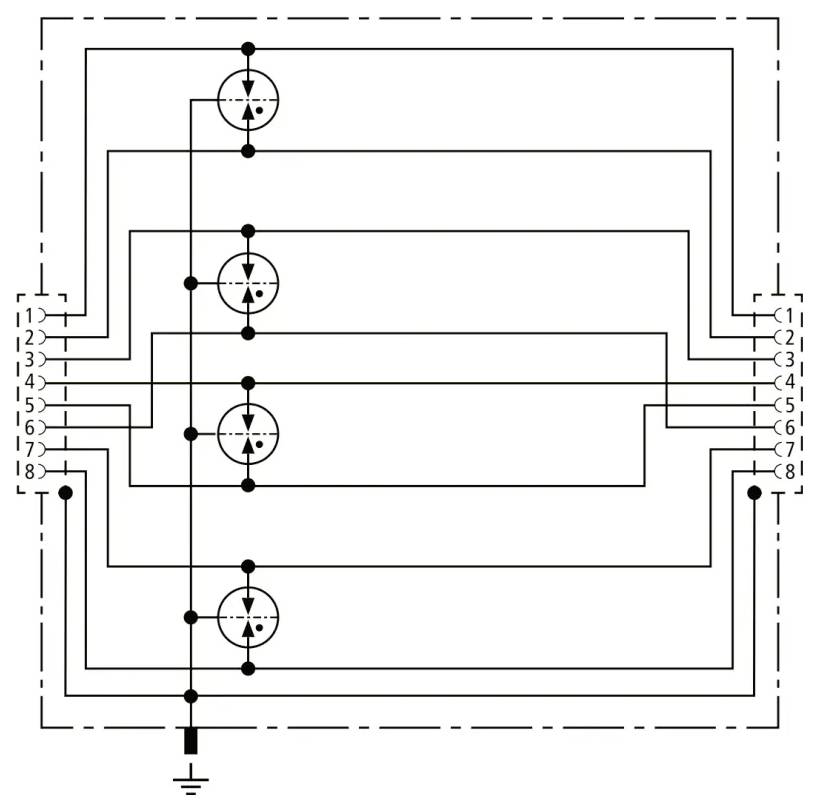

'Diagram van een relaislogische schakeling met vier spoelen en contacten, onderling verbonden om een elektrisch systeem te besturen, geaard aan de onderkant.'

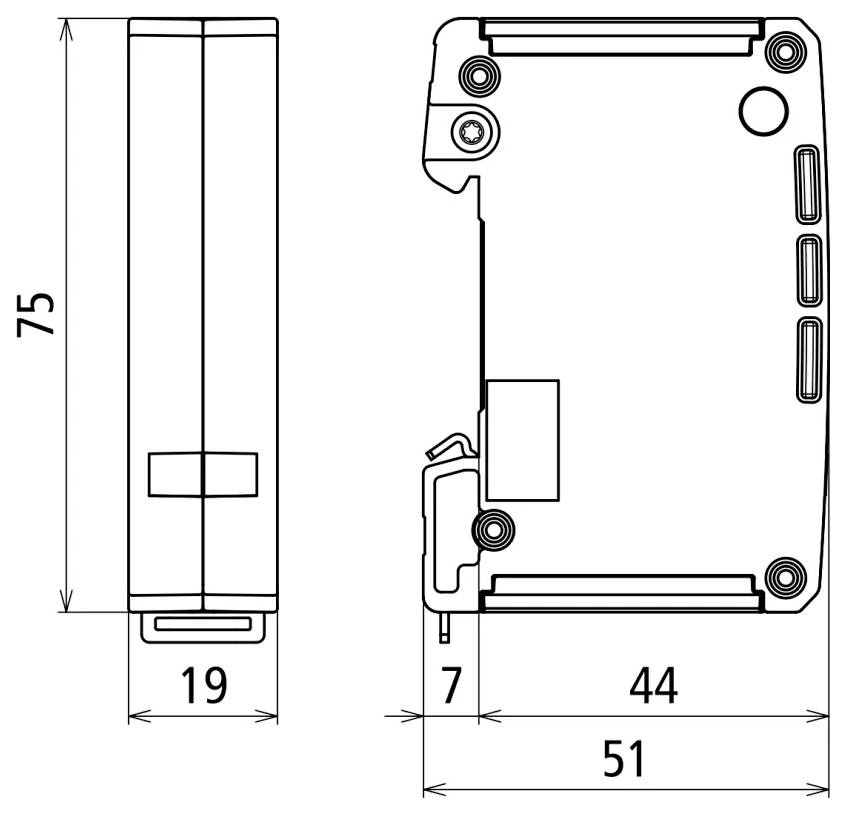

Een technische tekening toont de afmetingen van een rechthoekig apparaat. Afmetingen zijn 75 bij 19 vanuit het vooraanzicht en 51 bij 7 vanuit het zijaanzicht.

1/3

Datasheet (PDF)

Leverbaar do. 1 okt.

4 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 62,80 / Stuk)

€ 62,80

excl. btw

Slechts 4 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

DEHN bliksemafleider 929166

19 mm breedte
RJ45 aansluittechniek
Voor de bliksembeveiliging-potentiaalvereffening

Technische specificaties

Nominale spanning (UN): 3,3 V.
Hoogste permanente spanning DC (UC): 3,3 V.
Hoogste permanente spanning DC Pa-Pa (PoE) (UC): 58 V.
Nominale stroom (IL): 1,5 A.
D1 flitsstootstroom (10/350 μs) totaal (Iimp): 4 kA
C2 nominale lekstroom (8/20 μs) ad-ad (in): 2,5 kA
C2 nominale lekstroom (8/20 μs) ad-PG (in): 2,5 kA
C2 nominale lekstroom (8/20 μs) totaal (in): 10 kA
C2 nominale lekstroom (8/20 μs) Pa-Pa (PoE) (in): 2,5 kA
Beschermingsniveau ad-ad bij in C2 (UP): ≤ 700 V.
Beschermingsniveau ad-PG bij in C2 (UP): ≤ 600 V.
Beschermingsniveau Pa-Pa bij in C2 (PoE) (UP): ≤ 800 V.
Beschermingsniveau ad-ad bij 1 kV/μs C3 (UP): ≤ 700 V.
Beschermingsniveau ad-PG bij 1 kV/μs C3 (UP): ≤ 600 V.
Beschermingsniveau Pa-Pa bij 1 kV/μs C3 (PoE) (UP): ≤ 800 V.
Grensfrequentie (FG): 100 MHz
Capaciteit ad-ad (C): ≤ 10 PF
Capaciteit ad-PG (C): ≤ 25 PF
Montage: 35 mm DIN-rail conform en 60715
Aansluiting ingang/uitgang: RJ45-bus/RJ45-bus
Bezetting: 1/2, 3/6, 4/5, 7/8
Aarding: Meer dan 35 mm DIN-rail conform en 60715
Behuizingsmateriaal: Spuitgietzink
Kleur: Blank
Gewicht: 167 g

Soortnaam: Overspanningsafleider

Nominale spanning: 3.3 V

Bedrijfstemperatuur: -40 tot +80 °C

: IP20

Fabrikantnr.: 929166

Normen: IEC 61643-21 / EN 61643-21

Afm.: (b x h x d) 19 x 75 x 51 mm

Breedte: 19 mm

Hoogte: 75 mm

Diepte: 51 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2589588 DEHN 929166 DPA C8 D 4PPOE Overspanningsafleider 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2589588 DEHN 929166 DPA C8 D 4PPOE Overspanningsafleider 1 stuk(s)

Omschrijving

Universele, ruimtebesparende bliksemstroomafleider in 19 mm breedte en RJ45 aansluittechniek voor de bliksemafleider. Bescherming van toepassingen in gestructureerde bekabeling conform klasse D tot 100 MHz, bijv. Industrial Ethernet, gegevensverdelers, digitale camerasystemen, Power over Ethernet (IEEE 802.3 conform tot 4PPoE) en in het algemeen Ethernet gebaseerde interfaces. Bescherming van alle aderparen door krachtige gasontlading-afleider. Volledig afgeschermde adapteruitvoering met RJ45-bussen voor de DIN-railmontage. Met extra schroefaansluiting aan de behuizing voor de optionele aarding.
