Afbeelding vergelijkbaar

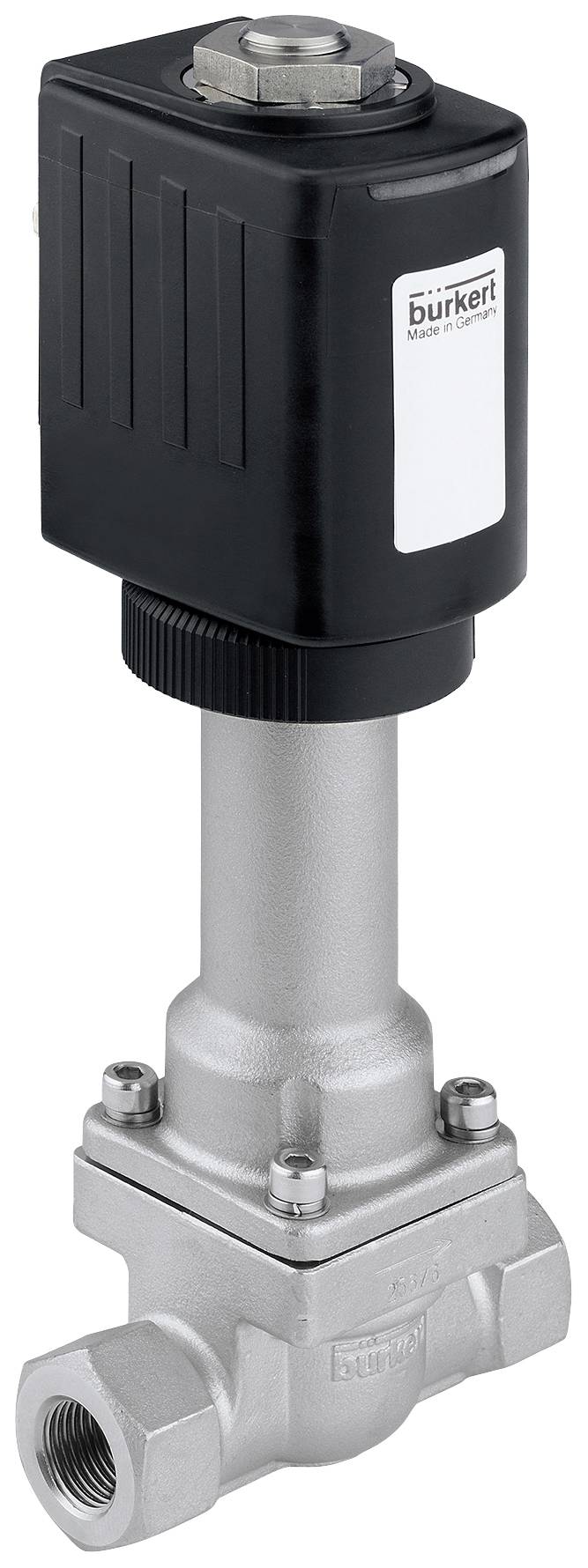

Bürkert Magneetventiel 352605 6026 24 V G 1/2 Nominale breedte 8 mm Directwerkend 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 962,81 / Stuk)
€ 962,81
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
2/2-weg magneetventiel
- Mediengescheiden hefrakerkleppen tot nominale breedte DN12
- Geschikt voor hoge en lage temperatuurbereiken (-200 °C... +180 °C)
- Energiebesparende dubbele spoeltechnologie in kick and Drop-uitvoering
Technische specificaties
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Kunststoffen
- Afdichtingsmateriaal - Zitafdichting materiaal: PTFE (polytetrafluorethyleen)
- Afdichtingsmateriaal - afdichting naar buiten materiaal: PTFE (polytetrafluorethyleen)
- Druk & temperatuur - temperatuur medium min: -200 °C
- Druk & temperatuur - temperatuur medium max.: 180 °C
- Druk & temperatuur - temperatuur omgeving min: -40 °C.
- Druk & temperatuur - temperatuur omgeving max.: 50 °C
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - uitvoering met goede druk: Nee
- Druk & temperatuur - nominale druk max. (vloeistof): 10 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
- Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
- Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
- Apparaateigenschappen - schakeltijd openen max.: 200 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 500 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Eigenschappen van het apparaat - aanstroming: Via de stoel
- Kenmerken apparaat - vacuümuitvoering: Ja
- Apparaateigenschappen - zuurstofuitvoering: Nee
- Eigenschappen van het apparaat - aandrijftype: Hefanker
- Apparaateigenschappen - werking: Direct werkend
- Eigenschappen apparaat - scheiding van media: Ja
- Eigenschappen apparaat - schakelfunctie: On/off
- Apparaateigenschappen - schakeltijd openen min. 100 ms
- Apparaateigenschappen - schakeltijd sluiten min: 300 ms
- Apparaateigenschappen - uitvoering analyse: Nee
- Kenmerken apparaat - klepinstelling openingstijd: Nee
- Apparaateigenschappen - ventielinstelling sluittijd: Nee
- Kenmerken apparaat - Oliebrander ventiel: Nee
- Eigenschappen apparaat - stoomuitvoering: Nee
- Eigenschappen van het apparaat - kerngeleiding: Coating
- Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
- Eigenschappen apparaat - Ventielloopbouw bypass: Zonder bypass
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 970 L/min.
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 8 mm
- Nominale breedte (kV-waarde) - kV-waarde (water): 0,9 m3/h
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 5/16 inch
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - leidingaansluiting 1 schroefdraadaanduiding: 1/2
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/2
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Ja
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Ja
- Spanning - gelijkspanning: Ja
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - spoelgrootte: 42 mm
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - kick and drop spoel: Energiespaartechnologie bevat een energiebesparende technologie
- Spoel (kern) - geluidsarme uitvoering: Nee
- Spoel (kern) - spoel type: Overgestoken
- Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
- Spoel (kern) - thermische isolatieklasse van de aandrijving: H
- Spoel (kern) - inschakelvermogen AC: 85 V.
- A
- Spoel (kern) - nominaal vermogen DC: 8,5 W.
- Spoel (kern) - gereduceerd vermogen DC: 8,5 W.
- Spoel (kern) - nominaal vermogen AC: 8,5 V.
- A
- Materialen - hoofdventiel materiaal met contact met het medium: Roestvrij staal
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
- Werking - handbediening: Nee
- Werking - handmatige bediening type: Niet aanwezig
- Goedkeuringen - nominaal vermogen: 85 W.
- Soortnaam
Magneetventiel
- Voedingsspanning
24 V
- Operationele druk (max.)
0 bar
- Materiaal (behuizing)
RVS
- Aansluiting
G 1/2
- Bedrijfstemperatuurbereik
-200 °C (min)
- Temperatuurbereik van het medium
-200 tot 180 °C
- Fabrikantnr.
352605
- Werkingsdruk (min.)
0 bar
- Min. bedrijfstemperatuur
-200 °C
- Afdichtmateriaal
PFTE
- Functie
2/2-weg
- Max. medium temperatuur
180 °C
- Min. medium temperatuur
-200 °C
- Nominale breedte
8 mm
- QNn-waarde
970 l/min
IP65
- Max. omgevingstemperatuur
50 °C
- Min. omgevingstemperatuur
-40 °C
- Wijze van werking
Directwerkend
- KV-waarde
0.9 m³/h
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3047540 Bürkert Magneetventiel 352605 6026 24 V G 1/2 Nominale breedte 8 mm Directwerkend 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047540 Bürkert Magneetventiel 352605 6026 24 V G 1/2 Nominale breedte 8 mm Directwerkend 1 stuk(s)
Omschrijving
De klep 6026 is een direct werkende, met media gescheiden 2/2-weg heftankklep. De thermische en hermetische ontkoppeling van spoel en behuizing door middel van een metalen vouwbalg van roestvrij staal maakt zowel extreme medietemperaturen als agressieve media mogelijk. Door deze constructie wordt de vorming van condenswater tussen de vloeistof en de spoel en een ontoelaatbare verwarming resp. Bevriezen van de spoel voorkomen. De spoelen worden met chemisch zeer duurzaam epoxide geperst. Het ventiel is daarom bijzonder geschikt voor toepassingen met kritische media. Het gebruik van zeer bestendige behuizing- en afdichtingsmaterialen zoals roestvrij staal en PTFE maakt het gebruik in kritische chemische toepassingen mogelijk. Om het elektrische stroomverbruik tijdens het gebruik te verminderen, zijn spoelen met geïntegreerde „Kick and Drop” (KD) elektronica in dubbele spoeltechnologie verkrijgbaar. In combinatie met een stekker conform DIN en 175301 - 803 vorm A voldoen de ventielen aan beschermingsklasse IP65.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
