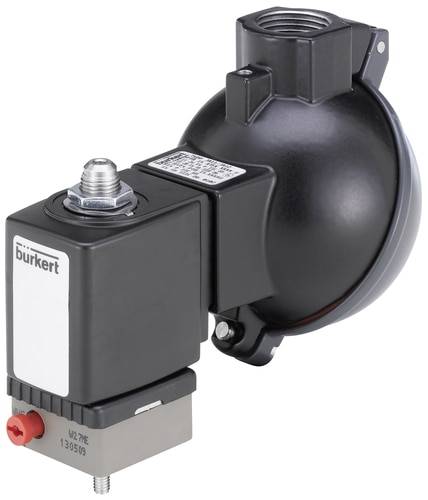

Bürkert Hefankerventiel 126396 6014 24 V Flens, G 1/8 Nominale breedte 1.5 mm Directwerkend 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 79,33 / Stuk)
€ 79,33
excl. btw
& Slechts 1 Stuk(s) beschikbaar
Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
3/2-weg magneetventiel, direct werkend
- Direct werkende en compacte klep tot nominale breedte DN 2,5
- trillingsbestendige, vastgeschroefde spoelsysteem
- banjo-schroefverbinding voor directe montage op pneumatische ventielen
- explosieveilige uitvoeringen
- energiezuinige kick en drop-uitvoeringen beschikbaar
Technische specificaties
- Soort aandrijving: Hefanker
- Hoofdventiel werkingsprincipe: Stoelventiel
- Schakelfunctie: On/off
- Fluidische leidingaansluiting aantal: 3
- Ventielfunctie aantal schakelstanden: 2
- Nominale druk max. (gas): 10 bar
- Nominale druk max. (vloeistof): 10 bar
- Gelijkspanning: Ja
- Nominaal vermogen: 5 W
- Soort spoel: Overgestoken
- Spoel materiaal (verpakking): PA (polyamide)
- Spoelgrootte: 32 mm
- Schakeltijd openen: 10 ms - 15 ms
- Schakeltijd sluiten: 15 ms - 20 ms
- Ventielloopbouw: Ventiel compleet
- Ventielfunctie handbedieningsmateriaal: PA (polyamide)
- Ventielfunctie handmatige vergrendeling: Ja
- Ventielfunctie handbediening schroefsleuf: Ja
- Soortnaam
Hefankerventiel
- Voedingsspanning
24 V
- Operationele druk (max.)
10 bar
- Materiaal (behuizing)
Polyamide
- Aansluiting
Flens
G 1/8
- Bedrijfsmedium
Vloeistof;gas
- Temperatuurbereik van het medium
-10 tot +100 °C
- Fabrikantnr.
126396
- Werkingsdruk (min.)
0 bar
- Bediening
Handmatige bediening;knop met vergrendeling beveiligd
- Afdichtmateriaal
FKM
- Functie
2/2-weg
- Gewicht
0.23 kg
- Max. medium temperatuur
+100 °C
- Min. medium temperatuur
-10 °C
- Medium
Gassen
- Nominale breedte
1.5 mm
- Bijzonderheden
Flens
- QNn-waarde
75 l/min
IP65
- Max. omgevingstemperatuur
+55 °C
- Min. omgevingstemperatuur
-10 °C
- Wijze van werking
Directwerkend
- KV-waarde
0.07
Documenten en downloads
Datablad
Datablad 2351315 Bürkert Hefankerventiel 126396 6014 24 V Flens, G 1/8 Nominale breedte 1.5 mm Directwerkend 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2351315 Bürkert Hefankerventiel 126396 6014 24 V Flens, G 1/8 Nominale breedte 1.5 mm Directwerkend 1 stuk(s)
Omschrijving
De klep 6014 is een direct werkende klep voor de hefvoorziening. Ter verhoging van de druk- en lekkageveiligheid zijn pluggen en kerngeleidingsbuizen met elkaar gelast. Afhankelijk van de toepassing zijn er verschillende combinaties van afdichtingsmateriaal beschikbaar. Een borstelspecifieke flensuitvoering (SPB) maakt de ruimtebesparende koppeling van kleppen op een multiaansluitplaat mogelijk. De spoelen worden met het materiaal polyamide of met chemisch zeer duurzaam epoxide geperst. Voor het verminderen van het elektrische stroomverbruik tijdens het gebruik zijn impulsspoelen verkrijgbaar. Een optionele handbediening maakt een snelle ingebruikname en eenvoudig onderhoud mogelijk. In combinatie met een apparaatstekkerdoos conform DIN en 175301-803 vorm A voldoen de ventielen aan beschermingsklasse IP65. Ventielen in RVS uitvoering voldoen aan DE NEMA 4X.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
