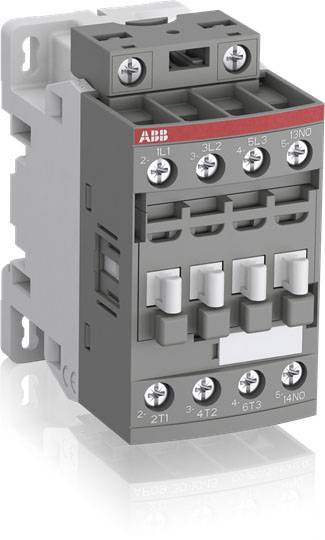

ABB AF16-30-01-11 Schakelaar 4x NO, 1x NO 45 kW 24 V 30 A 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Schakelaar
Nominale spanning
24 V
Belastingsstroom
30 A
Vermogen
45 kW
Aansluiting
Schroeven
Datasheet (PDF)
10 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop door Conrad ElectronicVerzending door Erksononline1
Aantal
Totaal
€ 80,13
excl. btw
& € 5,95
Slechts 10 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Schakelaar
- Type
AF16-30-01-11
4x NO
1x NO
- Type hulpcontact
4x NO
- Nominale spanning
24 V
- Regelspanning (min.)
20 V/DC
- Regelspanning (max.)
500 V/DC
- Stuurspanningsbereik
20 - 500 V/DC
- Schakelspanning (max.)
7.5 V/AC
- Continu stroom (max.)
30 A
- Belastingsstroom
30 A
45 kW
- Montagewijze
Steekbaar
- Aansluiting
Schroeven
- Inhoud
1 stuk(s)
45
86 mm
77 mm
FALSE
7.5 kW
3
0
0
1
18 A
30 A
24-60 V
24-60 V
20-60 V
Screw connection
690-690 V
690-690 V
AC/DC
7.457
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2318943 ABB AF16-30-01-11 Schakelaar 4x NO, 1x NO 45 kW 24 V 30 A 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2318943 ABB AF16-30-01-11 Schakelaar 4x NO, 1x NO 45 kW 24 V 30 A 1 stuk(s)
Omschrijving
Contactors AF09 tot AF96 van 4 tot 45 kW AC-3 (400 V) staan voor de compacte serie met AC/DC-aansturing en zeer brede spoelspanningsbereiken. Slechts 4 spoelen dekken stuurspanningen van 20...500 VDC tot 24...500 VAC af - zonder extra benodigde bluselementen. Daardoor zijn ze wereldwijd en slechts in geringe variantie te gebruiken. U schakelt stroomcircuits met motoren, licht inductieve of niet-inductieve lasten. Flexibel verwisselbare spoelaansluitklemmen maken aansluiting van boven, van onder of van boven en onder mogelijk. Aanbouwbare accessoires zijn 1- en 4-polige aan de voorzijde opsteekbare hulpschakelaars en aan de linker- en rechterkant monteerbare 2-polige hulpschakelaars. Voor de voorste spoelaansluiting is tot AF65 een extra hulpschakelaarblok met 1S+1Ö en spoelaansluitingen A1 en A2 beschikbaar. Alle hulpopenercontacten zijn als mirrorcontacten conform IEC60947-5-1 bijlage L uitgevoerd. Andere accessoires, zoals tijdschakels, bedradingshulpen en vergrendelingselementen, vullen het assortiment aan.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
